车载OBD诊断接口外接数据采集盒结构

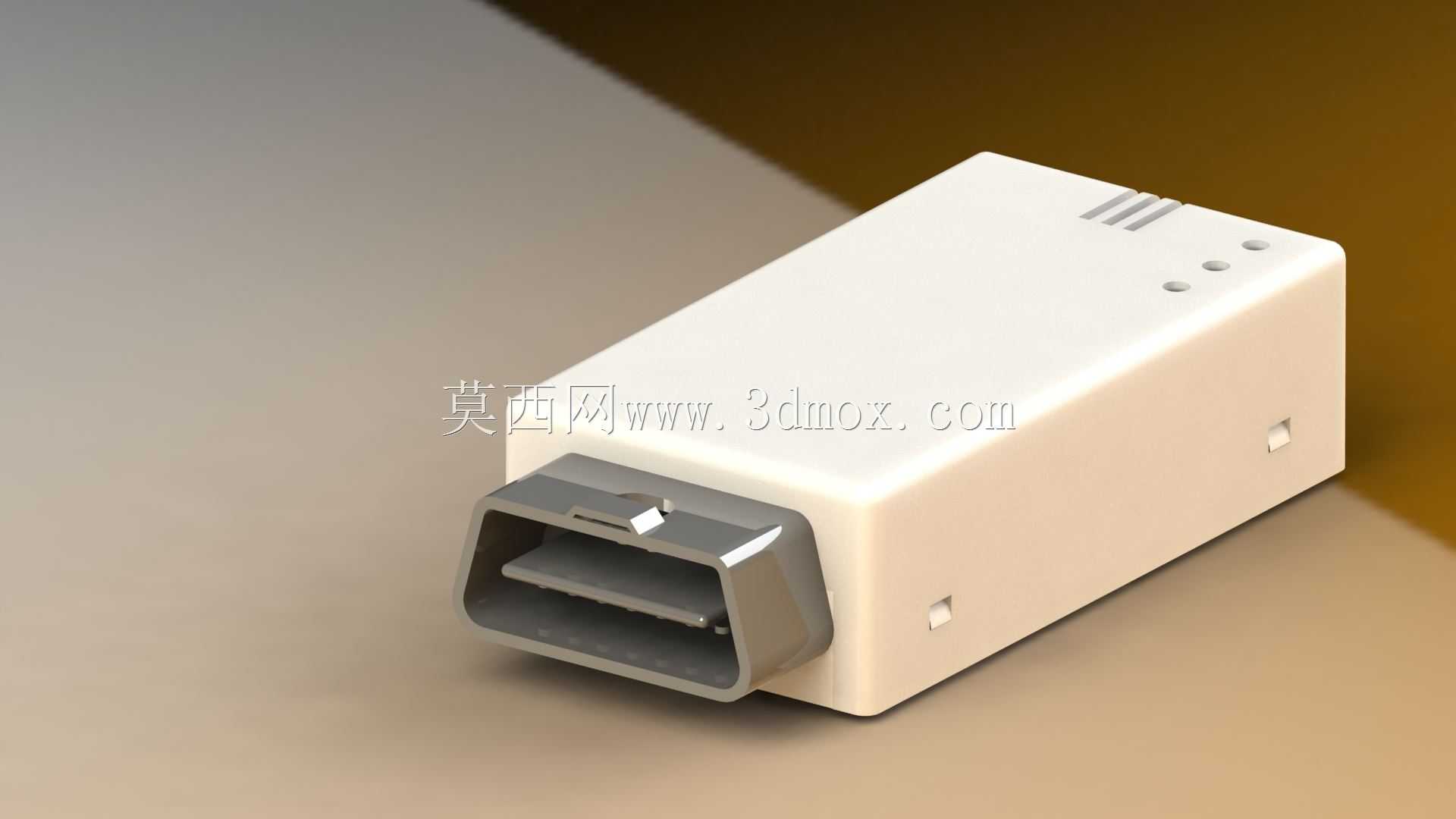

　　这款OBD外接诊断盒的结构设计，完全围绕车载诊断场景的实际使用需求展开，日常汽修场景里，维修技师需要通过车辆OBD接口读取故障码、调取运行数据流，部分车厂的OBD接口布置位置偏深，直插式诊断头容易被内饰板干涉，也容易在频繁插拔后松动脱落，这款外接盒的结构就针对性解决了这类现场使用的痛点。整体壳体采用长方体一体化注塑成型思路，接口端做了金属包边加固，因为OBD接口属于频繁插拔的连接部位，金属包边既能分散插拔时的应力，避免塑料接口开裂，也能在插合时起到导向定位作用，技师在车内光线不足的环境下盲插也能快速对准接口，不会出现针脚歪折的问题。壳体侧面预留了两个对称的卡扣定位槽，对应车内OBD接口周边的固定位，插合后可以通过卡扣实现二次锁止，

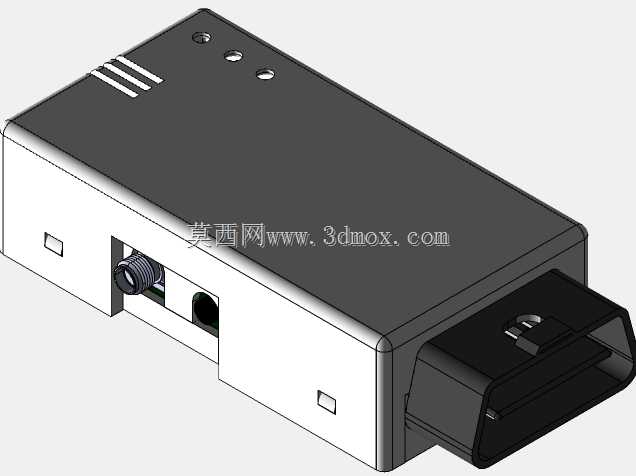

　　车辆行驶过程中的振动不会导致盒子松脱断电，适合长时间挂接采集车辆运行数据的场景，比如车队做车辆运行状态监控、改装车做实时工况数据记录时，不需要额外打胶或者绑带固定，靠自身卡扣结构就能保持连接稳定。壳体顶面设计了三道平行的散热通槽，还有两个状态指示灯的预留位，因为诊断盒内部集成了CAN总线通讯模块、数据处理芯片，长时间连续工作时会产生一定热量，顶部的通槽利用车辆行驶时的空气流动实现被动散热，不需要额外加装散热风扇，既降低了整体功耗，也避免了风扇转动带来的电磁干扰影响CAN通讯稳定性，指示灯位置做了内凹处理，避免日常插拔或者放置时刮花灯面，也能让光线更集中，技师在车内不用凑到跟前就能看清设备的通电、通讯状态。整体外形尺寸控制得非常紧凑，

　　宽度刚好匹配标准OBD接口的安装边界，插入后不会突出过多，不会干涉驾驶员脚部空间，也不会和后期加装的脚垫、踏板等部件产生干涉，壳体边角全部做了R2圆角处理，没有尖锐棱角，避免技师操作时刮手，也不会刮花车辆内饰板。接口内部的针脚排布完全遵循ISO 15031标准的OBD接口定义，建模时严格控制针脚的位置公差和插合深度，保证和车辆端接口的针脚接触电阻符合车载电子的要求，不会出现接触不良导致的数据丢包问题。壳体的上下盖采用卡扣加超声波焊接的密封方式，日常汽修场景里难免会碰到灰尘、少量泼溅的液体，这种密封结构可以达到IP40的防护等级，满足车内使用的环境要求，不需要额外做密封胶条，也能控制整体的制造成本。
