立式金属储水供水罐结构设计

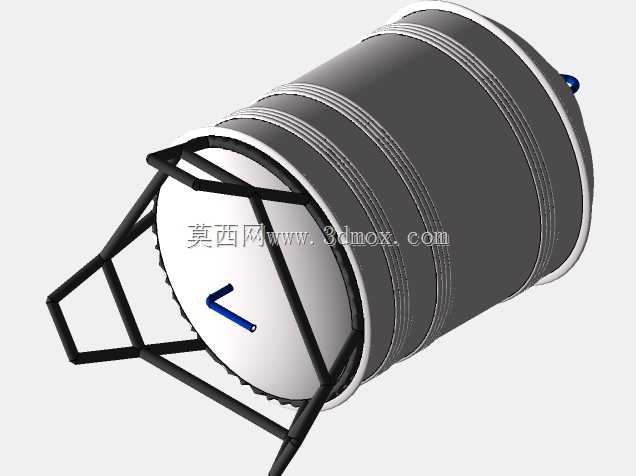

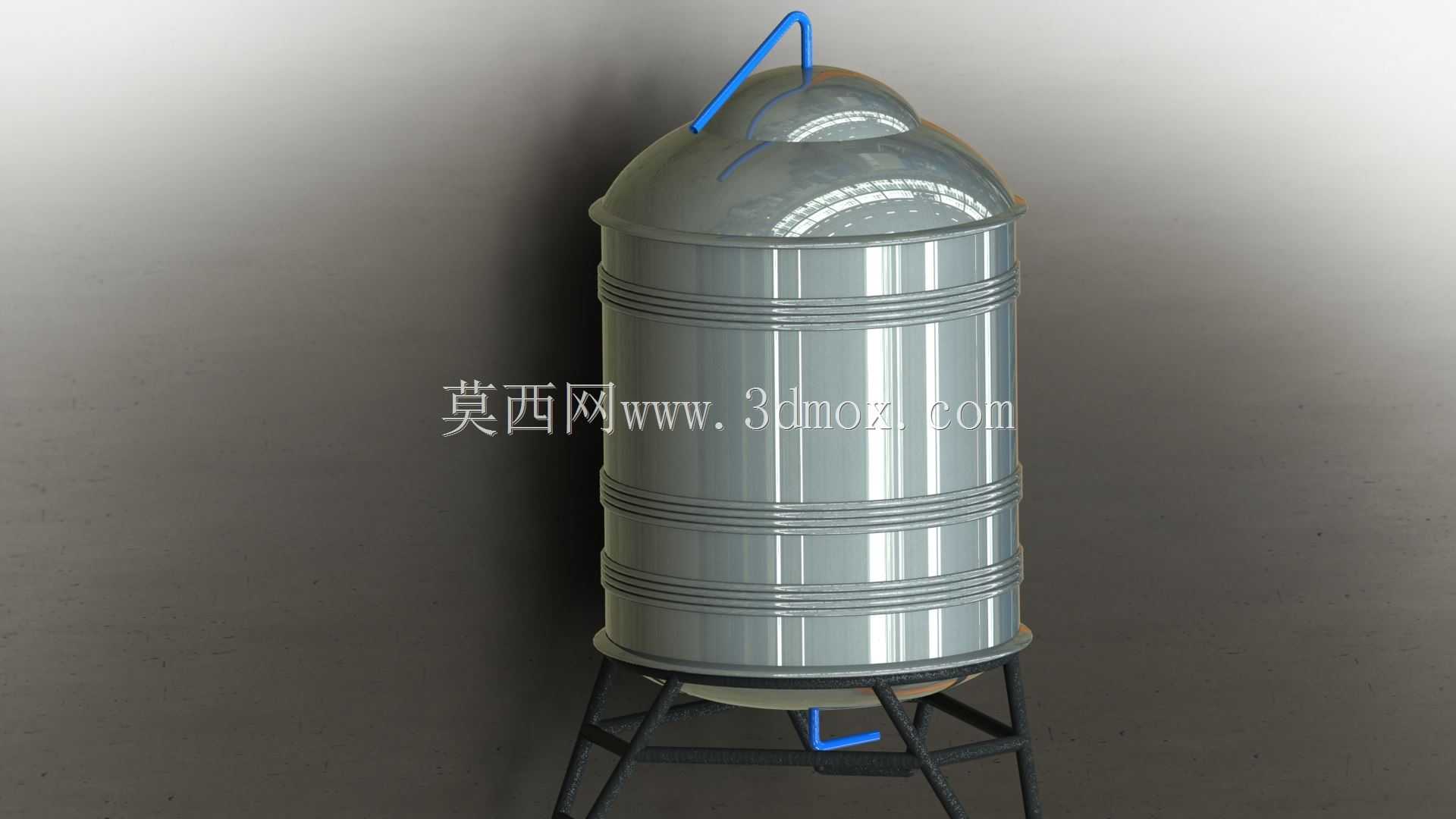

　　这款立式储水罐体的设计，首先要匹配民用建筑屋顶供水、小型厂区临时储水、户外作业点位供水这类常见场景的安装需求，整体采用圆柱形罐体搭配圆弧拱顶的结构，从结构力学角度看，圆柱形态在承受内部水压时应力分布更均匀，不会出现方形罐体边角处的应力集中问题，拱顶设计既可以避免顶部积水积灰，也能提升罐体顶部的承压能力，适配不同高度的静压负载。罐体底部配套三脚支撑支架，支架采用型材焊接成型，支撑腿向外倾斜一定角度，扩大了整体支撑的接地范围，安装时不需要额外做大面积混凝土基础，只要地面平整度达标、承重满足罐体满水重量要求即可固定，罐体底部和支架之间预留了足够的管路安装空间，方便接入进水、出水、排污管路，不会出现管路干涉的问题。

　　罐体侧面设计有多道环形加强筋，沿着罐体高度方向等距分布，这些加强筋采用辊压成型工艺和罐体本体一体化加工，不需要额外焊接加强件，既可以提升薄壁罐体的抗变形能力，避免满水状态下罐体出现鼓胀变形，也能在罐体运输、吊装过程中减少外力磕碰造成的凹陷损伤。罐体顶部设置了弯管型通气口，通气口的弯折角度可以避免外部雨水、杂物直接落入罐内，同时保证罐内气压和外界大气压平衡，不会出现进水时罐内憋气导致进水不畅、出水时罐内负压导致罐体抽瘪的问题，底部同样设置了低位管路接口，既可以作为出水接口，也能兼做排污口，定期排放罐底沉积的杂质。设计过程中首先确定了罐体的容积参数，再根据常用供水压力反推罐体壁厚，所有焊缝位置都做了圆弧过渡处理，减少焊接应力集中，

　　罐体表面做了光亮防锈处理，既可以降低户外使用时的锈蚀速率，也方便日常巡检时观察罐体表面是否有渗漏、变形问题。安装边界方面，三脚支架的外接圆直径比罐体直径大出近三分之一，安装时需要预留至少半米的周边操作空间，方便后期做管路维护、罐体清洁作业，罐体整体高度和直径的比例控制在3:1左右，重心偏低，即使在有一定风力的户外屋顶安装，也能保证足够的稳定性，不需要额外做拉纤固定。
