工业折返式钢结构登高作业梯台

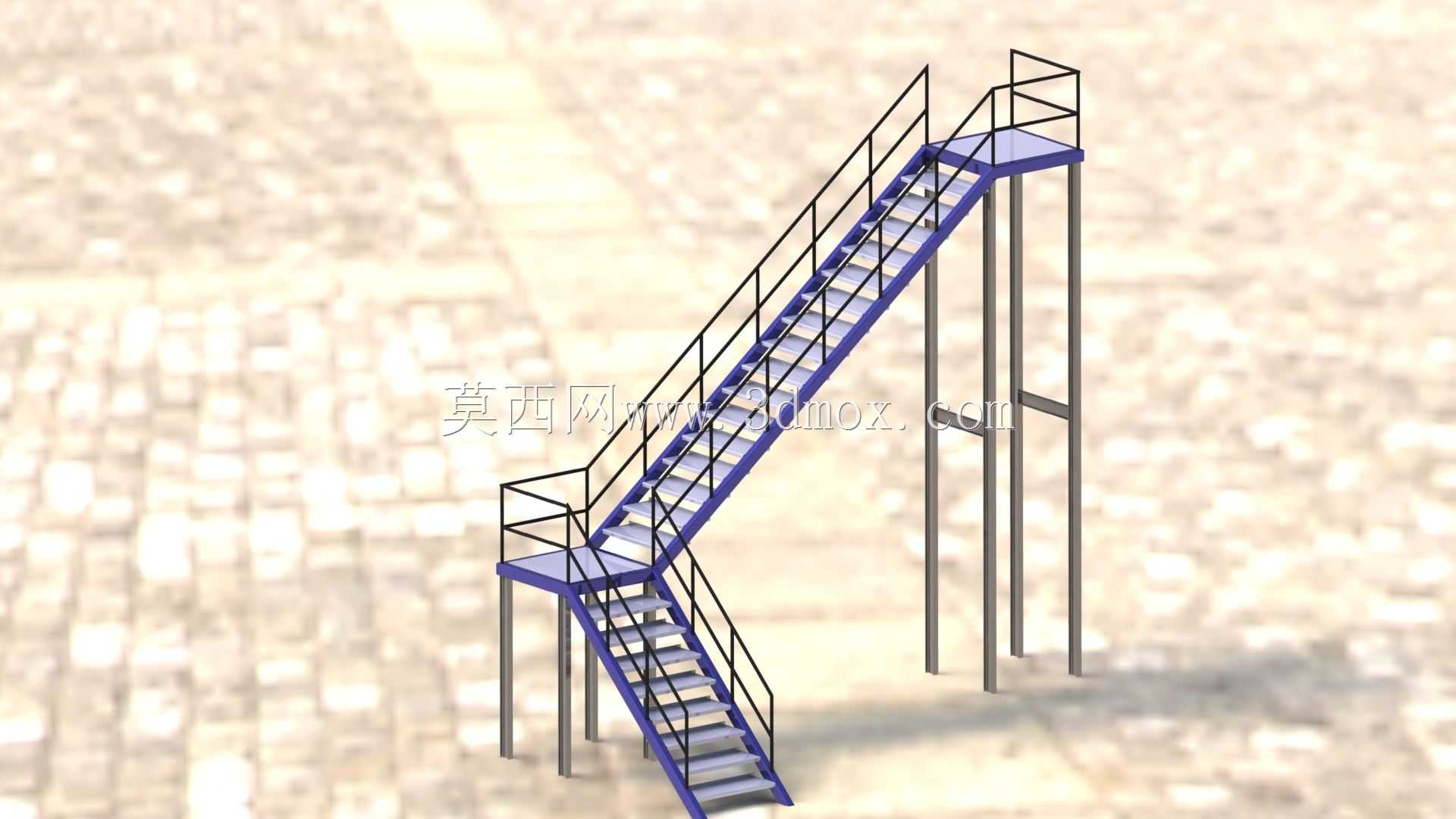

　　该钢结构登高梯台主要用于厂区设备检修、生产线跨层操作、仓储平台接驳以及室外固定工位的人员通行。整体采用折返双跑布置，人员从下部梯段进入中间休息平台，再转向沿上部梯段到达高位作业面，能够在有限水平占地内完成较大高差提升，避免单跑梯过长造成通行疲劳和布置困难。高位平台下方设置多根竖向支撑柱，柱脚可与预埋钢板或膨胀螺栓基础连接，形成稳定的承载框架；平台边缘和梯段两侧均设置栏杆，扶手沿斜向梯段连续延伸，并在平台转角处封闭，降低检修人员携带工具上下时的坠落风险。

　　结构设计上，梯梁采用折线型钢制构件承担踏步荷载，踏步按等间距排列，保证步幅一致；休息平台与高位平台均由框架梁和铺板组成，平台四角与立柱、斜撑之间形成刚性连接。上部平台外侧保留开阔作业面，可根据现场需要对接设备检修口、管廊边缘或操作工位；下部梯段入口留出安全退让空间，避免开门、搬运物料或人员聚集时与梯架干涉。立柱之间可增设横向连系杆，提高长柱在侧向力作用下的稳定性，尤其适合户外风载、设备振动或频繁通行场景。

　　从安装边界看，模型需重点校核底层起步位置、中间平台投影范围、顶部平台标高以及立柱落点。折返梯的水平投影包含两段斜梯和一个过渡平台，现场布置时不仅要核对总长度，还要确认梯梁下方净空、平台支撑柱与管线或设备基础的相对位置。顶部平台与既有结构连接时，应区分独立支撑和依附支撑：若平台完全由自身立柱承载，柱脚基础需承受竖向荷载及水平制动荷载；若侧边与设备框架相连，则应复核连接点刚度，避免把梯台振动直接传递到精密设备。

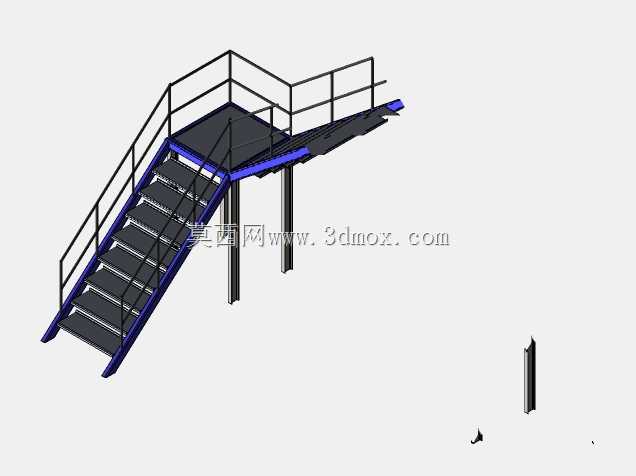

　　三维建模时，斜梯扶手、踏步、平台梁和立柱宜按真实装配关系拆分，便于后续出工程图和统计材料。梯段倾角、踏步高度、栏杆高度、平台净宽等参数应保留可调整空间，以适配不同层高。该类梯台强调通行安全与现场可制造性，构件形式简洁，节点规则，适合在SolidWorks等软件中完成干涉检查、结构校核和钣金/型钢下料深化。
