无动力自由辊道物料输送汇集装置

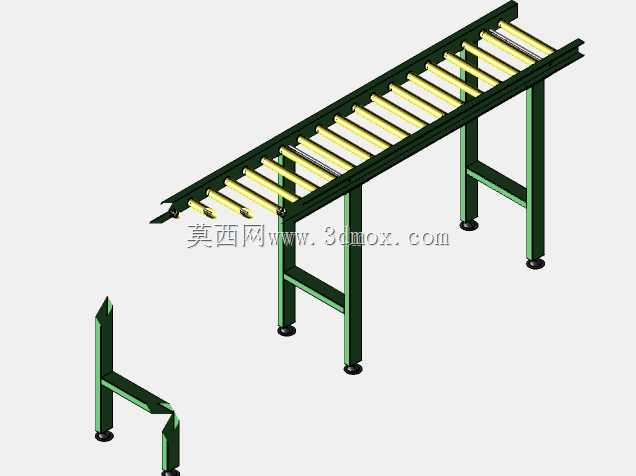

　　这套无动力辊道输送结构，主要面向生产车间工序间的短距离物料转运、多条支线物料向主线汇集的作业场景，在五金加工、包装分拣、成品组装等产线中十分常用，无需额外配置动力源，完全依靠物料自身重力或是作业人员的轻推即可完成输送动作，相比动力输送线成本更低、维护难度更小，适合输送底部平整、自重足够的箱装件、托盘件或是成型工件。从结构设计来看，整体采用型钢焊接作为主支撑框架，四条支腿底部配置可调脚杯，可根据现场地面平整度调整支腿高度，保证整个辊道面的水平度或是倾斜角度符合输送要求，支腿之间加装横向斜向的加强筋，避免长时间承重后框架出现变形晃动。辊筒部分采用等间距排布的无动力镀锌辊筒，辊筒两端通过轴承座固定在两侧的框架梁上，转动阻力小，

　　物料滑动过程中不会出现卡滞，辊筒的间距设置参考了常规输送工件的最小底面尺寸，避免小件卡在两根辊筒之间。在设计这类辊道汇集结构时，首先要确认现场的安装边界，整体宽度要匹配所输送物料的最大宽度，两侧预留足够的安全余量，避免物料输送过程中剐蹭侧方结构；倾斜布置的角度需要根据输送物料的自重、底部摩擦系数反复核算，角度过小物料无法自行滑动，角度过大则会导致物料下滑速度过快，在末端产生撞击损伤，一般常规钢制托盘、纸箱件的倾斜角度控制在3-5度区间即可。如果是作为汇集段使用，还需要在辊道的接入位置加装导向挡边，引导支线过来的物料顺畅汇入主线，避免物料偏移掉落。这套结构的安装固定不需要复杂的地基处理，只需要将支腿脚杯调整到合适高度后锁死螺母即可，

　　也可以根据现场需求在支腿底部加装膨胀螺栓与地面固定，提升重载工况下的稳定性。日常使用过程中只需要定期检查辊筒的转动灵活性，及时清理辊筒表面缠绕的包装废料、积尘，给轴承位置补充润滑脂即可，整体结构简单可靠，没有复杂的电控、传动部件，故障率极低，非常适合中小企业车间内的简易输送场景使用，也可以根据实际输送需求，在辊道侧面加装挡料板、末端阻挡块等附属结构，适配不同的物料输送要求。
