工程主题桌面装饰徽标摆件设计

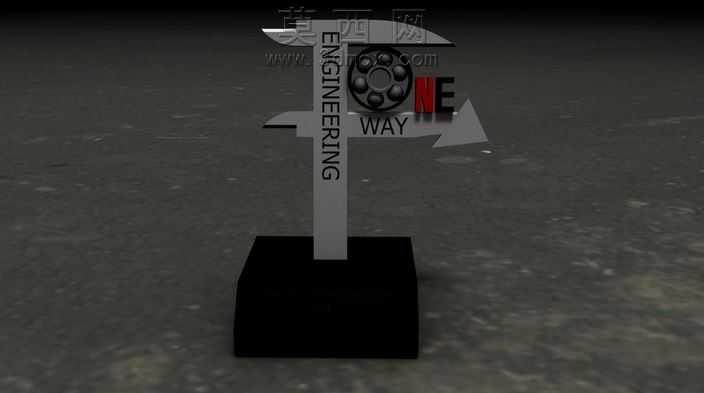

本作品为工程主题的桌面装饰徽标摆件三维设计，整体采用立式奖杯式结构，由黑色方形底座、竖向支撑立柱、主题标识牌三个核心部分组成，建模阶段依托Autodesk Inventor完成全参数化建模，首先通过草图绘制确定底座的方正轮廓，采用拉伸凸台命令生成厚重的哑光黑色底座，底座边缘做微小圆角处理，避免尖锐棱角带来的廉价感，同时保证放置时的稳定性。竖向支撑立柱采用矩形截面拉伸成型，与底座中心位置做重合配合，保证整体结构的居中对称，立柱表面预留文字雕刻区域，通过包覆命令将竖向排列的“ENGINEERING”英文字样做浮雕效果处理，文字凸起高度控制在0.8mm，既保证触摸时的立体感，又不会因凸起过高容易积灰磕碰。主题标识牌部分采用双向箭头造型作为外轮廓，通过多段线绘制箭头轮廓后拉伸成型，箭头左侧竖向衔接支撑立柱，右侧箭头指向外侧形成视觉延伸，标识牌中心嵌入轴承元素造型，先绘制轴承的内外圈草图，通过旋转命令生成轴承套圈结构，再阵列生成均匀分布的滚动体，还原真实轴承的结构特征，轴承旁搭配红色“NE”字样与灰色“WAY”字样，通过不同颜色的材质区分形成视觉层次。材质与渲染阶段，底座采用哑光黑色磨砂塑料材质，调整粗糙度参数至0.7，模拟沉稳的磨砂质感；支撑立柱与箭头标识牌采用哑光银灰色金属材质，粗糙度设置为0.3，添加轻微的金属反射效果，还原金属标牌的质感；中心轴承部分采用亮面金属材质，滚动体添加高反射属性，突出轴承的精密工业感；红色字样采用高饱和度的哑光红漆材质，与银灰色金属形成强烈色彩对比，快速抓住视觉焦点。渲染时采用暗调地面背景，添加柔和的顶光与侧补光，避免生硬阴影，突出摆件的立体轮廓与材质细节，整体设计围绕工程主题，将轴承这一核心工业零部件元素融入奖杯式徽标造型中，既可以作为企业工程部门的桌面装饰摆件，也可作为工程主题活动的纪念奖杯使用，结构设计上所有零部件均做可拆分装配设计，方便后续调整尺寸比例适配不同的使用场景，各部件连接处采用简单的插接配合结构，无需额外紧固件即可完成组装，降低实物3D打印制作的难度。
