皮带传动张紧轮支撑调节结构

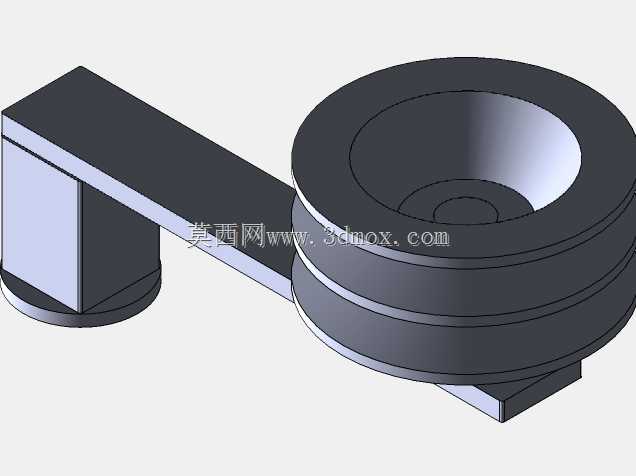

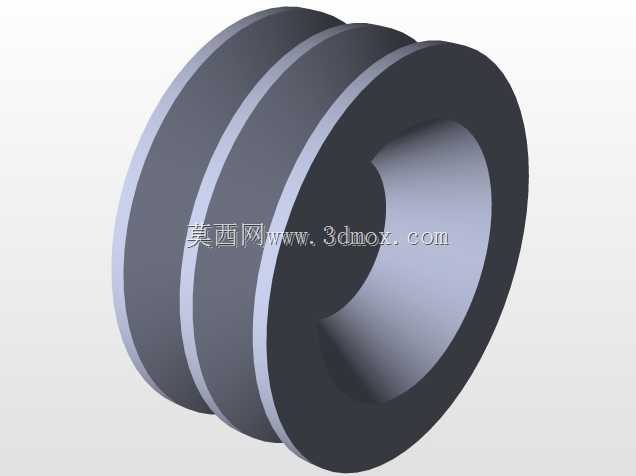

　　在各类带传动系统的现场运维与整机设计环节，张紧结构的选型与安装直接决定了传动链路的运行寿命与动力传递效率，这款张紧皮带配套的张紧轮支撑结构，正是针对常规开式带传动易出现的皮带蠕变松弛、传动打滑、带体跳动等共性问题设计的功能部件。从结构布局来看，该部件采用悬臂式安装基座搭配偏心张紧轮的组合形式，安装基座预留的平面定位面可直接贴合设备机架的预装位置，无需额外加工复杂的定位槽，适配多数中小型输送设备、轻工机械、纺织机械的带传动舱室安装边界，安装时仅需通过基座底部的固定孔完成锁附，即可快速完成张紧结构的初定位。张紧轮部分采用双槽带轮结构，轮槽的型面弧度匹配常规V带与平带的接触曲率，可保证带体与轮面的接触面积维持在合理区间，

　　避免局部应力集中导致的带体过早磨损；支撑臂的长度经过力学核算，既保证张紧轮在调整行程内不会与周边传动部件发生运动干涉，也能让张紧力的作用方向始终垂直于带体的松边段，最大化张紧调节的效率。设计过程中优先考虑了运维调节的便捷性，支撑臂与基座的连接位置预留了角度调节余量，现场调试时无需拆解周边的传动护罩，仅需调整支撑臂的偏转角度即可改变张紧轮对带体的压紧力，适配不同长度、不同初始张紧力需求的带传动场景；轮体内部预留的轴承安装位可适配标准深沟球轴承，转动过程中轮体的径向跳动量控制在传动系统允许的公差范围内，不会额外增加带体的交变载荷。从安装边界来看，该结构的整体横向占用空间较小，基座的高度尺寸适配多数设备机架的型材安装面，

　　张紧轮的外径尺寸覆盖常规6s规格皮带的张紧行程需求，当带体运行一段时间出现伸长松弛时，无需裁剪带体或重新调整电机安装位置，仅通过微调该张紧结构的支撑臂角度即可补偿带体的伸长量，大幅降低带传动系统的日常运维工作量。在实际应用场景中，这类张紧结构常布置在带传动的松边内侧，既可以增大带轮的包角提升传动效率，也能吸收带体运行过程中产生的小幅振动，抑制带体高速运行时的横向抖动，尤其适合转速波动较大、启停频繁的传动工位，能够有效延长皮带的更换周期，减少非计划停机的维护时长。
