方形法兰式气动收集执行器壳体结构

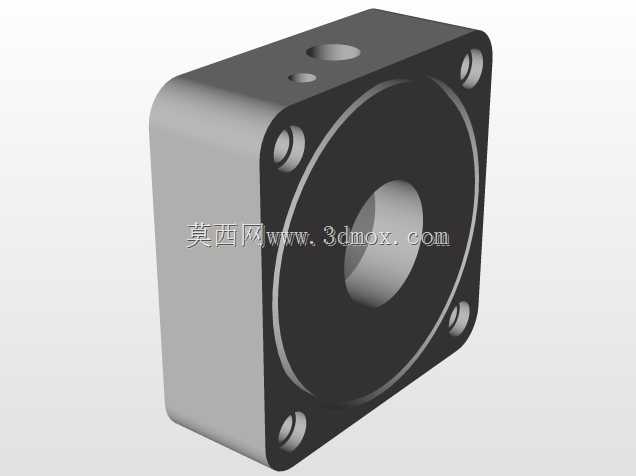

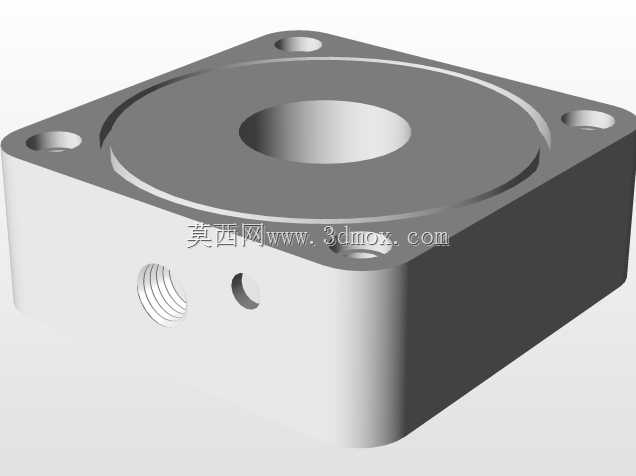

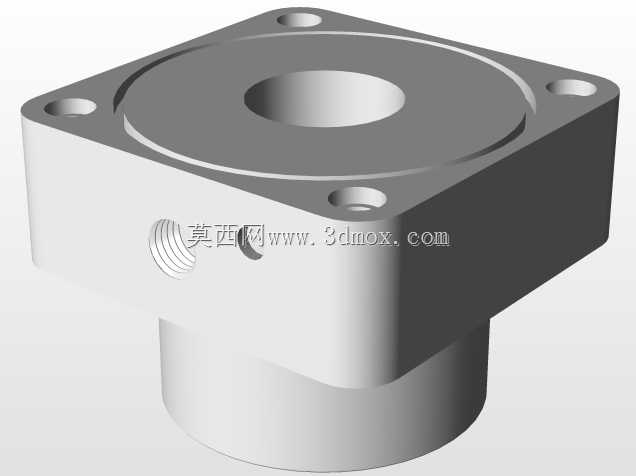

　　该方形带法兰结构的壳体零件，多用于小型物料收集类气动执行单元的主体承载，常见于食品加工产线的零散咖啡豆归集工位、小型电子元器件分拣设备的负压收集端，作为核心安装基座衔接气路与执行组件。从结构设计来看，主体采用方形块体切削成型，顶面设置环形沉台用于嵌装密封端盖，沉台中心的通孔为气路流通主通道，四个角位的沉头孔为贯穿式安装孔，可直接通过内六角螺栓将整个单元固定在设备安装面板上，安装孔位的沉头深度经过匹配标准螺栓头尺寸设计，装配后螺栓头不会突出法兰平面，保证安装面贴合度。壳体侧壁设置的螺纹孔为气路接入端口，可匹配标准气动快插接头，相邻的小直径通孔为定位销孔，用于装配时和端盖或者外接管路组件做精准对位，避免装配错位导致的气路密封失效。

　　设计阶段优先考虑了安装边界的适配性，方形主体的边长尺寸适配常规小型气动元件的安装间距，法兰边的厚度经过受力校核，可承受0.8MPa以内的常规气动工作压力，不会出现安装变形或者密封面翘曲的问题。侧壁的螺纹孔深度按照标准管螺纹的啮合长度设计，保证接头拧入后有足够的螺纹咬合量，不会在气压波动时出现漏气或者接头脱出的情况。顶面的环形沉台的粗糙度要求控制在Ra1.6以内，和密封胶圈配合时可保证足够的密封性能，无需额外涂抹密封胶即可满足负压收集工况的气密性要求。四个安装孔的位置度公差控制在0.1mm以内，可兼容同规格标准安装位的互换需求，设备维护更换时无需重新打孔对位。整体结构没有多余的冗余设计，所有特征都服务于安装固定、气路衔接、

　　密封承载三个核心功能，加工时可采用常规的数控铣削工艺完成，没有特殊的加工难点，适合小批量加工或者批量压铸成型后做二次精加工，在小型物料收集、负压吸附工位的设备改造、非标自动化设备搭建场景中，可直接作为标准安装基座使用，减少设计人员重复绘制基础零件的工作量。
