小型商用咖啡研磨设备结构设计方案

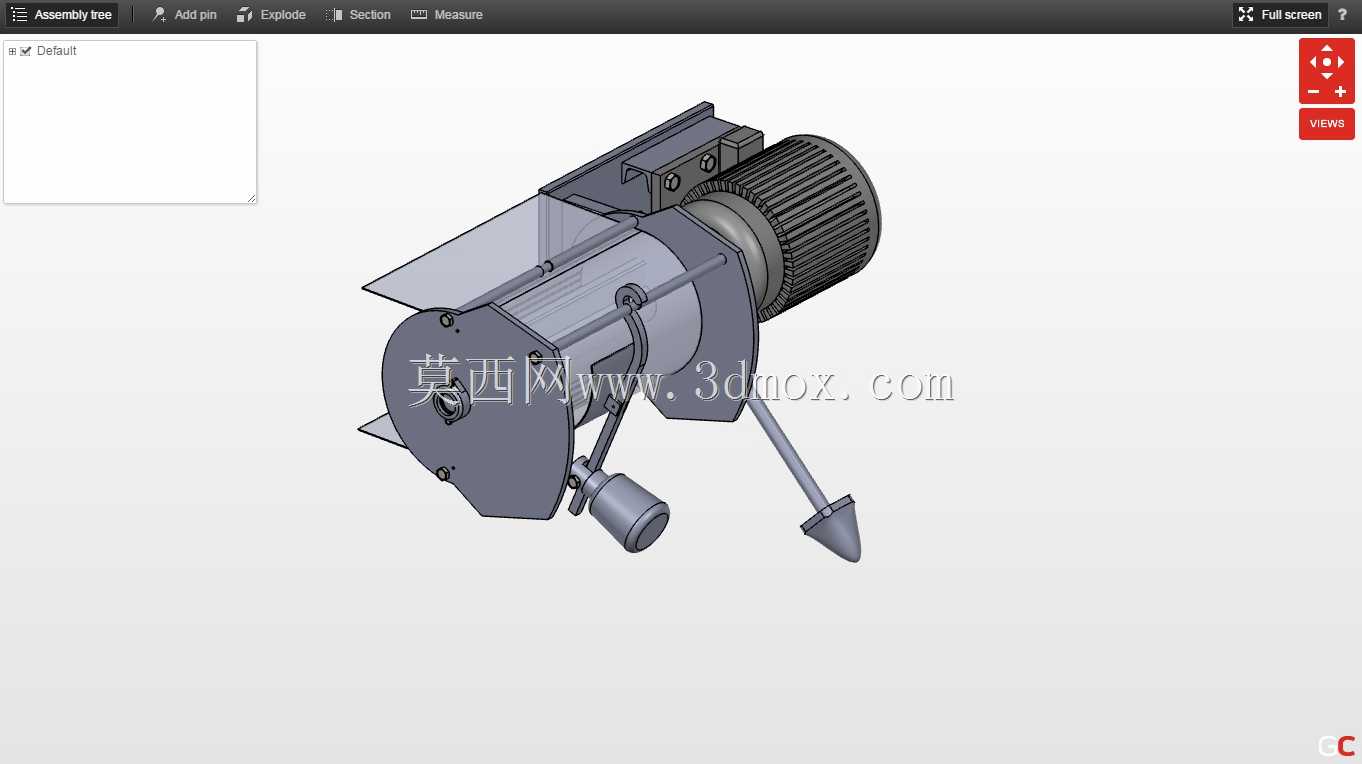

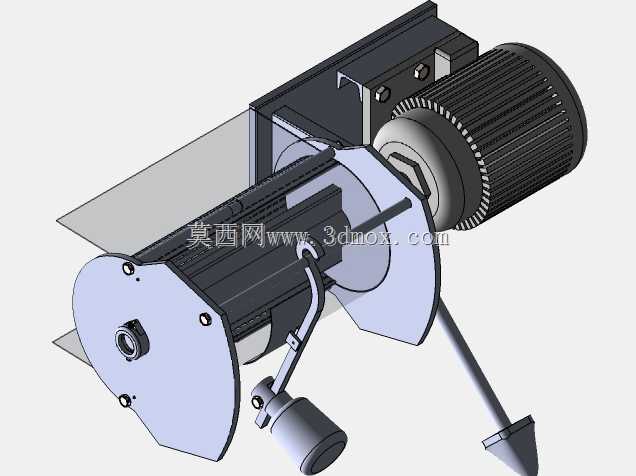

　　这款咖啡研磨设备的三维结构设计，主要面向小型商用咖啡门店、精品咖啡工作室的现磨咖啡制备场景，同时也可适配小型食品加工场景下的干性颗粒物料细磨作业，核心用途是将烘焙完成的咖啡豆研磨成不同粗细规格的咖啡粉，满足手冲、意式、法压等不同萃取方式的粒径要求。从功能特性来看，设备采用驱动电机直连磨盘总成的结构布局，动力传输路径短，传动损耗低，可保证磨盘转速稳定，避免因转速波动导致的咖啡粉粒径不均、研磨发热过度造成的风味流失问题；出料端设置角度可调的导粉结构，可适配不同高度的接粉容器，减少粉样撒漏，侧方设置的拨杆结构用于调节磨盘间隙，可实现从极细意式粉到粗粒法压粉的多档位调节，调节档位有清晰的卡位反馈，操作时无需额外工具即可快速切换研磨度。

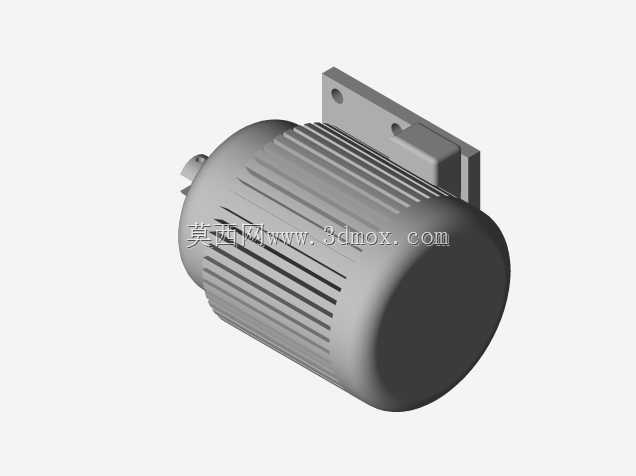

　　设计过程中优先考虑了设备的拆装维护便利性，磨腔外壳采用快拆式卡扣连接，日常清洁残粉时无需拆卸核心传动部件，即可直接接触磨盘与粉道区域，降低日常维护的操作门槛；驱动电机的散热筋结构沿电机外壳轴向布置，配合设备运行时的自然气流可实现被动散热，长时间连续作业也不会出现电机过热停机的问题。从安装边界与尺寸适配来看，设备整体采用卧式布局，横向安装尺寸控制在紧凑型台用设备的常规范围内，底部预留的安装孔位可直接固定在操作台面上，也可搭配独立支架放置在吧台侧方，设备的重心集中在电机侧，放置时稳定性充足，运行过程中不会因磨盘转动的振动出现移位；进料端的挡料结构可防止研磨过程中咖啡豆飞溅，同时预留了加装大容量豆仓的接口，

　　可根据使用场景更换不同容量的进料组件，无需改动核心主体结构。结构设计上对磨盘的同轴度做了专门的公差配合约束，电机输出轴与磨盘连接位采用台阶轴定位，保证磨盘转动时的径向跳动量控制在极小范围内，避免出现磨盘蹭腔、研磨粒度不一致的问题；所有与咖啡粉接触的结构面都做了圆弧过渡处理，无清洁死角，不会出现残粉堆积变质的卫生隐患，粉道内壁做了光滑面处理，可减少细粉附着，降低不同批次咖啡豆研磨时的风味串扰问题。
