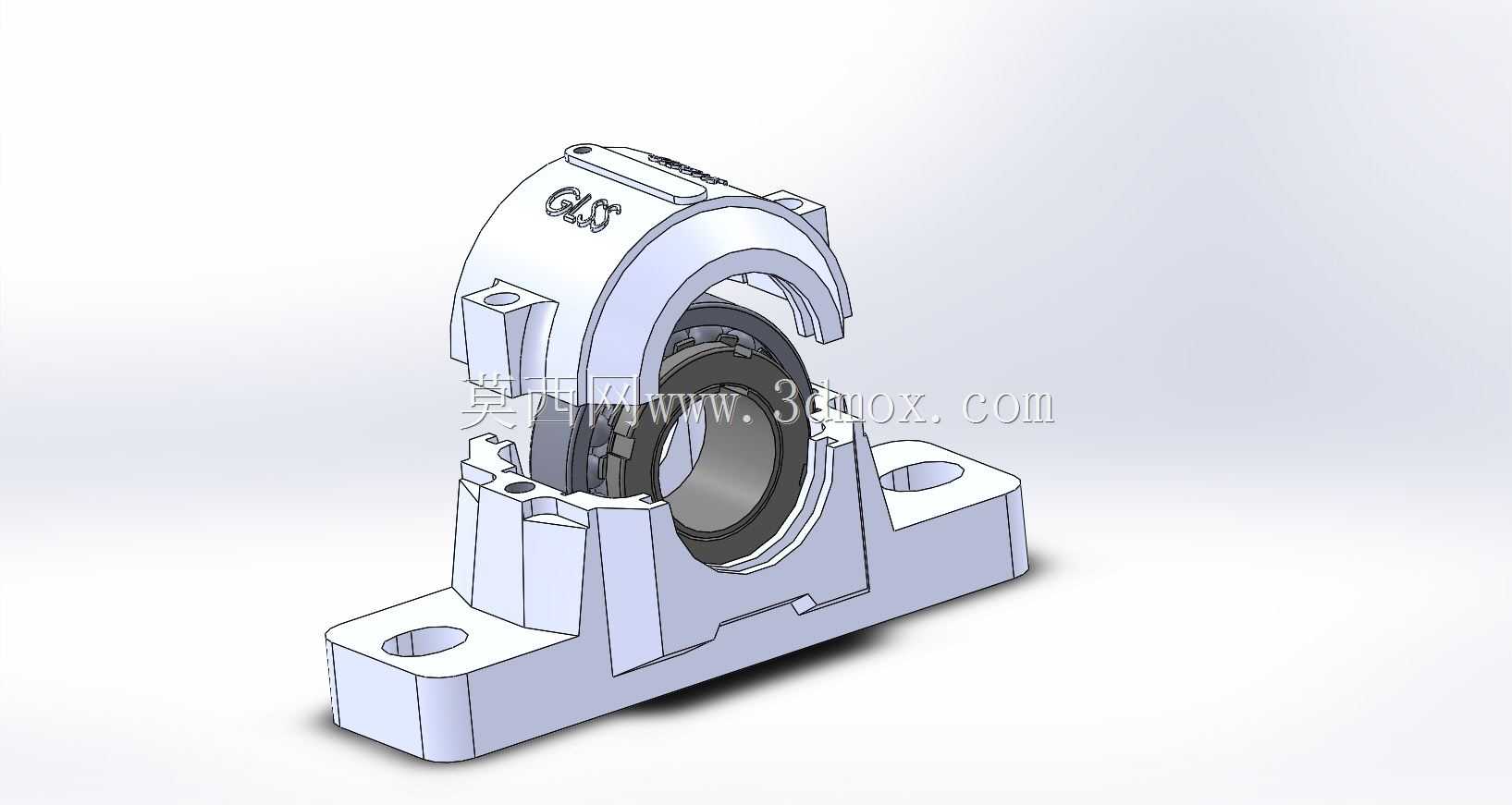

SNG509剖分式轴承座带1209轴承刷涂轴组件

　　这套组件主要应用在各类带式输送机、中小型风机、轻工输送线这类需要长轴跨距支撑的传动场景中，日常运维时不需要拆卸轴端的联轴器、带轮等传动件，就能完成轴承的更换与润滑维护，能大幅缩短产线停机检修的时长。整体采用剖分式对开结构，底座与上盖通过定位止口对齐，配合两侧的安装耳座完成整机固定，适配40mm直径的刷涂处理轴段，轴承内圈与轴采用过渡配合，外圈与座孔采用间隙配合，方便拆装时的对位调整。设计阶段优先考虑了运维便利性，上盖预留了润滑脂注油通道，可直接对接标准黄油嘴，日常补脂不需要拆开轴承座上盖；底座两侧的安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低安装基座的加工精度要求。轴承选用1209系列调心球轴承，

　　可补偿轴运行过程中产生的最大2°以内的同轴度误差，适配长轴传动时因机架变形、基础沉降带来的轴系偏斜问题，避免轴承出现偏载磨损。安装边界方面，轴承座总宽度适配120mm以内的安装空间，底座安装孔中心距为170mm，安装螺栓选用M12规格即可满足额定载荷下的固定要求，上盖与底座的合箱面采用精加工平面，合箱后不需要额外加密封垫就能防止润滑脂泄漏，同时阻挡外部粉尘进入轴承腔。实际选型时需要注意，该组件的额定动载荷适配功率在7.5kW以下的中低速传动场景，轴的表面刷涂处理层厚度控制在0.05mm以内，避免过厚的涂层导致轴承内圈配合过紧，运行时出现内圈跑圈的问题。结构建模时，剖分面的定位止口采用H7/h6的配合公差，保证上盖与底座重复拆装时的同轴度，轴承座的腔体预留了足够的储脂空间，一次注脂可满足连续运行3000小时的润滑需求，适合在粉尘浓度不高的常规工业车间环境使用。
