内燃机分体式曲轴连杆结构三维设计

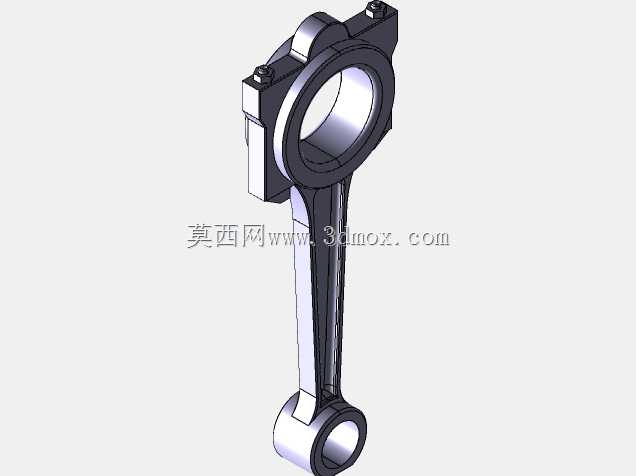

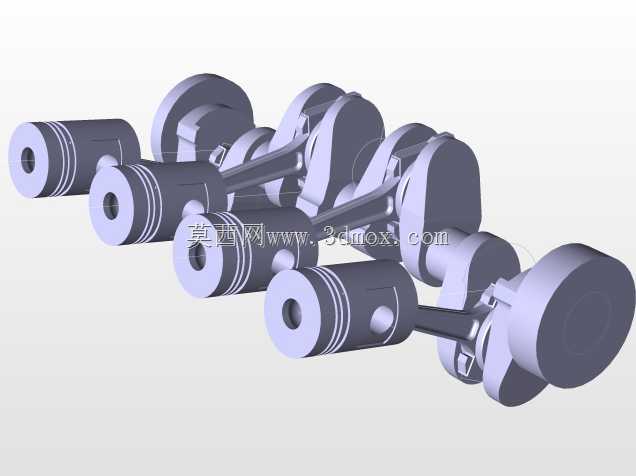

　　这套曲轴连杆结构是往复式动力设备的核心传动构件，主要承担活塞往复运动与曲轴旋转运动的转换作用，广泛应用在车用内燃机、小型通用汽油机、工业压缩机等需要实现运动形式转换的设备中。从结构设计来看，采用了平切口分体式连杆盖设计，连杆大头通过两个高强度螺栓实现与杆身的紧固连接，这种结构既保证了大头孔与曲轴连杆轴颈的装配便利性，也能在设备高速运转时提供足够的连接刚度，避免结合面出现错位导致的轴颈偏磨问题。连杆杆身采用了工字形截面设计，在同等材料重量下能获得更高的抗弯、抗扭刚度，可有效承受活塞传递来的爆发压力以及往复运动产生的惯性力，适配高转速工况下的交变载荷冲击。连杆小头端设置了衬套安装位，用于装配活塞销，实现与活塞组件的铰接，

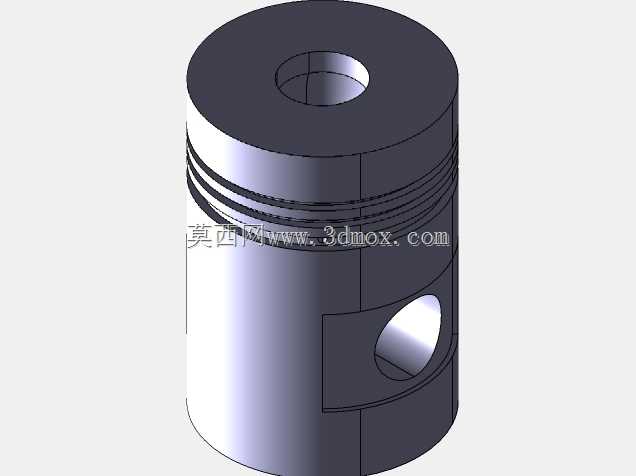

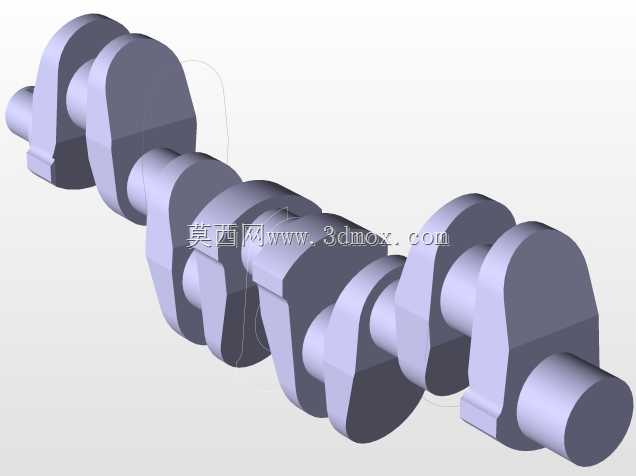

　　小头部位的油孔设计可将曲轴箱内的压力润滑油引导至活塞销配合面，形成持续油膜降低摩擦损耗。大头孔内预留了轴瓦安装的定位槽，安装时轴瓦的定位凸台可卡入槽内，防止轴瓦在运转过程中出现周向转动，保证润滑间隙的稳定性。在安装边界上，设计时严格控制了连杆大小头的中心距尺寸，该尺寸直接影响活塞的行程参数，同时大头的外圆直径需要匹配曲轴箱的连杆运动避让空间，避免运转过程中与缸体、曲轴平衡块发生运动干涉；连杆螺栓的拧紧力矩、拧紧顺序都在结构设计时做了对应限位考量，杆身与连杆盖的结合面采用了精加工定位，保证装配后大头孔的圆度、圆柱度满足轴瓦的配合要求。从实际应用场景来看，这类连杆结构的可靠性直接决定了动力设备的大修周期，设计过程中对杆身的过渡圆角做了优化，降低应力集中系数，可承受长时间交变载荷作用下的疲劳考验，同时分体式的结构也方便后期运维过程中对轴瓦、活塞销等易损件的更换，无需整体拆解曲轴组件即可完成连杆部分的检修作业。
