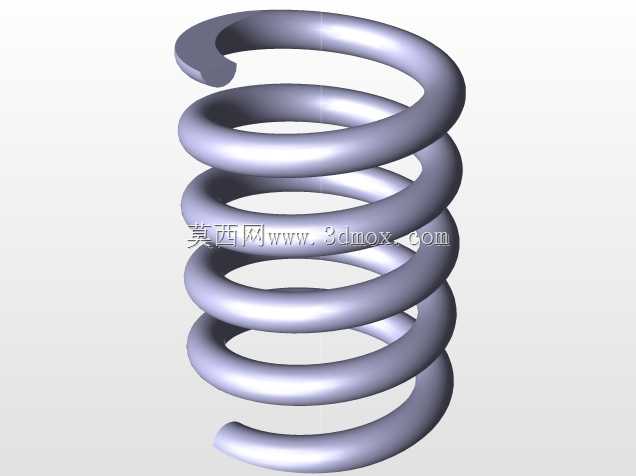

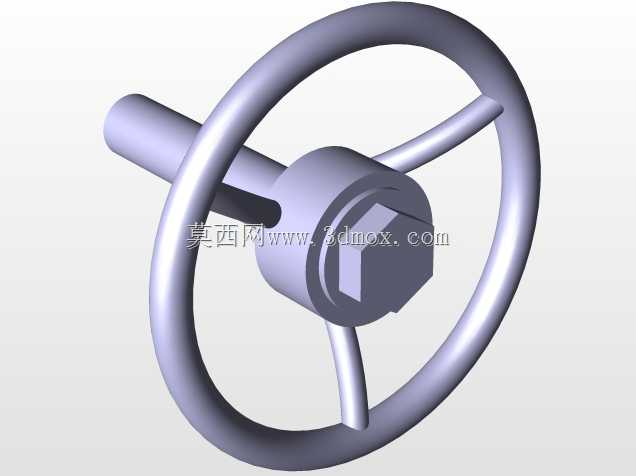

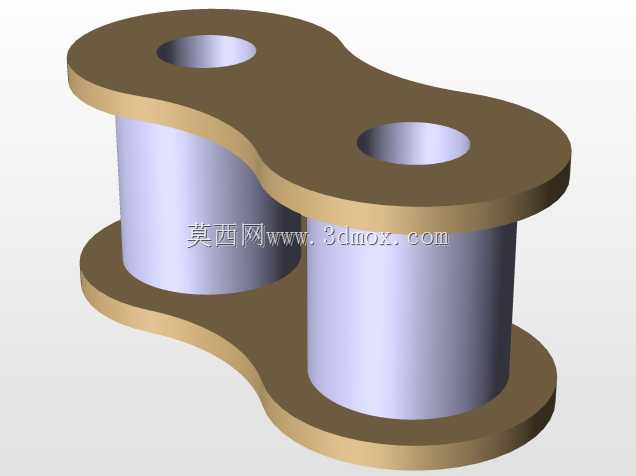

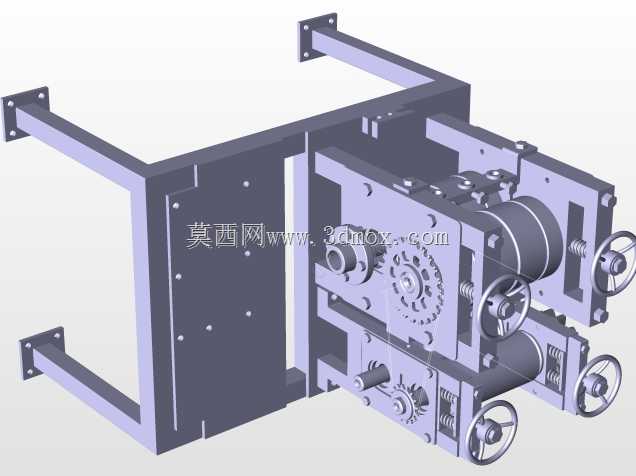

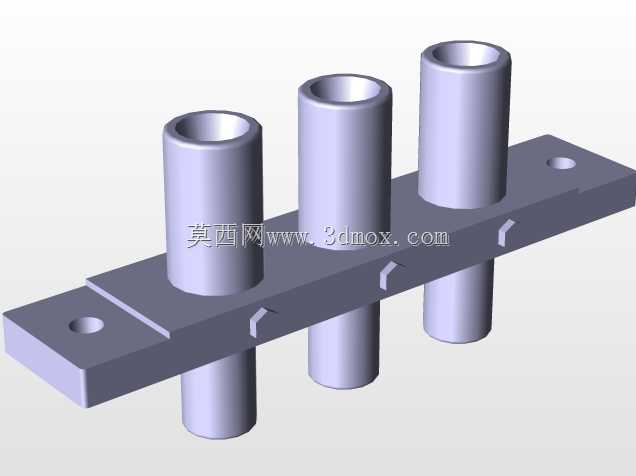

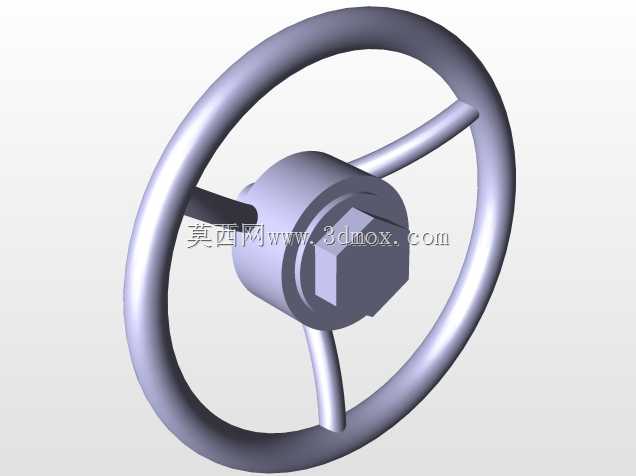

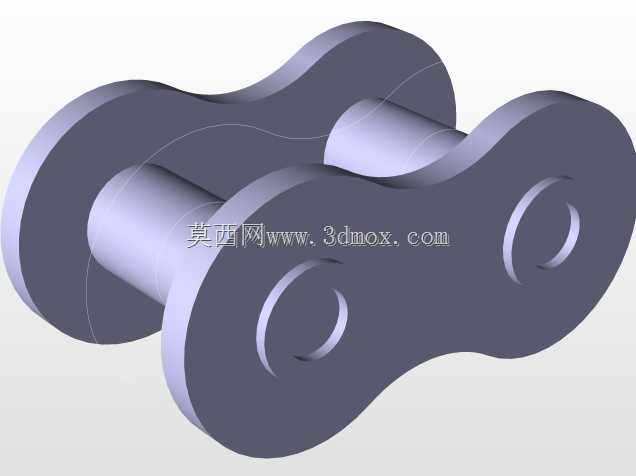

弯曲机直钢丝传动齿轮轴组件结构设计

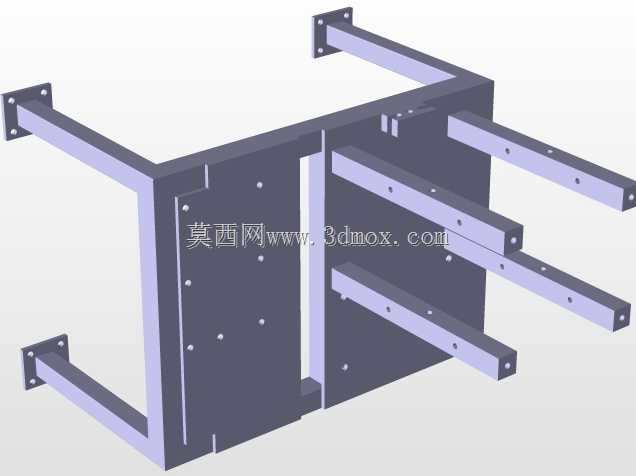

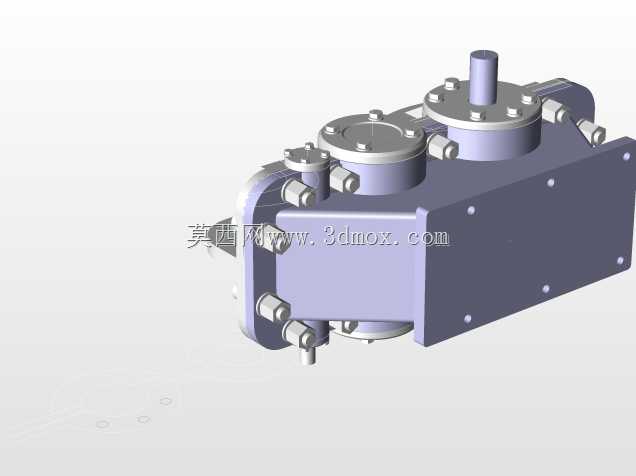

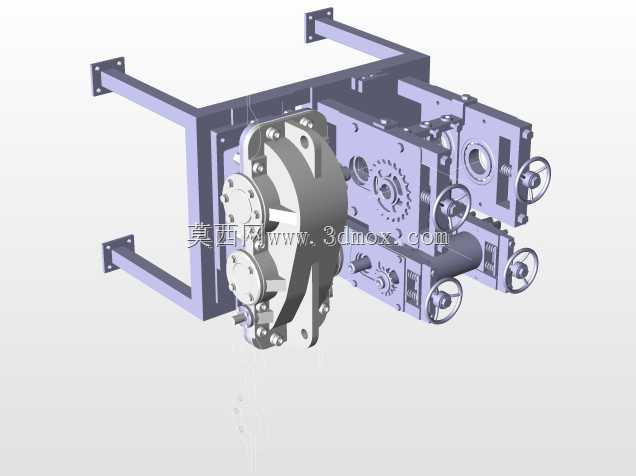

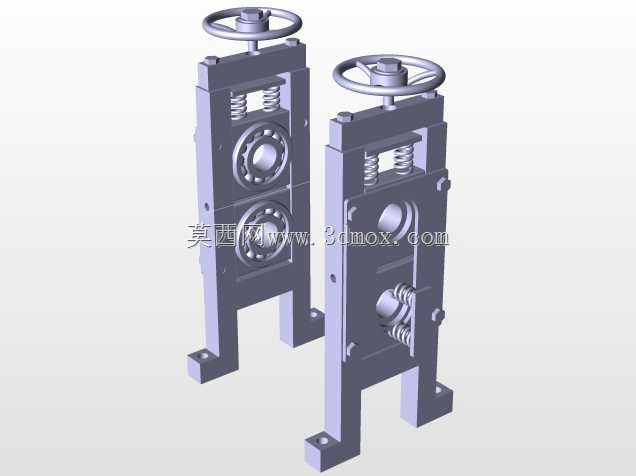

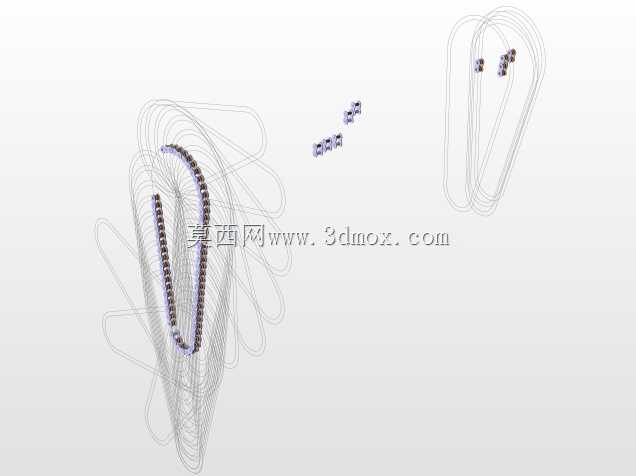

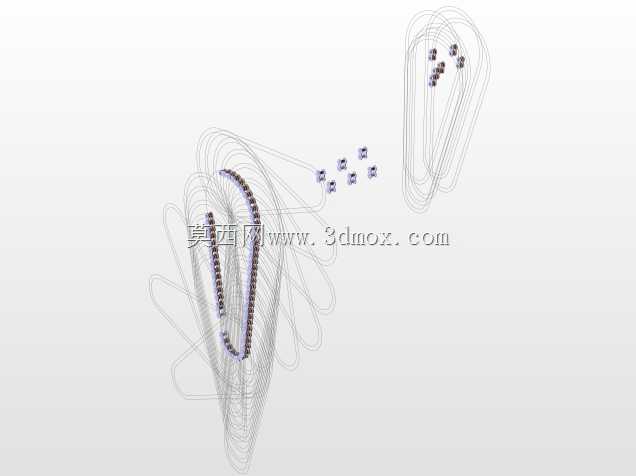

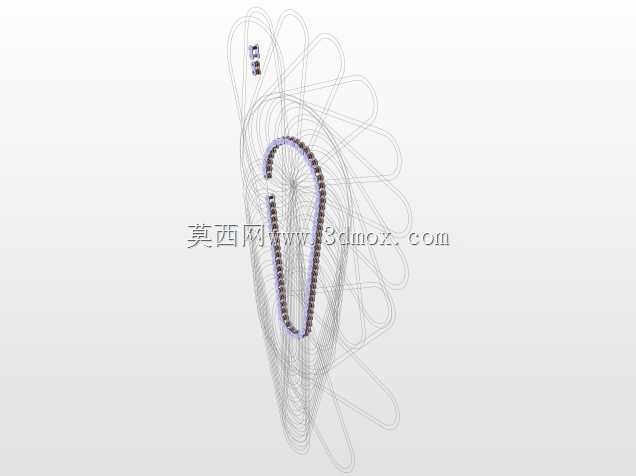

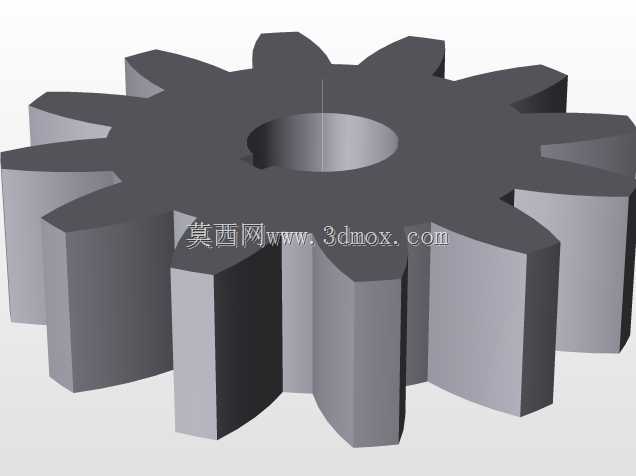

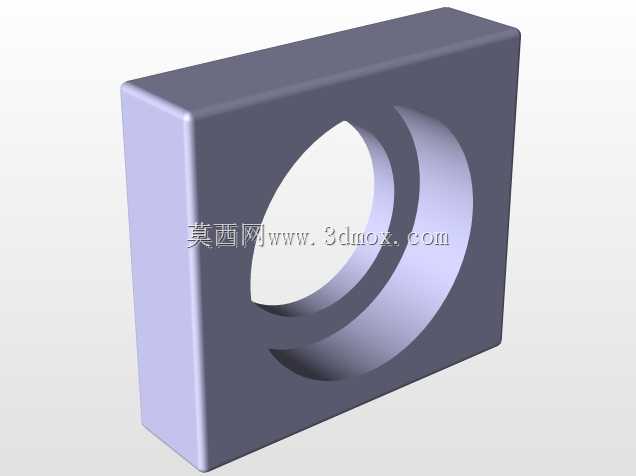

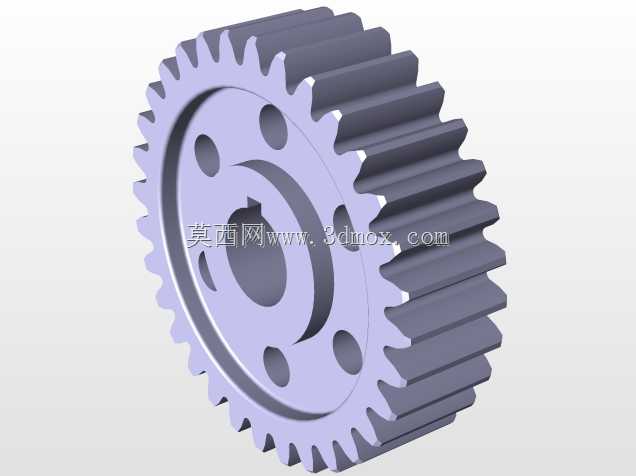

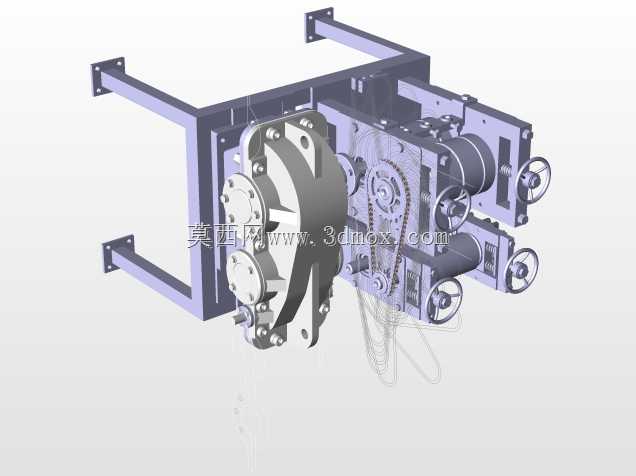

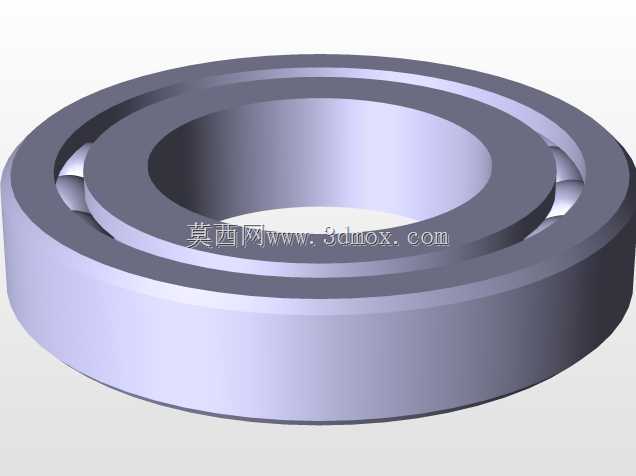

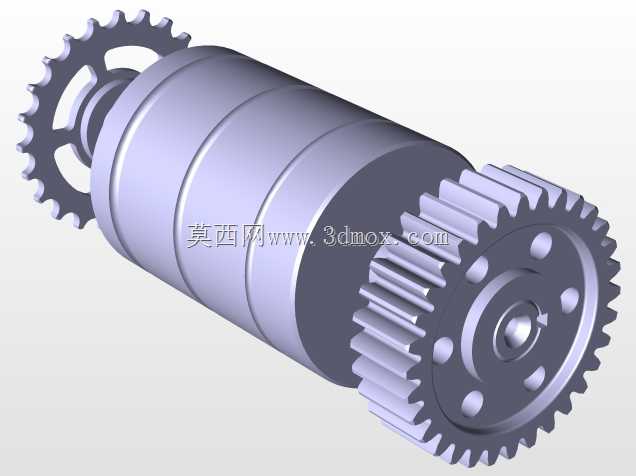

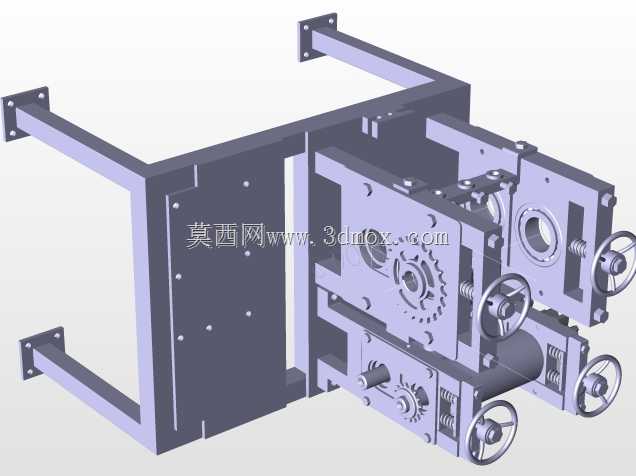

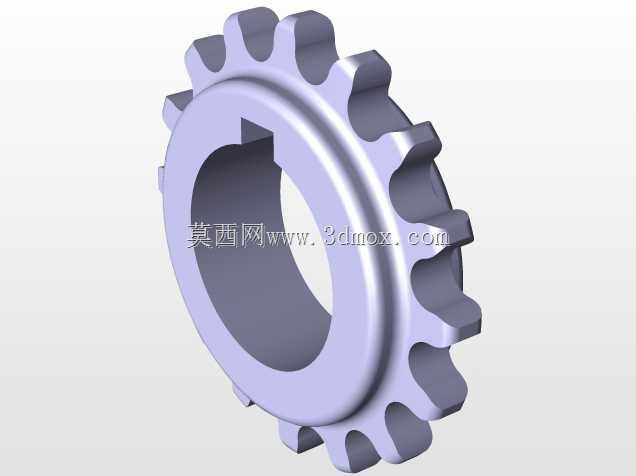

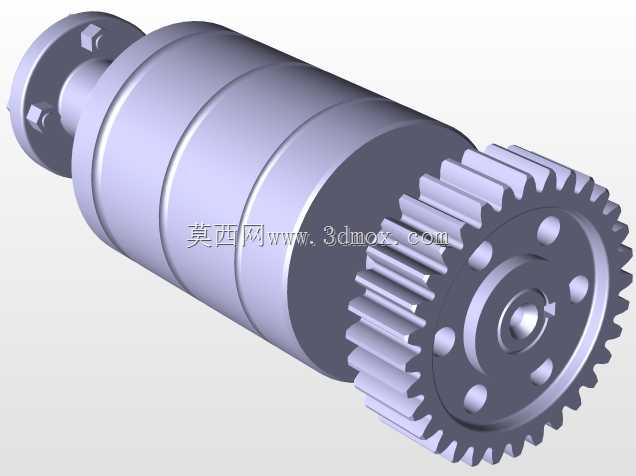

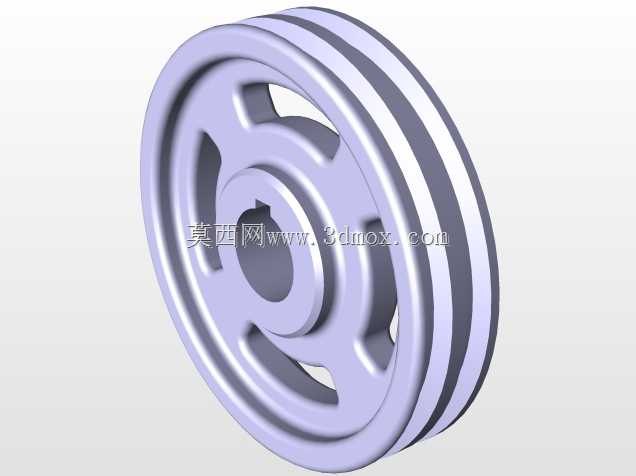

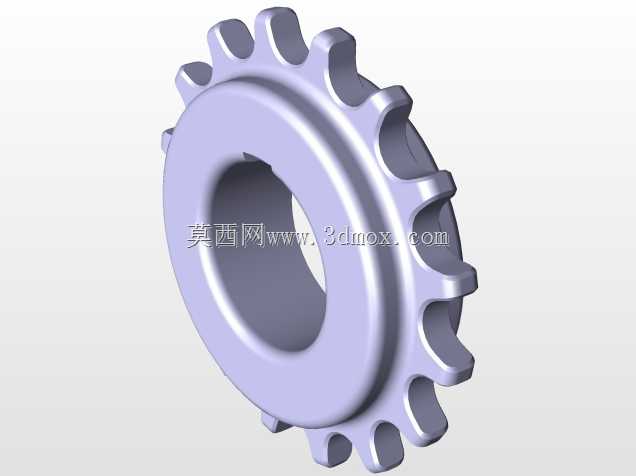

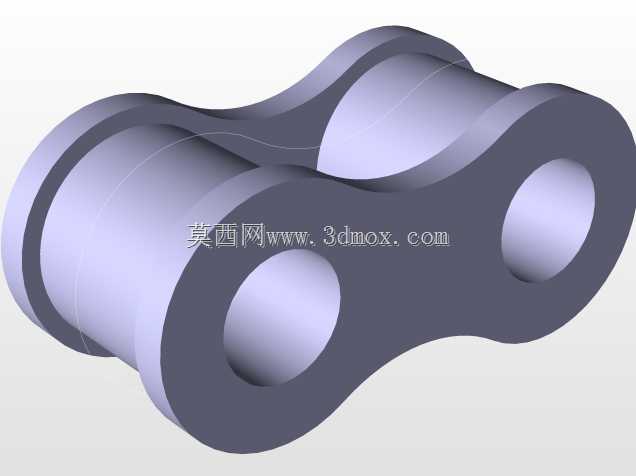

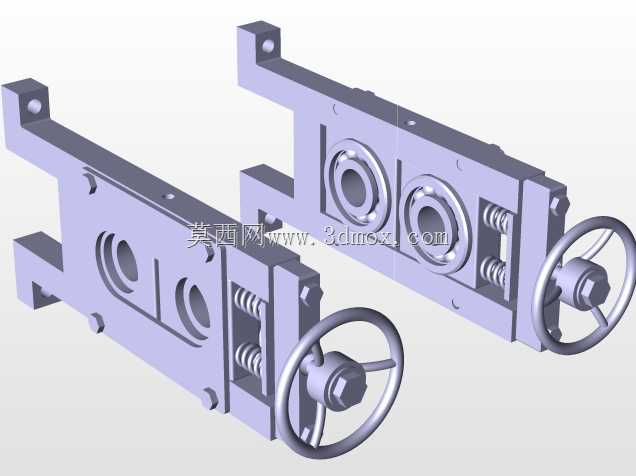

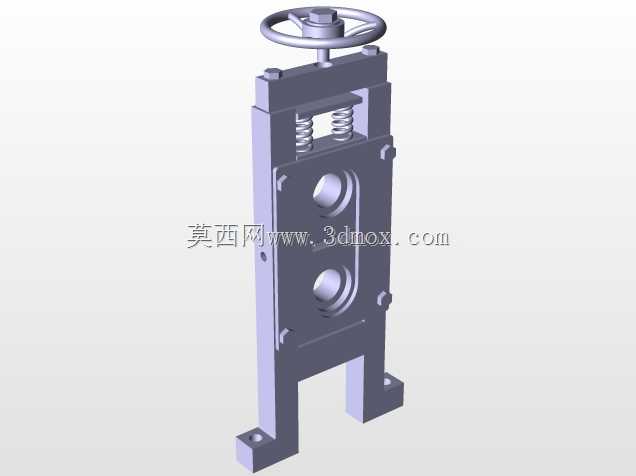

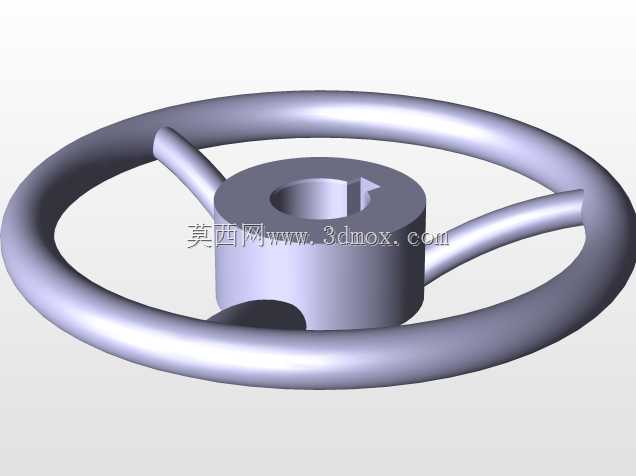

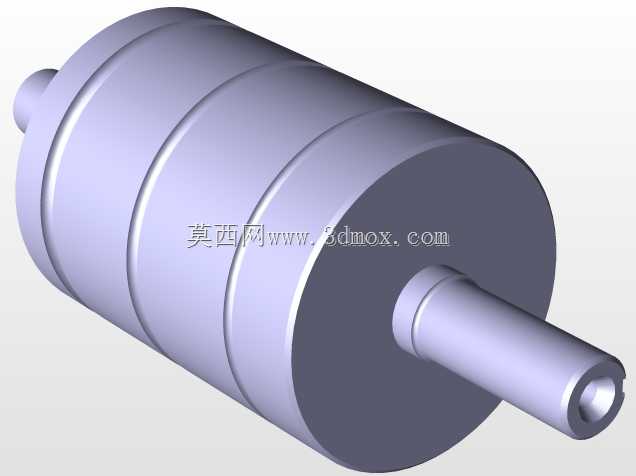

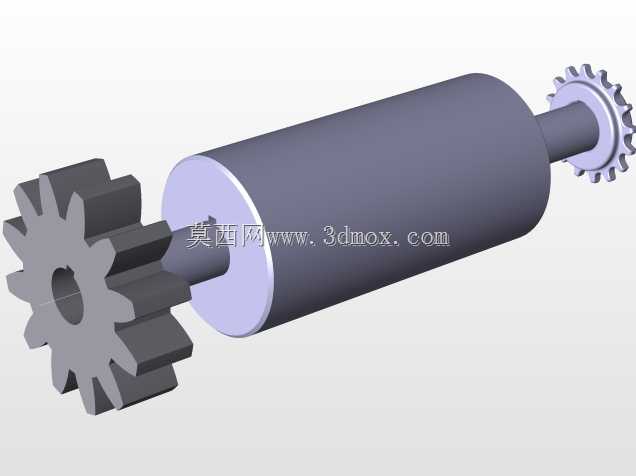

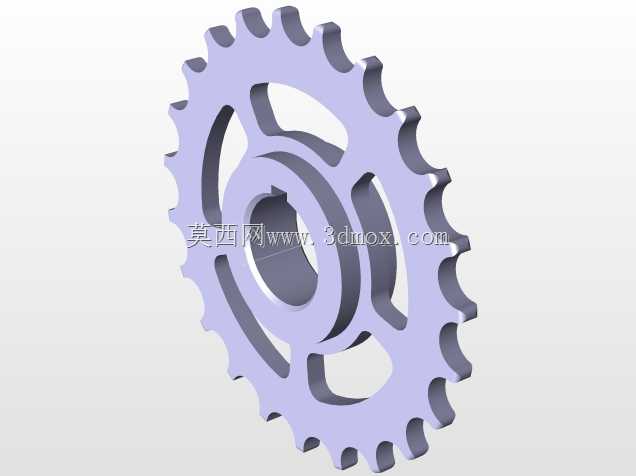

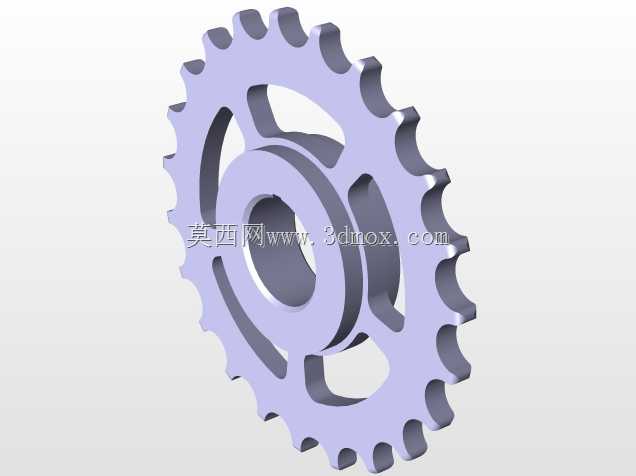

　　这套传动组件是金属线材弯曲加工设备的核心动力传递部件，主要应用于五金线材成型、钢筋调直弯曲、金属丝弯折加工等生产场景，承担动力输入与扭矩传递的核心作用，直接决定弯曲加工过程中动力输出的稳定性与加工精度。从结构设计来看，组件采用一体化轴身搭配端侧传动齿轮的布局，轴身设置多段阶梯式轴径，不同轴段分别对应轴承安装位、传动连接件配合位、动力输入端连接位，各轴段之间设计有退刀槽与过渡圆角，既满足机械加工的工艺可行性，也能有效降低轴肩位置的应力集中风险，避免长期交变载荷下出现轴身疲劳断裂的问题。端侧的传动齿轮采用直齿圆柱齿形设计，齿形参数经过载荷校核，齿顶与齿根均做了圆角过渡处理，齿轮端面均匀分布多个减重孔，在保证齿轮结构强度、

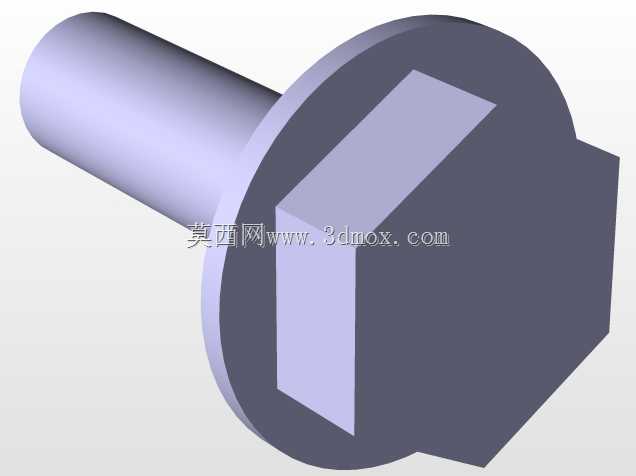

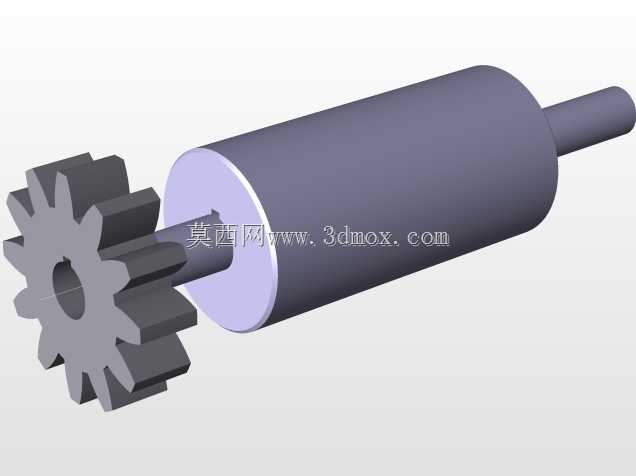

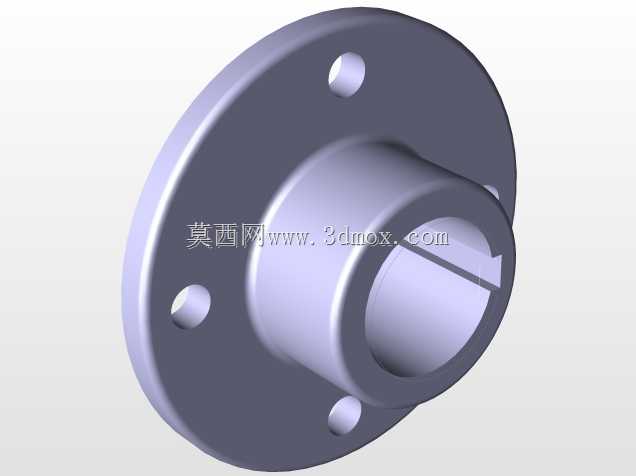

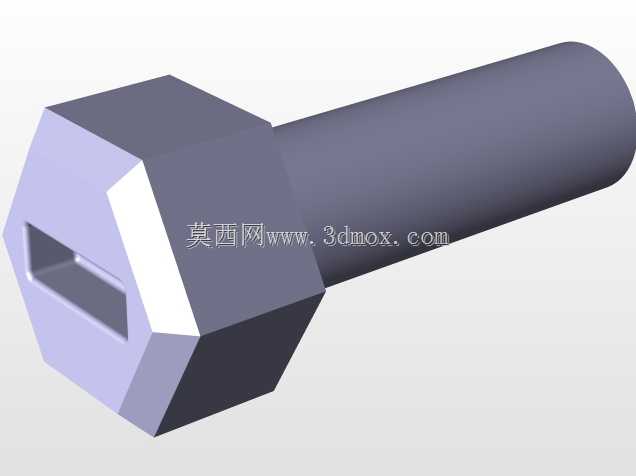

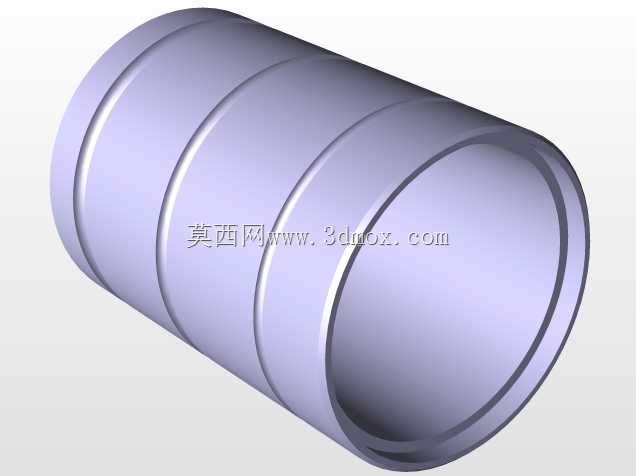

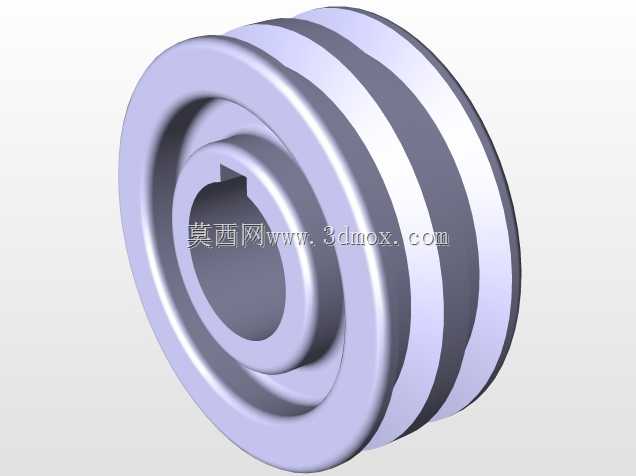

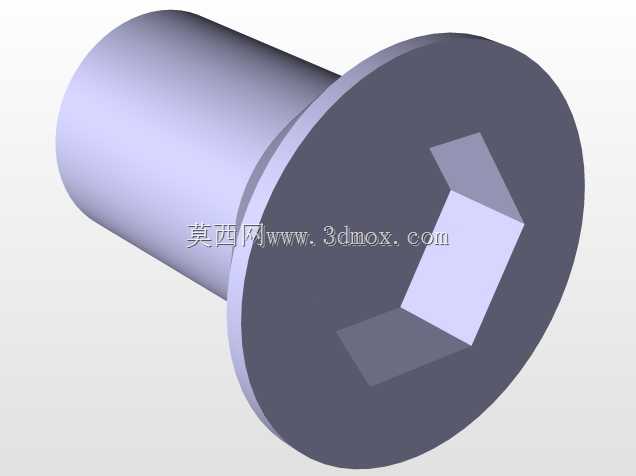

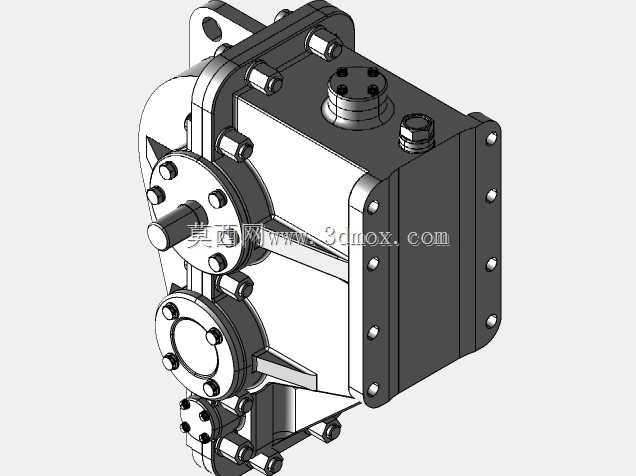

　　满足扭矩传递要求的前提下，尽可能降低组件整体的转动惯量，减少设备启停过程中的惯性冲击，提升传动响应速度。组件的动力输入端采用法兰式连接结构，法兰端面设置对称分布的螺栓锁紧孔，可与动力输出端的联轴器或者驱动轮实现刚性连接，连接定位精度高，锁紧后无相对窜动，能够保证大扭矩传递过程中的连接可靠性。在安装边界设计上，各轴段的直径公差、圆柱度、同轴度都按照传动件的配合精度要求设定，轴承安装位的轴径采用过盈配合公差带，保证轴承内圈与轴身的紧密贴合，避免高速转动过程中出现跑内圈的问题；齿轮与轴身的连接采用键槽配合结构，平键的尺寸根据传递扭矩的大小匹配选型，能够承受弯曲加工过程中瞬时的冲击载荷。实际应用中，这套组件安装在弯曲机的传动箱内部，

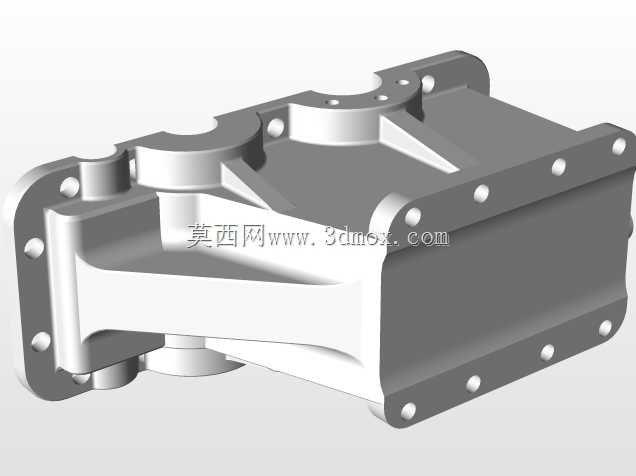

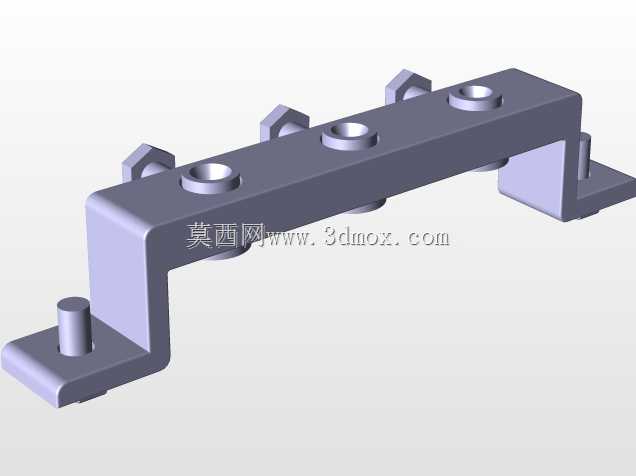

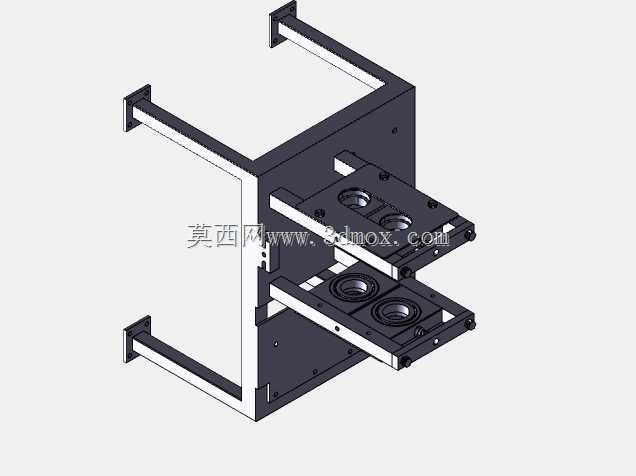

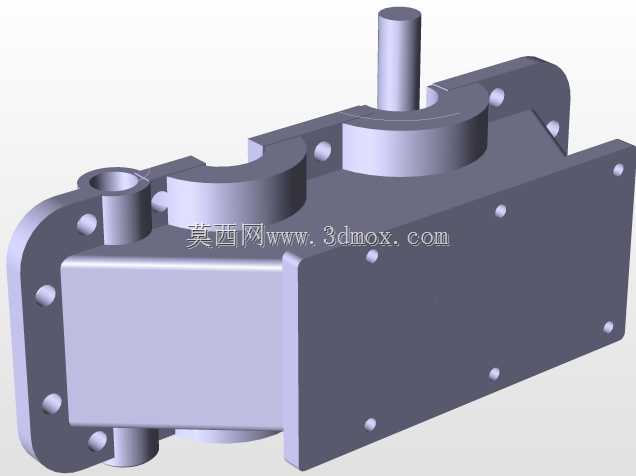

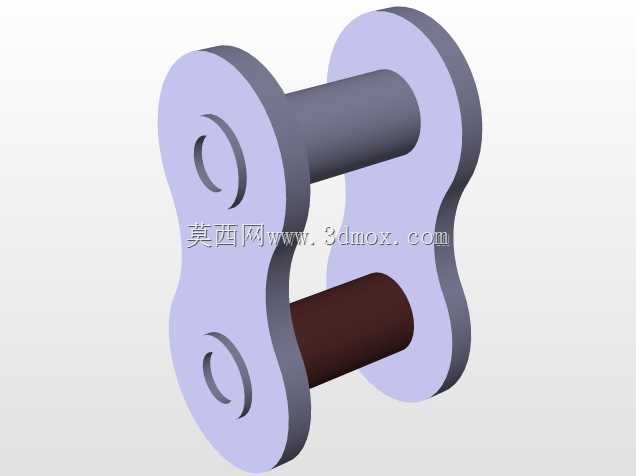

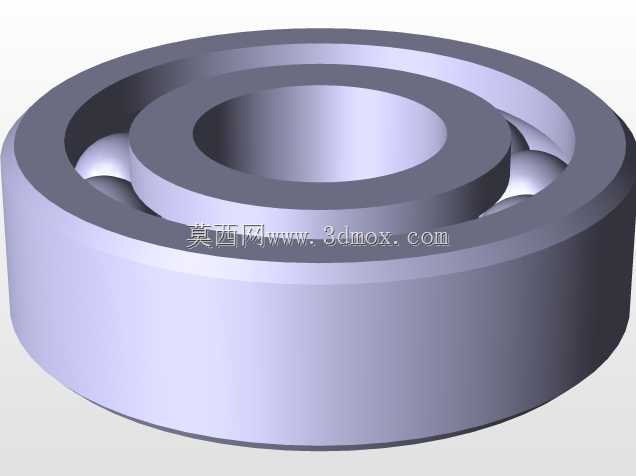

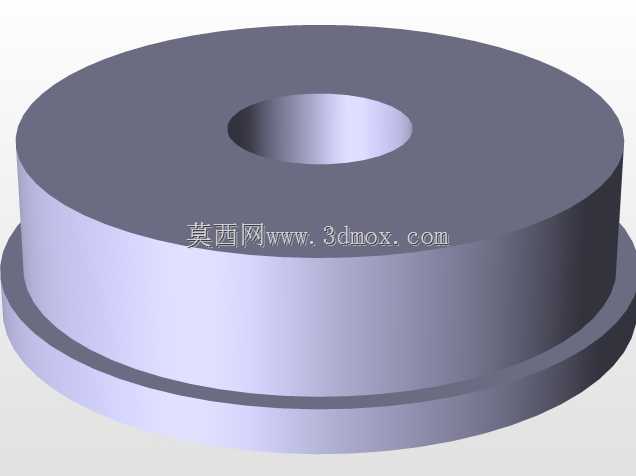

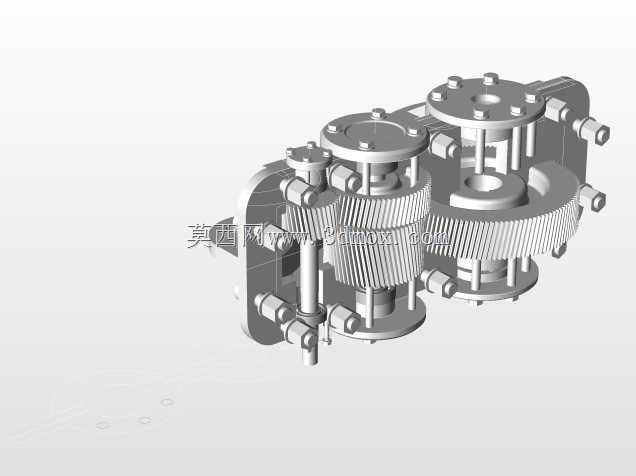

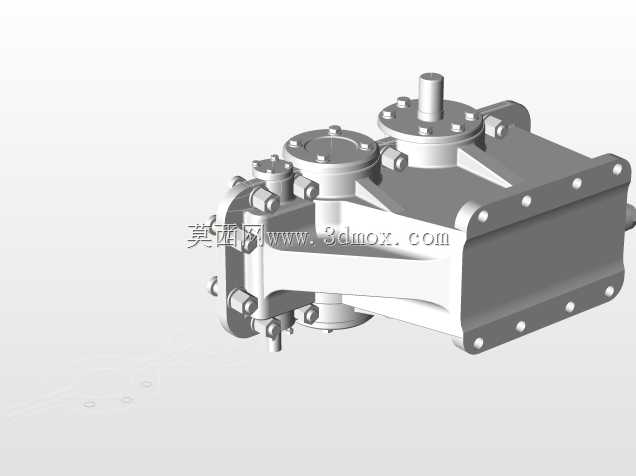

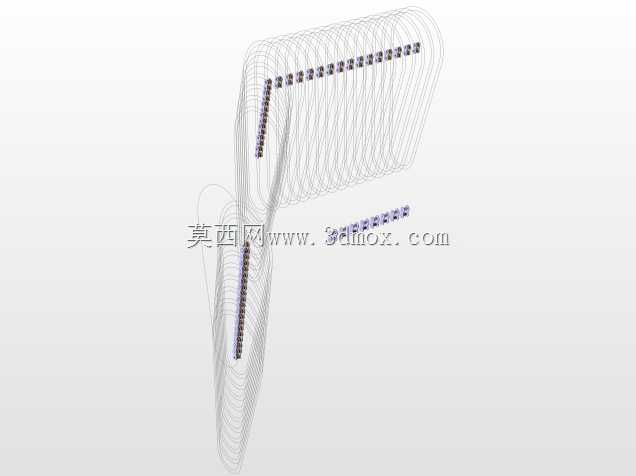

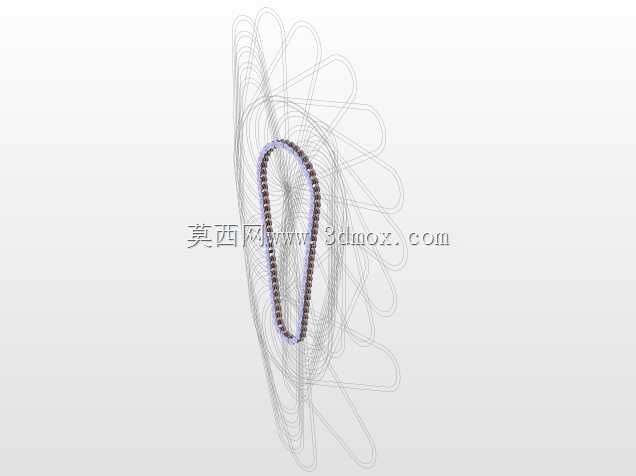

　　两侧通过滚动轴承支撑在箱体的轴承座上，端侧齿轮与传动箱内的对应啮合齿轮配合，将驱动电机输出的扭矩经过减速增扭后传递到弯曲执行机构，带动弯曲模具完成金属线材的弯折动作。设计过程中充分考虑了金属加工现场的工况，轴身表面做了淬硬处理，提升表面耐磨性能，齿轮齿面经过高频淬火，能够承受长期啮合传动的磨损，延长组件的整体使用寿命，减少设备维护更换的频次。组件的轴向尺寸经过严格核算，安装后与箱体两侧端盖的间隙控制在合理范围，既不会因为间隙过小出现运转过程中的摩擦卡顿，也不会因为间隙过大导致轴系窜动，影响传动精度与齿轮啮合的平稳性，能够适配常规中小型线材弯曲设备的传动箱安装空间，无需对原有设备的箱体结构做大幅改动即可完成替换安装。
