斜齿轮啮合传动结构三维设计

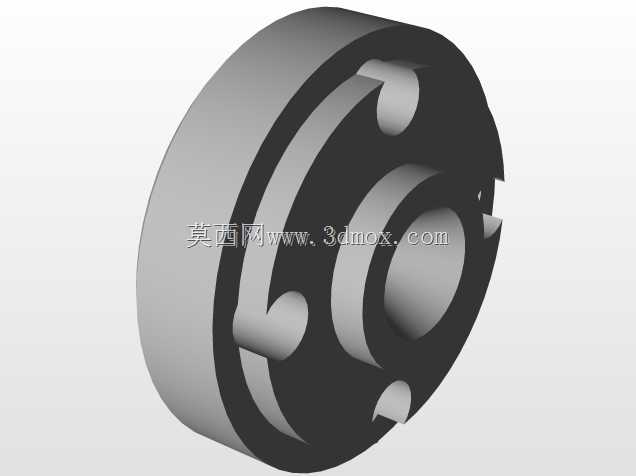

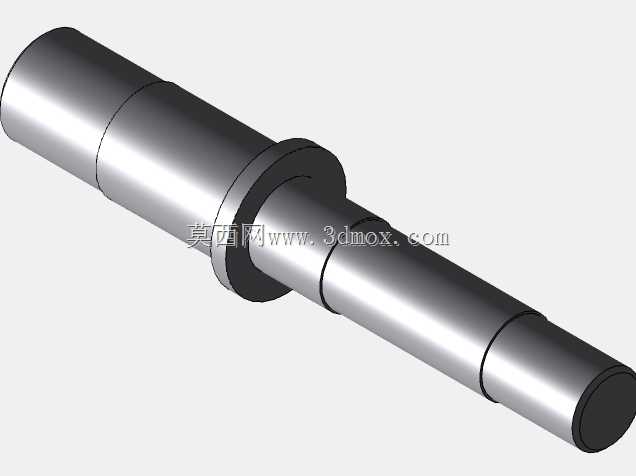

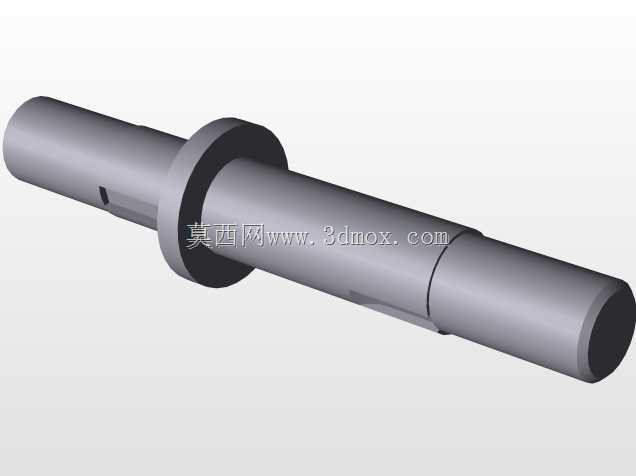

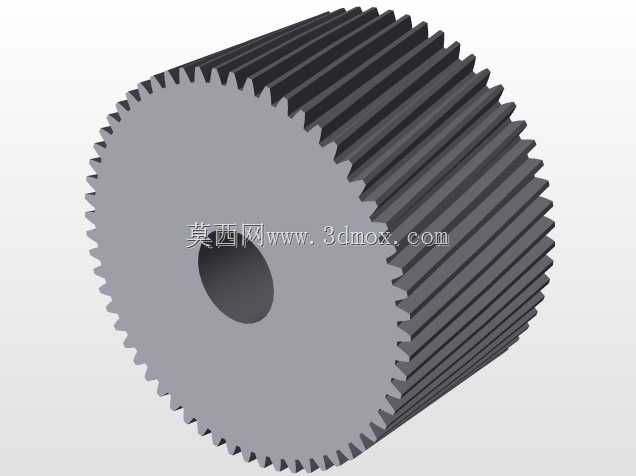

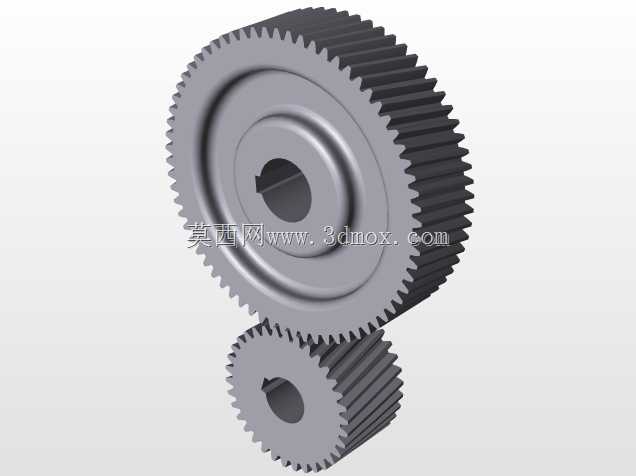

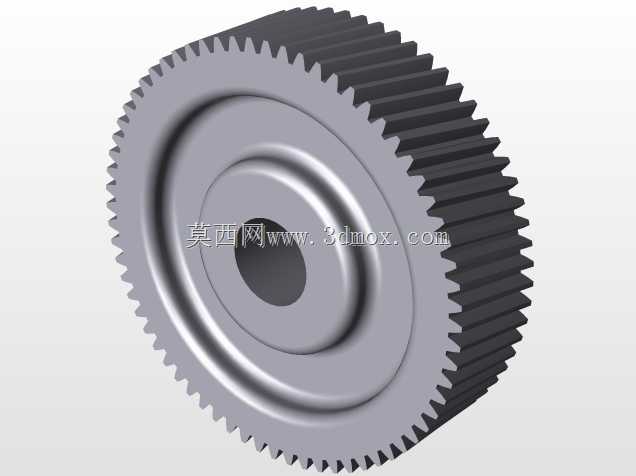

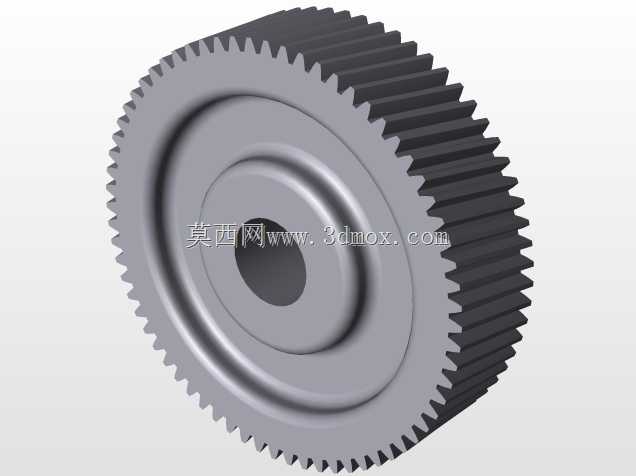

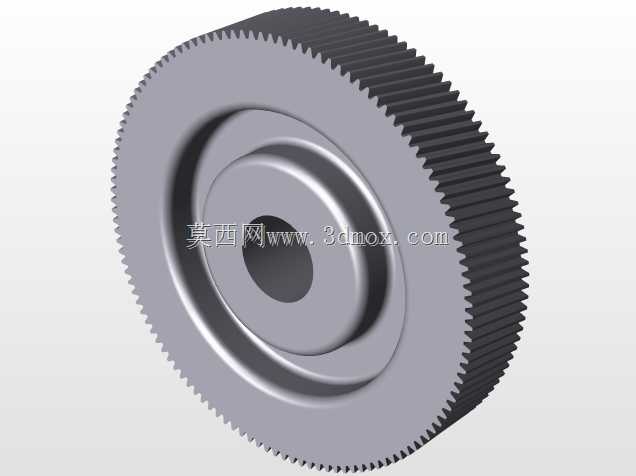

　　斜齿轮作为平行轴传动场景中应用极为广泛的零件，相比直齿圆柱齿轮，其啮合过程是逐步进入、逐步脱离的，重合度更大，传动过程中冲击、振动和噪声都明显更低，承载能力也更强，在高速重载的传动工况下有着不可替代的应用优势。这套斜齿轮传动结构的设计，首先围绕传动比匹配核心需求展开，在确定中心距的基础上，对齿顶高系数、变位系数做了合理匹配，避免根切问题的同时，保证啮合齿面的接触强度满足长期运行要求。从安装边界来看，设计时充分考虑了轴系配合的公差要求，齿轮内孔与传动轴的配合选用过渡配合基准，键槽位置对称度做了严格约束，保证装配后齿轮的径向跳动和端面跳动控制在合理范围内，避免运行过程中出现偏载、齿面局部磨损过快的问题。

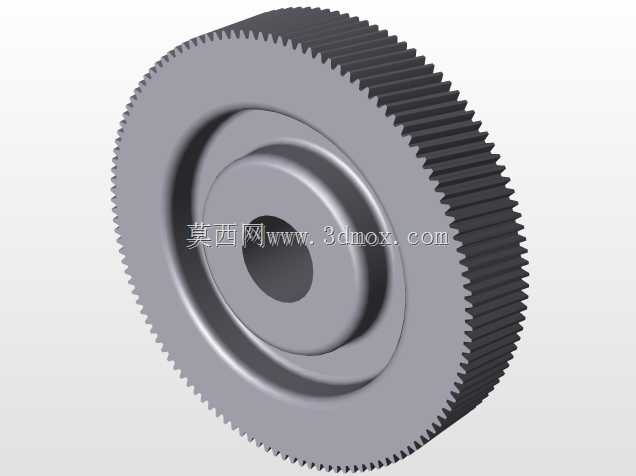

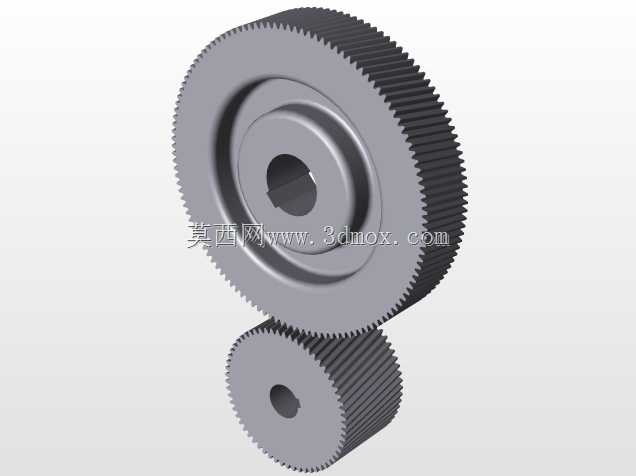

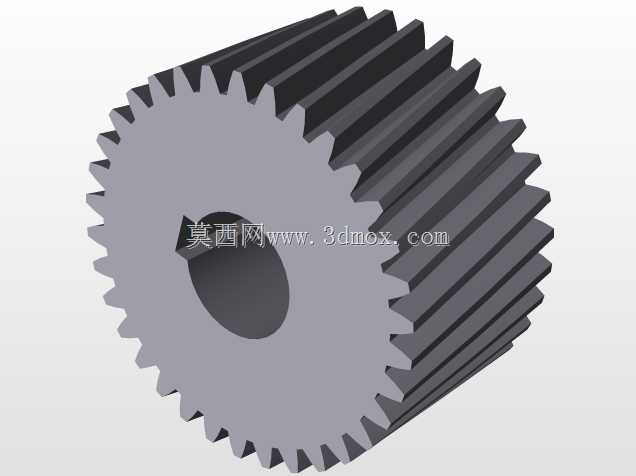

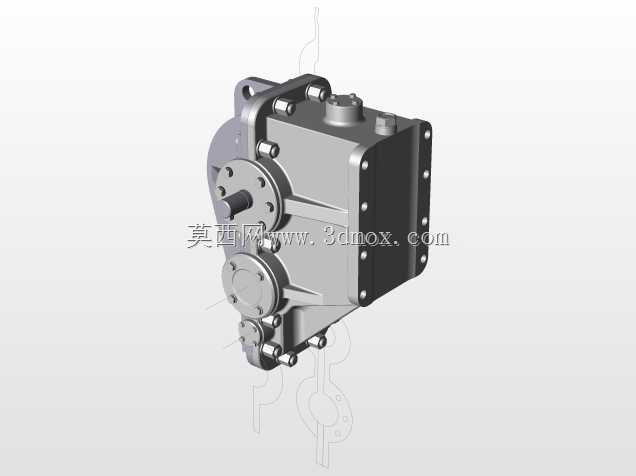

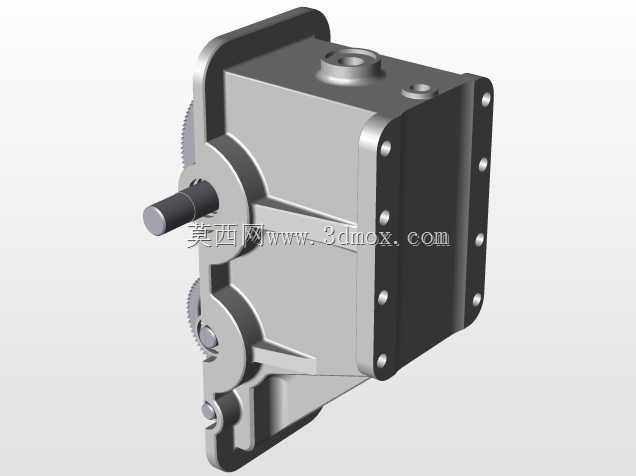

　　齿向的螺旋角选取兼顾了轴向力和传动平稳性的平衡，螺旋角过大时轴向力会大幅提升，对轴承的轴向承载能力提出过高要求，螺旋角过小则无法发挥斜齿轮传动平稳的优势，设计中选取的螺旋角参数适配常规深沟球轴承与角接触球轴承的组合支撑方案，无需额外增设复杂的轴向承载结构即可满足运行需求。齿宽的设计结合了载荷分布特性，小齿轮齿宽略大于大齿轮齿宽，避免装配时的轴向错位导致有效啮合齿宽减小，保证全齿宽范围内的载荷均匀分布。在实际应用场景中，这类斜齿轮传动结构常见于机床主轴箱、减速器、自动化输送设备的动力传输单元，也可用于小型动力设备的减速增扭环节，能够在连续运转工况下保持稳定的动力输出。建模过程中对齿廓曲面做了精确拟合，渐开线齿形的生成严格遵循啮合原理，

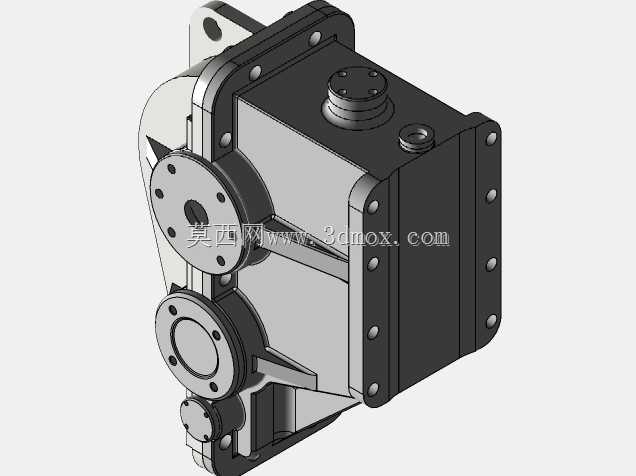

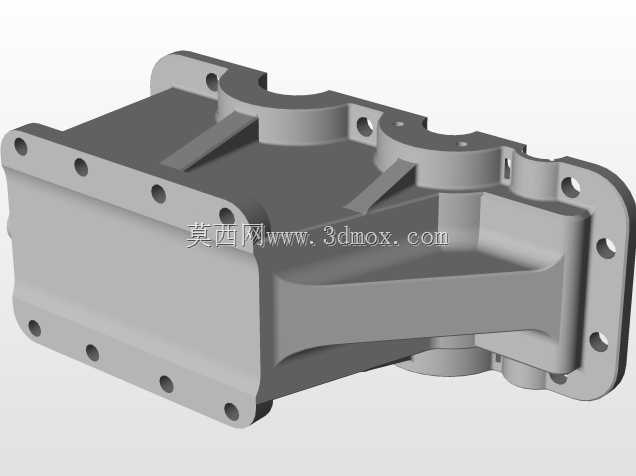

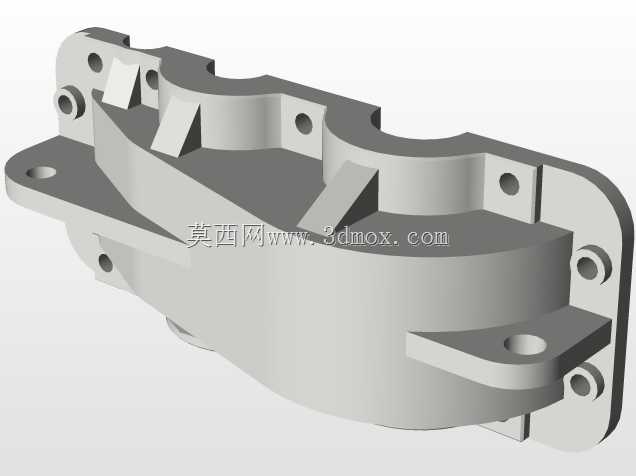

　　齿根过渡曲线做了圆角处理，减少应力集中风险，同时预留了润滑结构的安装空间，齿轮端面与箱体侧壁的间隙满足润滑油流动和散热需求，装配时可通过调整垫片厚度控制齿轮的轴向位置，保证啮合侧隙处于合理区间，既不会因侧隙过小出现卡滞、发热抱死的问题，也不会因侧隙过大导致传动回程误差超标、反向传动精度不足。
