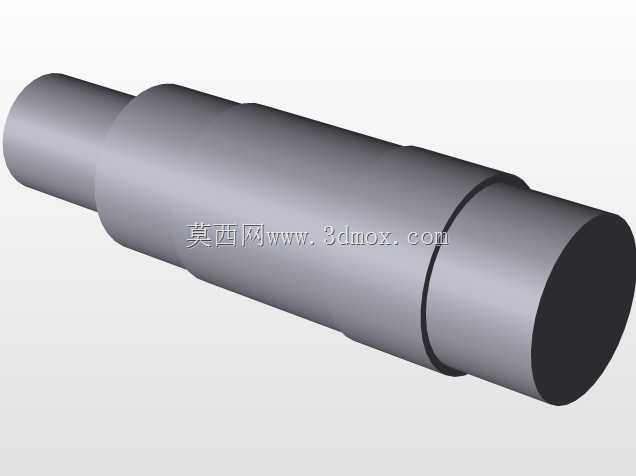

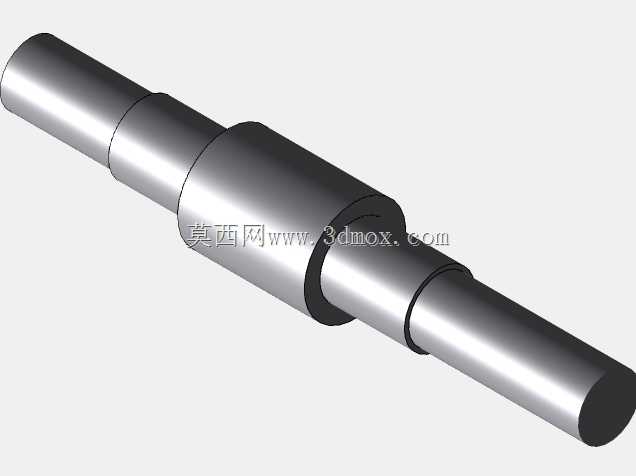

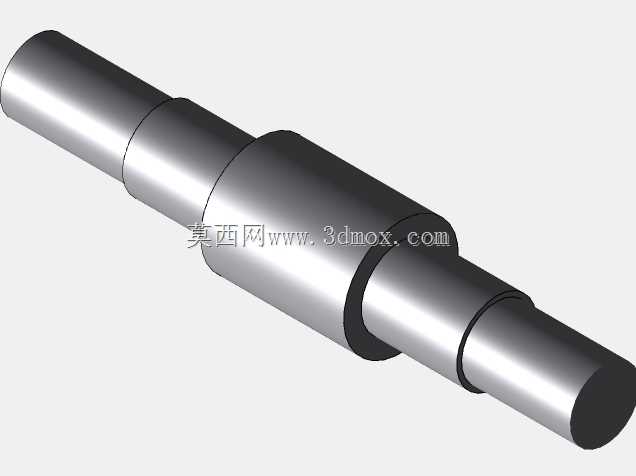

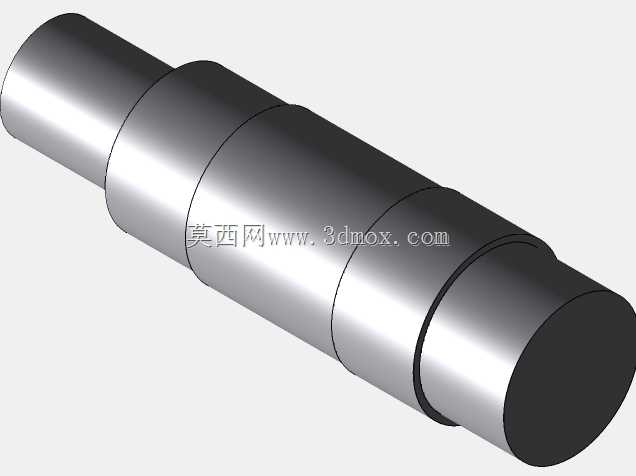

多阶阶梯传动轴精密机械结构设计

　　在常规传动系统的结构布局中，这类多阶阶梯轴是承担扭矩传递、支撑回转零部件的核心基础零件，常见于中小型减速装置、机床进给机构、轻工设备传动单元等场景，不同直径的轴段分别对应不同的安装配合需求，从结构设计逻辑上看，轴段直径的逐级变化并非随意设定，每一处轴肩都承担着定位功能：直径最大的中间轴段通常用来安装传动轮类零件，比如齿轮、带轮或者联轴器，两侧直径递减的轴段则用来装配滚动轴承，作为整根轴的回转支撑点，最外侧的细轴段可根据实际需求安装锁紧螺母、密封件或者外接输出连接件。从安装边界来看，这类轴的轴向尺寸需要匹配对应安装腔体的内部跨度，轴承位的直径公差需要与所选轴承的内孔公差形成过渡配合，保证装配后轴承内圈与轴同步回转，

　　不会出现跑内圈的失效问题；传动件安装位的轴段长度需要略小于对应传动零件的轮毂宽度，避免锁紧后出现轴向窜动间隙。设计这类轴的时候，首先要根据传递的额定扭矩核算轴的最小直径，再结合安装零件的内孔尺寸逐级调整各段直径，轴肩的高度需要满足对应零件的定位要求，轴承位的轴肩高度不能超过轴承内圈的安装倒角尺寸，否则后续轴承拆卸会出现卡滞问题。轴上的退刀槽、越程槽结构也需要结合加工工艺设定，磨削加工的轴段要预留合适宽度的越程槽，螺纹连接的轴段要设置退刀槽，保证加工时刀具可以顺利退刀，不损伤已加工表面。实际应用中，这类轴的表面粗糙度也有明确区分，轴承位和传动件配合位的粗糙度要求更高，非配合面的粗糙度可以适当放宽，在满足使用强度的前提下降低加工成本。

　　轴的两端通常会设置中心孔作为加工基准，保证各轴段的同轴度要求，避免回转时出现偏心振动，影响整套传动机构的运行稳定性。不同工况下还需要对轴的表面做相应处理，承受交变载荷的轴段可以做表面淬火提升硬度，增强耐磨性能，有腐蚀环境的使用场景还需要做对应的表面防护处理，延长零件的实际使用寿命。
