线性滑台式工件定位检测工装结构

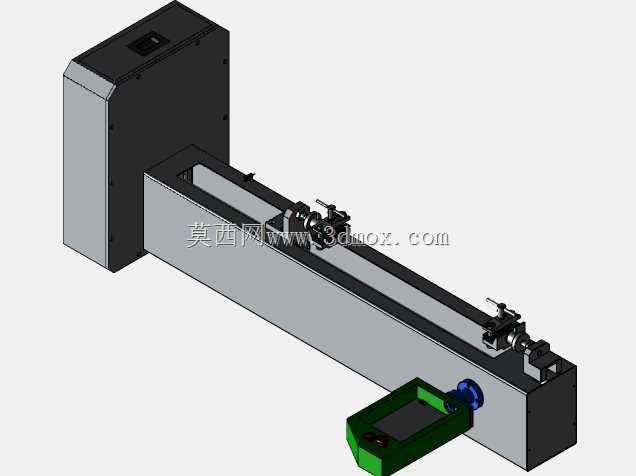

　　这款线性滑台式定位工装，主要面向3C电子零部件、小型精密五金件的工序间检测、点位校准场景，在消费电子组装线、精密零件抽检工位上，可替代人工手持定位的操作，消除人工装夹的位置偏差，保证检测或加工基准的一致性。从结构布局来看，设备采用卧式长行程线性导轨作为承载主体，导轨基座采用一体式矩形型材焊接后铣平安装面，保证导轨安装的直线度公差控制在0.02mm/1000mm范围内，基座后侧集成安装控制与驱动模块的电控箱体，箱体与基座采用螺栓刚性连接，连接处加装减震橡胶垫，避免驱动模块运行时的振动传导至滑台工作面影响定位精度。滑台台面上配置两组可调节位置的夹持座，夹持座可沿导轨方向手动调整间距，适配不同长度规格的待加工或待检测工件，

　　夹持端采用快换式压头结构，可根据工件外形更换V型块、平压块或者仿形压头，无需整体拆卸夹持座即可完成适配调整，缩短换型调试的时间。滑台前端延伸出的独立安装位，可固定检测传感器、点胶头或者小型加工头，随滑台移动完成沿行程方向的多点位作业，安装位预留标准螺纹孔阵列，兼容市面多数常规小型工业检测元件的安装尺寸。设计过程中优先考虑了安装边界的适配性，整体设备的宽度控制在常规工业工作台的承载宽度范围内，底部预留四个固定安装孔，可直接固定在铝型材工作台或者钢板工作台上，无需额外制作过渡安装板；电控箱体后侧预留走线槽与气源接口，若配置气动夹持元件可直接接入车间常规气源压力回路，无需额外增设调压元件。滑台的驱动端采用伺服电机搭配丝杠传动的结构，

　　传动间隙通过双螺母预紧消除，重复定位精度可满足精密检测工序的要求，行程两端设置硬限位与软限位双重保护，避免滑台超程运行造成结构碰撞损坏。在实际产线应用中，这类工装常搭配视觉检测系统使用，滑台带动工件匀速通过检测位，完成工件全长度范围内的外观或尺寸检测，也可用于小型工件的激光打标、点胶等工序的工件进给，相比多轴机器人的上下料方案，这类单轴滑台工装的成本更低，维护难度更小，针对单方向长行程的作业场景适配性更强。结构设计时将所有传动部件都封闭在基座的凹槽内部，外侧加装防尘盖板，避免车间内的粉尘、切削碎屑进入导轨与丝杠接触面，延长部件的维护周期，日常维护仅需定期通过预留的注油孔加注润滑脂即可，无需拆解外壳结构。
