激光雕刻机多孔板可调式定位工装夹具

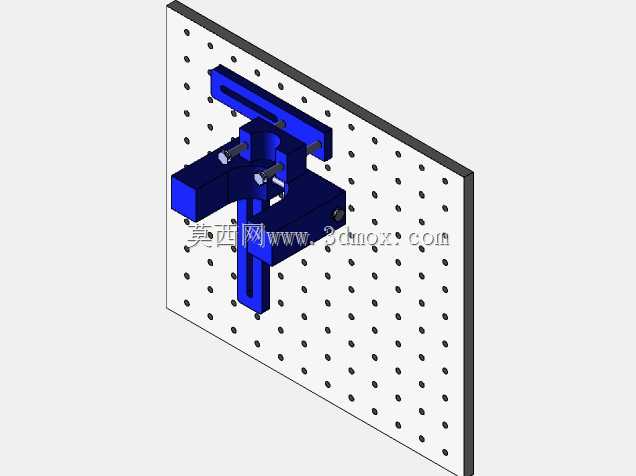

　　这套工装针对桌面型激光雕刻工位的工件装夹痛点开发，核心适配带矩阵孔的光学平台或设备背板，整套结构由带密集阵列安装孔的基准底板、横向滑移压梁、两组立式夹紧座、锁紧螺钉组件构成，所有装夹部件均采用蓝色硬质阳极氧化铝合金加工，兼顾轻量化与长期使用的耐磨性。

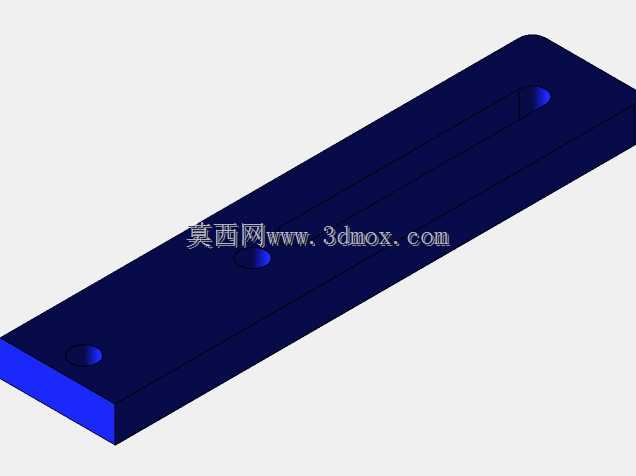

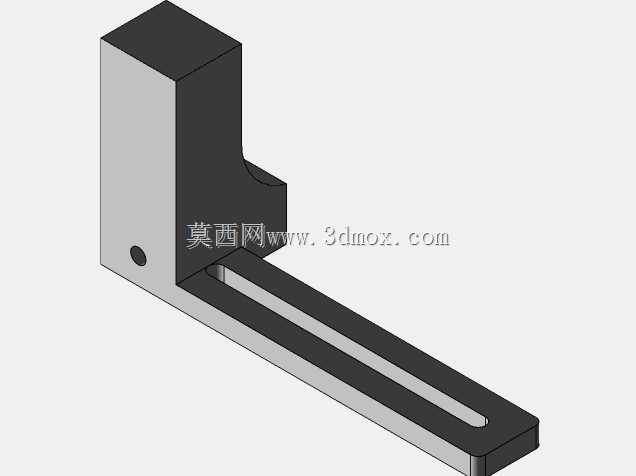

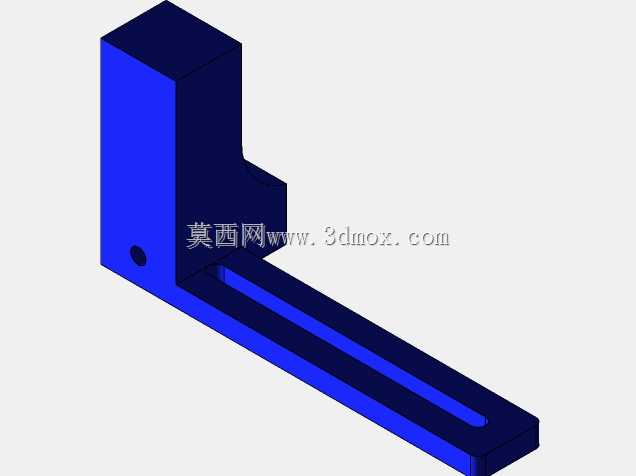

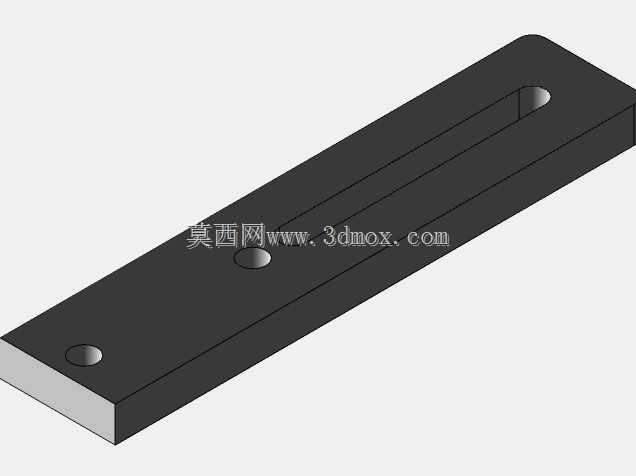

　　实际产线应用中，小型激光雕刻设备加工异形工件、薄型板材、圆柱类小件时，常规平口钳无法适配非规则外形，磁吸装夹又对非金属工件无效，这套夹具完全依托底板的矩阵孔位实现全平面任意位置固定：横向压梁可沿底板横向槽位滑动，两个立式夹紧座既能沿压梁的纵向槽调整间距，也可直接在底板孔位上独立安装，面对方形塑料外壳、圆形金属轴件、薄亚克力标牌、小型电子外壳等不同外形的待加工件，都能快速调整压点位置，避开激光雕刻的走刀路径，不会出现夹头遮挡雕刻区域的问题。

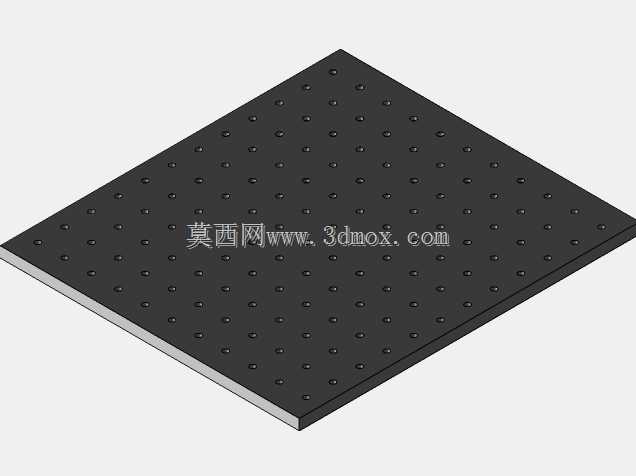

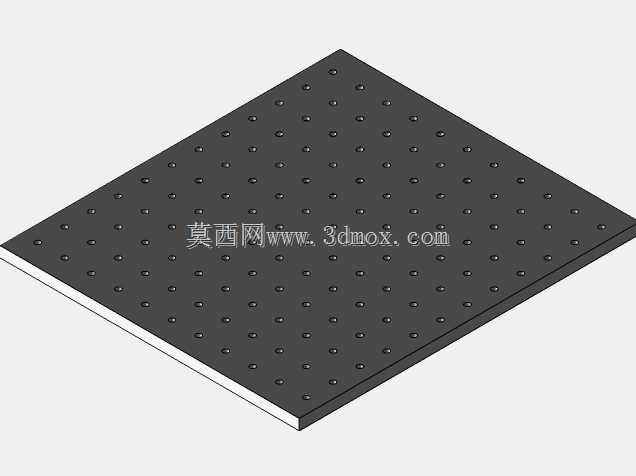

　　设计阶段优先考虑了装夹的避让逻辑：所有夹紧部件的凸起高度都控制在激光头的最低安全行程以下，压梁采用下沉式槽型结构，锁紧螺钉的头部完全埋入梁体槽内，不会突出于装夹基准面，激光头在整个加工幅面内移动时不会发生碰撞。底板的矩阵孔采用等间距排布，孔位公差控制在±0.05mm以内，每次更换工件重新装夹时，不需要反复打表找正，只要将夹紧座的定位销插入对应孔位，就能快速复现装夹位置，小批量多品种的雕刻加工场景下，换型调机的时间能压缩到一分钟以内。

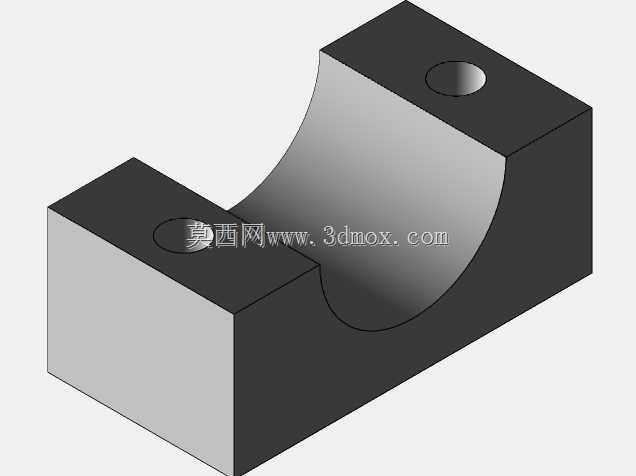

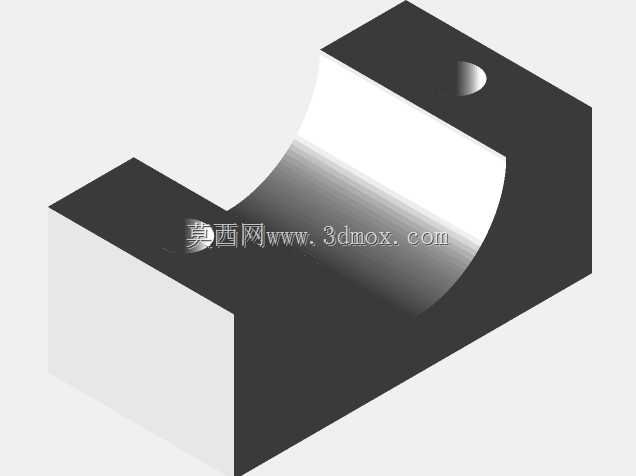

　　安装边界方面，基准底板的厚度预留了足够的刚性，即使夹紧力施加到工件侧边，底板也不会发生挠曲变形，底板四周的沉孔可直接穿过内六角螺钉固定在激光雕刻机的工作台上，也可以作为独立工装板在多台同型号设备之间流转。夹紧座的夹持面做了防滑滚花处理，夹持薄型工件时不会出现打滑移位，针对圆柱形工件还可以更换V型钳口附件，直接靠两个夹紧座的V型面抱紧轴类零件，完成圆柱面的激光打标、雕刻作业。整套结构没有复杂的传动部件，日常维护只需要定期清理槽位内的雕刻碎屑，保证滑移部件移动顺畅即可，非常适合广告加工、小五金打标、电子外壳刻字这类高频换型的激光加工场景使用。
