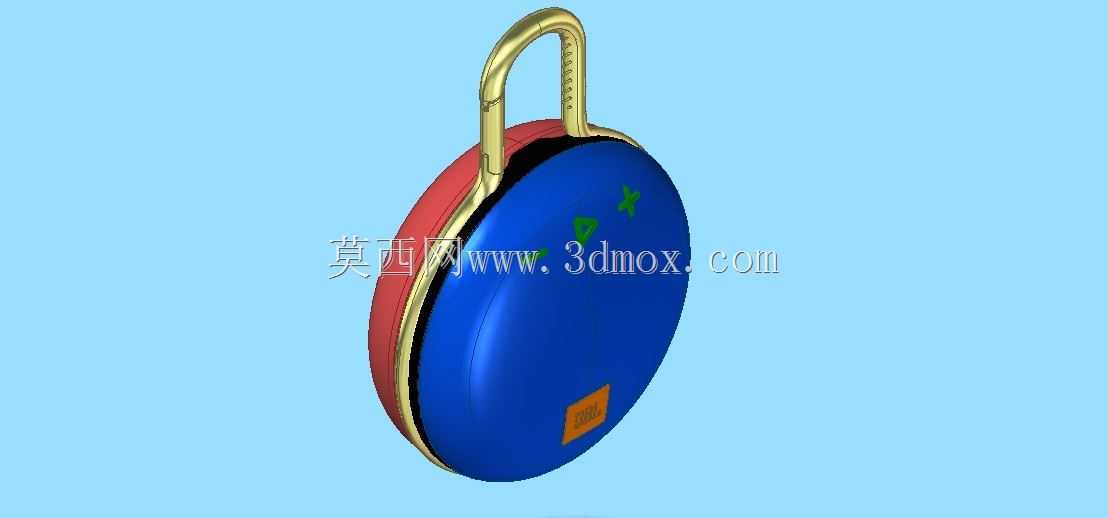

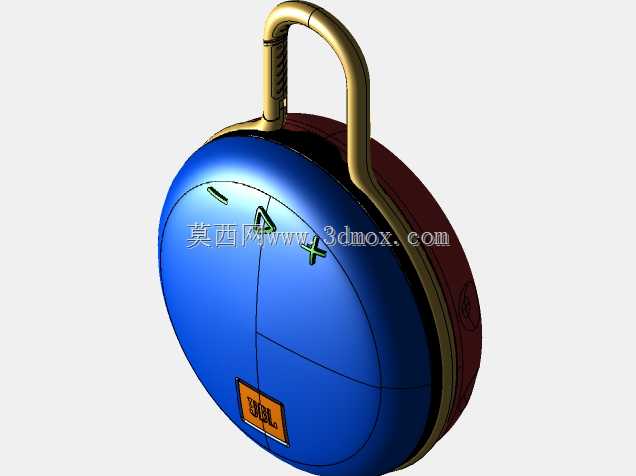

JBL便携蓝牙音箱挂扣结构设计

　　这款带挂扣的圆形便携音箱结构，主要面向户外随身音频使用场景设计，可满足骑行、徒步、露营等移动场景下的音频播放需求，用户可通过顶部的金属挂扣将设备挂载在背包织带、帐篷支架、自行车车把等位置，无需额外配置收纳包或绑带，大幅提升户外携带的便利性。从结构设计层面来看，整体采用正圆形扁平腔体布局，腔体主体分为前后声学壳体与侧边密封胶圈三个核心部分，前壳为出声面，预留了扬声器单元的安装定位槽与出声网孔的安装位，表面做了细微的弧度处理，避免平面结构容易出现的磕碰掉漆问题；后壳为封闭腔体结构，内置电池仓与蓝牙主板的安装定位柱，所有安装柱的位置都经过受力校核，避免跌落时主板出现移位松脱。顶部的挂扣采用半圆弧金属弯杆结构，

　　挂扣根部与腔体顶部的转轴座做了阻尼配合设计，用户可根据挂载位置的不同调整挂扣的开合角度，挂扣表面做了防滑纹理处理，挂载在光滑杆件上时不会出现滑动脱落的问题，挂扣与腔体连接的位置做了密封胶圈设计，满足日常泼溅防水的使用需求，户外使用时遇到小雨或者泼溅的水不会渗入腔体内部损坏电路。腔体侧面预留了功能按键与充电接口的安装位，按键采用一体式软胶按键设计，与侧边密封胶圈一体成型，减少了分体按键带来的密封缝隙问题，充电接口位置预留了防水塞的安装槽，不用时可将接口完全封闭。从安装边界来看，整体腔体直径控制在掌心可握持的尺寸范围，厚度不超过普通手机的宽度，挂扣闭合状态下整体外轮廓没有突出的尖锐结构，放在口袋里不会勾扯衣物，

　　挂扣最大开合角度可适配直径不超过20mm的杆件，满足绝大多数户外挂载场景的尺寸需求。声学结构上，腔体内部做了简单的隔筋设计，将扬声器腔体与电路仓分隔开，避免扬声器工作时的振动影响电路元件的连接稳定性，同时隔筋也能提升腔体的整体结构强度，跌落时可分散冲击力，减少壳体开裂的风险。外观配色上采用撞色设计，前壳为高饱和度蓝色，挂扣为金属金色，侧边为深棕色，既满足户外使用时的辨识度需求，也符合消费数码产品的外观审美，壳体表面采用哑光磨砂处理，不容易残留指纹和划痕，日常使用中可长期保持外观整洁。
