水下ROV搭载Apache作业支撑平台结构

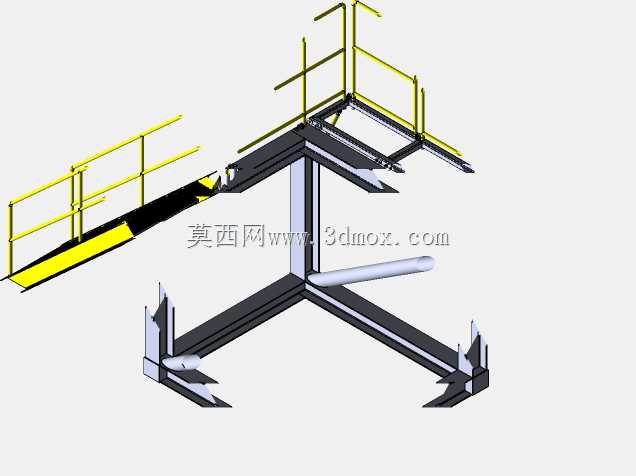

　　这款支撑平台主要面向水下ROV作业场景设计，核心作用是为Apache系列水下遥控机器人提供稳定的水面搭载、临时停靠与作业中转载体，适配近岸浅海、内陆湖泊水域的水下巡检、管线排查、轻型水下作业任务需求。从结构设计来看，整体采用三角辐射式主支撑构型，中心立柱作为核心承力构件，三根向外延伸的支腿呈120度均匀分布，每根支腿末端设置带尖刺结构的驻位锚定结构，能够在泥质、砂质水底实现快速驻位，避免水流冲击导致平台移位，支腿的展开跨度经过适配性设计，能够在3米至6米水深范围内保持整体结构稳定性，不会因水流紊动出现大幅晃动。平台上部设置带防滑纹理的作业栈桥，栈桥边缘通长设置黄色安全防护护栏，护栏采用分段式焊接结构，立柱间距控制在1.1米，

　　横杆设置上下两道，能够满足作业人员在平台上开展ROV挂载、线缆整理、设备检修操作时的安全防护需求，栈桥表面预留了ROV导向滑轨安装位，能够引导ROV从水面顺利滑入平台停靠位，避免设备磕碰。设计过程中充分考虑了水下安装的便捷性，所有构件均采用模块化拆分设计，单块构件重量控制在单人可搬运范围内，无需大型吊装设备即可完成现场拼装，支腿与中心立柱的连接采用插接式定位加螺栓紧固的形式，能够在作业现场快速完成组装，作业结束后也可快速拆解转运。平台的安装边界预留了充足的设备挂载空间，中心立柱侧面预留了多组标准安装孔位，可根据作业需求加装水下摄像头支架、线缆收放架、辅助照明模组等附属配件，

　　栈桥的承载能力按照同时容纳两名作业人员加一套ROV地面站设备的载荷设计，整体静载承重不低于300公斤，能够满足常规水下作业的载荷需求。结构的受力经过优化，三角支撑构型将上部载荷均匀传递到三根支腿，每根支腿的受力方向沿支腿轴向传递，最大程度减少了结构的弯矩载荷，在保证整体结构强度的前提下降低了构件自重，护栏的高度设置为1.2米，符合水上作业防护的安全规范要求，栈桥边缘设置的黄色警示条能够在低能见度天气下清晰标识平台边界，避免作业人员踏空。
