海洋系泊缆绳管理收放转盘结构

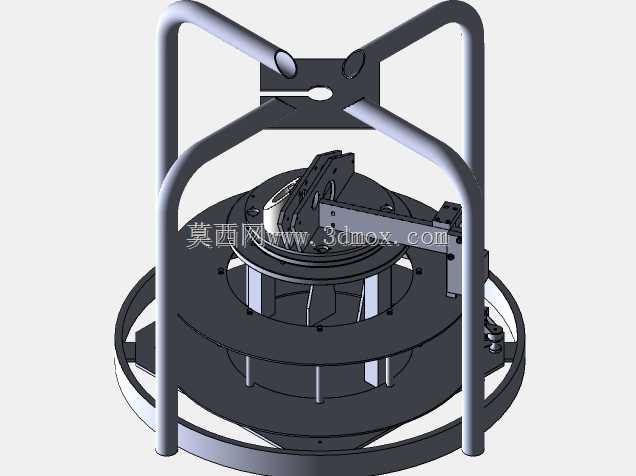

　　该结构围绕海上作业中系绳的有序存储、导向释放与回收约束展开，主体采用圆形回转底盘承载绳体，上方布置弯折管状防护架，形成侧向围护与顶部限位。底盘内部设置多层环形支撑、立板和辐条式构件，能够承受绳圈堆叠产生的径向压力，并在收放过程中维持回转轨迹稳定。设备常用于平台补给、临时系泊、水下布放或甲板辅助作业场景，缆绳从转盘区域引出后，经上部导向件改变方向，可减少绳体相互缠绕、跳槽和局部折弯。

　　从结构布置看，下部圆盘并非单纯平板，而是通过外圈环梁、内圈轮毂、竖向支柱和连接肋板组合成承力框架。外圈约束绳层向外扩张，内圈为回转和安装提供基准，竖向支柱承担轴向支撑并分隔绳体空间。中部支架带有铰接和长槽特征，可用于安装导向臂、压绳件或检测元件；侧方伸出的块状组件预留了装配位置，便于后续增加制动、锁止或张力引导功能。顶部两根弯管从底盘两侧升起并在上方汇合，既作为搬运和防护框架，也限制绳体在剧烈晃动时越出转盘。

　　设计思路上，该装置优先解决绳体管理中的三个实际问题：一是大直径绳圈占用甲板面积较大，圆形盘体可使缠绕半径保持一致，降低收放阻力；二是海上工况存在摇摆和冲击，围护架需要在不干涉绳体运动的情况下提供安全边界；三是维护时需要快速观察绳层状态，因此上部结构采用开放式框架，避免封闭罩壳造成卡绳后难以处理。弯管端部与底盘连接处应重点校核焊缝和安装座，支架铰接处需保留转动间隙并考虑耐磨衬套。

　　外形边界以圆盘直径为最大占地尺寸，顶部弯管决定整机高度，侧向伸出臂影响操作通道和吊装空间。安装时底盘下方应预留紧固件位置和维护空间，回转中心需与缆绳引出方向尽量对齐，以减小偏载。若固定在甲板或橇座上，地脚区域应按绳体满载张力和船舶摇摆载荷联合校核；若作为独立工装使用，则框架顶部可作为临时吊点，但吊点强度需与整体重心匹配。模型中各板件、管件和铰接关系表达清晰，适合用于系泊辅助设备的方案评审、结构细化、干涉检查以及现场安装边界确认。
