拖挂式线缆收放A架作业设备

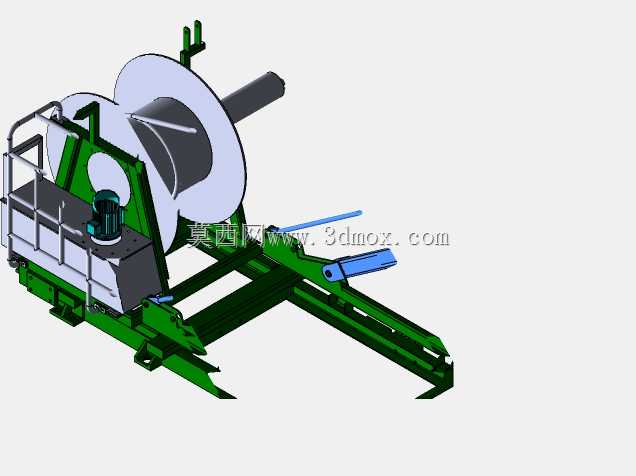

　　这套A架式线缆收放设备主要面向野外通信线路敷设、临时供电布线、油田管线配套以及长距离场地转运场景，结构上采用开放式A形侧架承托大型线缆盘，盘体两侧通过同轴支撑轴定位，中部留出完整穿线与回转空间，便于整盘光缆、电缆或软管在牵引过程中稳定放出，也可在收线作业时配合外部动力完成回卷。机架前端设置长距离牵引梁，梁端配置铰接挂接结构，可与拖拉机、工程车或场地牵引车快速连接；牵引梁下方布置支撑滑橇和限位连接点，在非拖运状态下能够直接落地，减少整机倾覆风险。

　　从实际布置看，设备左侧集成操作平台、护栏、动力单元和控制组件，操作人员可在平台附近完成制动、离合、液压动作及盘体装卸观察。平台边缘采用栏杆围护，踏板区域与主框架刚性连接，适合野外颠簸工况下的短时站立操作。线缆盘支撑部位保留较大直径范围，能够适配不同幅宽和盘径的卷轴；支撑轴端部设有拆装空间，换盘时可沿轴向抽出或借助吊装设备落位。A架后侧上方设置短小定位柱和管路固定点，用于收纳辅助杆件或约束自由端，避免运输过程中摆动。

　　设计思路上，整机以绿色焊接框架作为主承力结构，框架梁采用矩形截面和斜向补强组合，在牵引冲击、盘体偏载和地面不平传递载荷时形成稳定传力路径。前伸梁不仅承担拖挂连接，还在作业时作为受力平衡臂，降低满盘状态下前端挂钩处的抬头趋势。盘体下方与机架之间预留安全间隙，防止线缆外圈在旋转中摩擦主梁；侧向轮廓则围绕大直径盘体做退让，保证卷轴转动时不与护栏、液压件和平台发生干涉。

　　液压执行件集中布置在牵引梁与主机架连接区域，用于支腿收放、挂接姿态调整或作业锁定。蓝色杆件与油缸形成明显的动作部件，维修时可沿梁面直接检查销轴和铰接点。设备外形呈长拖挂布局，运输宽度由线缆盘直径和侧架外轮廓共同决定，安装边界需重点核对盘径、盘宽、牵引点高度以及支撑轴中心线位置；落地作业时，滑橇和支腿接触点应落在平整压实地面，若在软土场地使用，还需在支撑点下方增加垫板，以保证满盘线缆放出和回卷过程中的稳定性。
