手动液压托盘搬运升降地牛结构设计

　　在仓储物流、生产车间物料周转、商超后场补货这类场景里，手动托盘搬运设备是短距离托盘货物转运的核心工具，不需要额外动力源，依靠人力即可完成2到3吨级托盘货物的起升与水平转运，适配绝大多数标准川字底、田字底塑料托盘与木托盘的作业需求，在狭窄通道、电梯轿厢、货架底层拣货区这类机动叉车无法进入的区域，这类手动设备的作业灵活性优势非常突出。

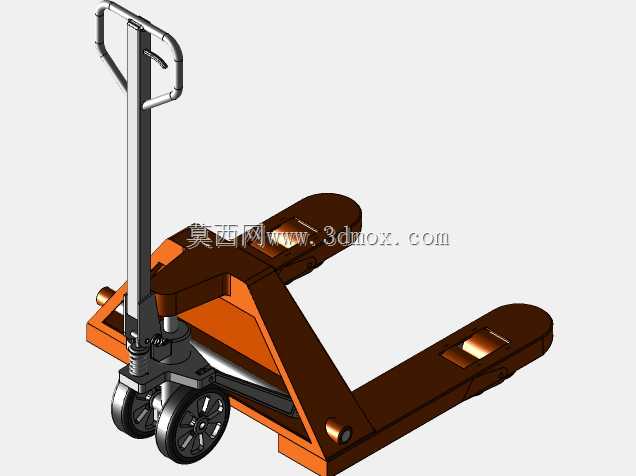

　　这款手动升降搬运设备的整体结构围绕液压驱动起升、人力牵引转向的逻辑设计，核心承载结构采用高强度型钢焊接成型，叉臂部分做了变截面厚度处理，叉臂前端做了楔形导入口设计，插入托盘间隙时不需要反复调整对位，能顺畅滑入托盘底部的叉取空间，叉臂上表面做了防滑耐磨处理，避免托盘在转运过程中出现横向滑移。起升核心采用集成式手动液压泵站，通过摇臂的往复压动驱动柱塞泵供油，推动起升油缸带动承载轮架摆臂动作，实现叉臂的平稳抬升，最大起升高度满足托盘离地转运的常规需求，不会因为起升过高导致整车重心偏移，泄压阀采用脚踏式控制，踩下后可以控制货叉平稳下降，下降速度可通过踩踏力度微调，避免落地冲击损伤货物。

　　转向部分采用立式舵柄设计，舵柄与转向轮支架做了刚性连接，转向角度可达接近180度，整车最小转弯半径适配1.2米宽度的标准通道，舵柄上集成了液压起升摇把与驻车制动结构，操作人员站在设备后方单手握持即可完成转向、起升、下降的全部操作，不需要额外移步调整操作位置。承载轮采用双轮布局的聚氨酯包胶轮，轮组自带浮动补偿结构，在地面存在轻微不平整的情况下，两个承载轮可以始终贴合地面，避免单轮受力导致叉臂变形，转向轮采用大直径橡胶轮，越过车间地面的伸缩缝、小型门槛时不会出现卡滞。

　　从安装边界来看，这款设备的叉臂外侧间距适配标准1200*1000规格托盘的叉取口尺寸，整车最低高度满足托盘底部100mm左右的插入间隙要求，舵柄在竖直收起状态下的整体长度不占用过多存放空间，闲置时可以靠在墙边或者货架间隙存放，不需要预留专门的设备停放区域。结构设计上所有受力铰接点都采用了自润滑衬套，日常维护只需要定期给液压泵站补充液压油、检查铰接点的磨损情况即可，不需要复杂的维保流程，适合没有专业设备维保团队的中小仓储、生产车间使用。

　　在实际作业过程中，这类设备的作业效率完全可以满足单班次30托以内的短距离转运需求，相比全电动搬运车，它没有电池续航的限制，也不需要充电配套设施，购置与使用成本更低，在作业量不大、通道狭窄的场景下，实用性远高于机动类搬运设备。建模过程中对液压泵站的内部结构、摆臂的受力铰接点、轮组的安装配合都做了完整的结构还原，没有做简化省略，可直接用于结构受力分析、作业模拟演示或者相关设备的改型设计参考，各个部件的配合间隙都按照实际加工装配公差做了预留，不存在干涉问题。
