三通法兰连接式铸钢球阀结构设计

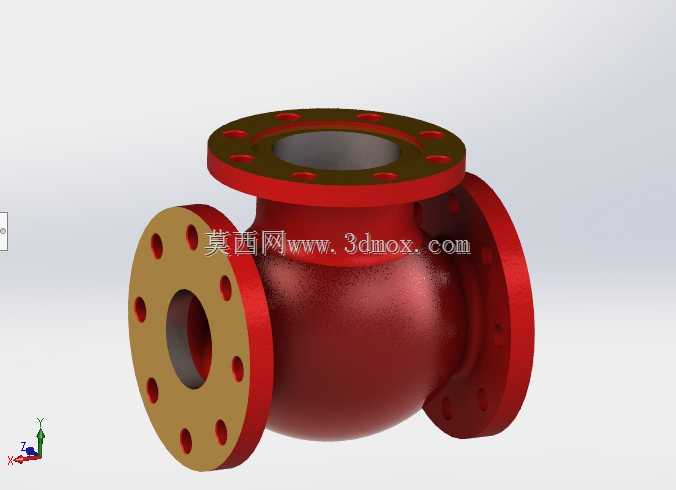

　　这款三通法兰球阀的结构设计，核心围绕多支路流体管路的换向、合流与分流工况展开，在化工循环水系统、市政供热管网、工业制程流体输送场景中，这类阀门承担着改变介质流向、实现多管路介质切换的核心作用，无需额外加装多组直通阀即可完成管路逻辑调整，能有效缩减管路排布空间，降低管路系统的泄漏风险点。从结构设计逻辑来看，阀体采用球形中空腔体结构，三个连接端均采用标准法兰对接形式，法兰端面的螺栓孔采用圆周均布设计，匹配对应压力等级的管路法兰安装尺寸，安装时只需对齐法兰密封面、穿入对应规格的螺栓均匀预紧即可完成固定，无需额外焊接或螺纹适配，现场安装维护的便捷性较高。阀体的流通通道采用等径设计，介质流经阀体时的流阻系数更低，

　　可减少介质输送过程中的压力损失，适配水、蒸汽、油品等多种常规工业介质的输送需求。设计过程中重点考量了阀体的壁厚分布，在介质冲刷频次较高的流道转角位置做了局部加厚处理，避免长期介质冲蚀导致的阀体壁厚减薄泄漏，法兰与阀体的连接位置采用圆弧过渡结构，可降低管路应力集中带来的结构开裂风险，适配管路系统运行过程中产生的轻微振动与位移补偿需求。三个法兰端的密封面采用凸面密封结构，可搭配金属缠绕垫片或非金属密封垫片实现可靠密封，适配不同压力等级、不同温度工况的密封需求。球体与阀体的配合间隙经过严格校核，既保证球体转动过程中的顺畅性，避免卡涩问题，又能保证密封副的贴合度，减少内漏风险。从安装边界来看，三个法兰端的轴线处于同一平面且互为垂直角度，

　　安装时需预留足够的操作空间用于阀杆驱动机构的装配与后期操作维护，法兰端面的平面度、螺栓孔的位置度公差均按对应压力等级的阀门标准控制，可直接与同规格标准管路法兰实现互换装配，无需额外加工适配。这类三通球阀在实际应用中，可替代两个直通阀完成管路换向操作，减少管路系统的阀门数量，降低系统整体的故障点，同时缩短管路切换的操作流程，提升管路系统的运行效率。
