无燃料驱动筒式抽水装置结构设计

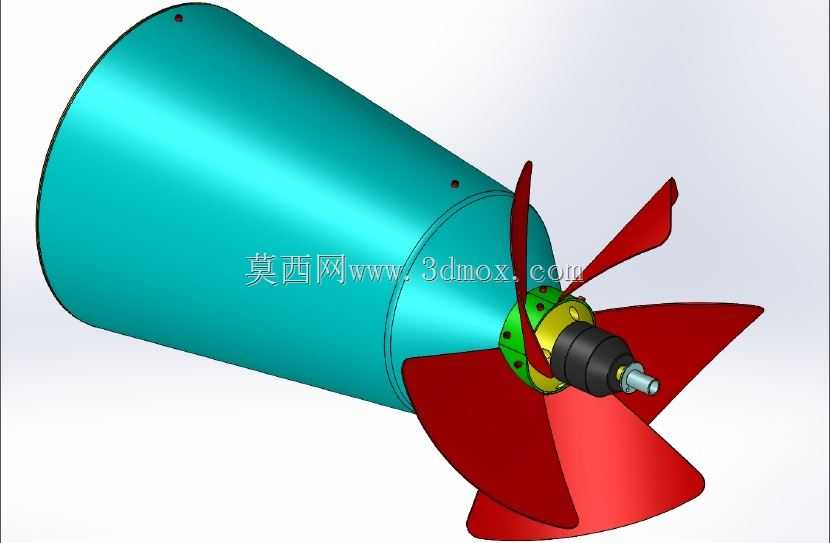

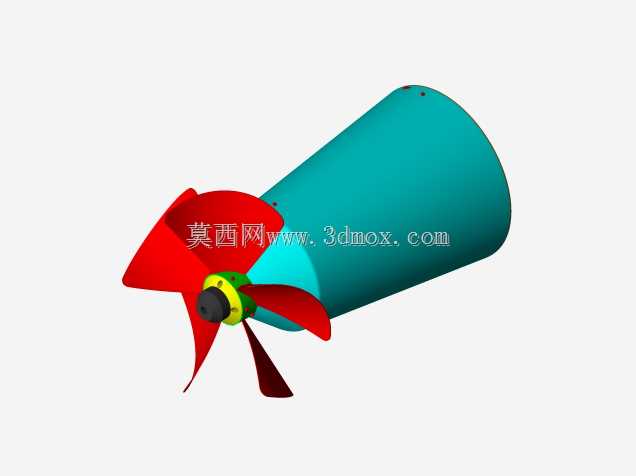

　　这款筒式抽水装置的设计，核心瞄准无外接燃料供给场景下的流体输送需求，在偏远无供电区域、野外应急取水、小型农田临时灌溉、户外作业排水等场景中，能够摆脱对传统燃油动力、市电供给的依赖，依托流体自身动能或者低门槛的人力、自然水力驱动完成抽水作业，适配缺乏常规能源配套的作业环境。从结构布局来看，整体采用流线型筒状外壳设计，外壳做了圆弧收边处理，既能够降低装置置入流体时的迎流阻力，也能避免尖锐边角在安装、搬运过程中造成磕碰损伤，筒身预留的安装孔位可配合紧固件完成导流罩、支架的固定，适配不同管径的输水管道对接需求。前端的五叶式叶轮采用大倾角曲面设计，叶片曲面经过流体力学优化，能够在低转速、低来流速度下获得足够的流体推力，

　　减少叶轮转动过程中的水力损失，提升流体输送效率；叶轮与主轴连接位置设置了分体式轮毂结构，通过紧固件将叶轮锁紧在主轴端，既保证了传动过程中的同轴度，也方便后期叶轮磨损后的单独更换，降低维护成本。主轴与筒身之间设置了密封隔层，能够避免输送的流体渗入筒身内部侵蚀内部传动结构，延长装置的整体使用寿命。在安装边界上，该装置整体为同轴圆柱结构，安装时仅需保证进水端与来流方向对齐，不需要额外搭建复杂的安装基座，可直接置入输水管道、水渠或者储水容器中使用，整体径向尺寸适配常规的中小口径输水管道，轴向长度紧凑，不会占用过多的安装空间，能够在狭窄的输水通道、井下取水场景中完成部署。设计过程中充分考虑了不同工况的适配性，

　　叶轮与筒身内壁预留了足够的安全间隙，即使输送的流体中混入少量细小泥沙杂质，也不会出现叶轮刮蹭筒壁的卡滞问题，装置的过流通道做了顺滑过渡处理，能够减少流体在装置内部的涡流损耗，提升输水过程的稳定性。不同于传统需要外接动力源的抽水设备，该装置的动力传递结构做了简化设计，没有复杂的变速齿轮组，整体传动路径短，运行过程中的机械损耗更低，日常维护仅需定期检查主轴密封件的磨损情况即可，不需要复杂的保养流程，适合非专业人员在野外场景下操作使用。在实际应用中，该装置既可以作为独立的抽水单元完成小流量的输水作业，也可以多组串联部署在长距离输水线路中，作为中途增压单元提升输水距离，适配山地引水、临时应急供水等多种作业需求。
