带加强筋支撑的弯管式泵体结构设计

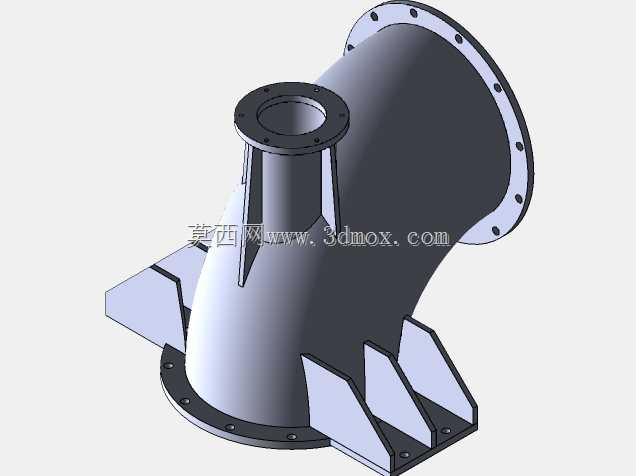

　　该泵体为流体输送系统中的核心承压壳体部件，主要应用于工业给排水、化工介质输送、暖通循环管路等场景中，作为泵类设备的过流主体结构，承担着容纳叶轮、引导流体流向、连接外部管路的核心作用。从结构设计来看，主体采用90度弯管构型，能够适配管路直角转向的安装需求，减少管路系统中额外弯头配件的使用，降低流道局部阻力损失，提升流体输送效率。三个连接端面均采用法兰连接结构，法兰端面均匀布置螺栓孔，能够保障与进出口管路、泵盖部件的连接密封性与结构强度，适配不同压力等级的管路安装要求。考虑到弯管结构在承压状态下易出现应力集中的问题，设计时在弯管外侧、底部安装位置与侧部接口处均布置了三角形加强筋结构，筋板与壳体本体平滑过渡，

　　能够有效分散介质压力带来的结构应力，避免长期运行过程中壳体出现变形、开裂等失效问题，同时底部的安装支撑筋板预留了安装孔位，可直接通过螺栓将泵体固定在设备基座上，保障整机运行的稳定性。设计过程中充分考虑了流道的顺滑性，壳体内壁做圆弧过渡处理，避免出现直角死角，减少流体在壳体内的湍流与涡流损失，同时降低介质中固体颗粒在壳体内壁的沉积概率，适配含少量杂质的流体输送场景。安装边界方面，三个法兰端面的位置精度在建模时做了严格约束，能够保障现场安装时与对接管路的同轴度，避免强行对接带来的附加装配应力，底部支撑结构的安装孔位间距符合常规泵类设备的基座安装尺寸规范，可直接适配多数同功率等级泵组的安装基座，无需额外做基座改造。侧部的法兰接口可用于安装密封端盖或者辅助管路接口，满足不同工况下的排气、测压或者辅助冲洗管路的连接需求，整体结构兼顾了承压强度、安装便利性与流体过流性能，能够满足多数中低压流体输送工况下的泵体使用要求。
