卧式单级离心泵配套驱动电机一体化结构

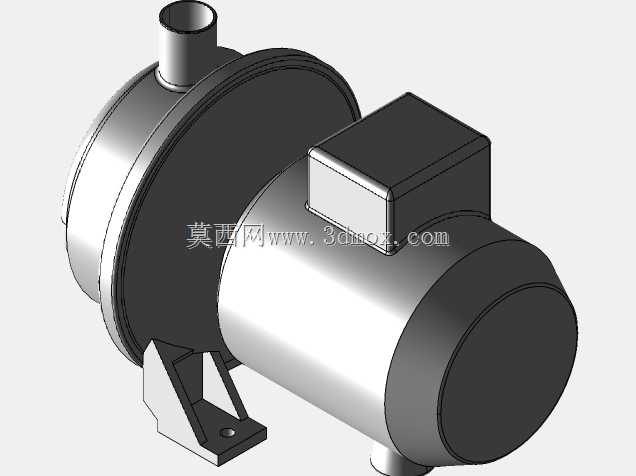

　　这套一体化卧式离心泵结构在民用供水、工业循环水输送、暖通空调水系统、小型给排水工位里应用十分广泛，泵体与驱动电机采用同轴直联布局，省去了传统联轴器传动的中间对中环节，整机轴向长度大幅缩短，在狭小设备间、成套供水机组机架内布置时占用空间更小，日常运维拆装也更便捷。从结构设计逻辑来看，过流泵腔采用开式侧置蜗壳造型，进水接口沿泵体轴向前端伸出，出水接口垂直向上布置，管路对接时可直接匹配竖向出水管道，接口采用标准圆柱管口结构，现场配焊法兰或者快装接头都有足够操作余量。泵壳侧边预留的密封腔位置可适配机械密封或者填料密封结构，输送常温清水、低腐蚀性轻度污水工况下，机械密封形式能有效避免轴端滴漏，长期运行无需频繁调整密封压盖。

　　配套驱动电机采用卧式圆柱机座结构，机座侧面凸起的方形腔体为电机接线盒，接线盒朝向泵体侧上方布置，现场布线时线缆从侧面接入即可，不会和上方出水管道产生干涉，电机尾部端盖预留散热风腔位置，运行时内置风叶随轴转动带走机座热量，连续满载运行工况下也能维持绕组温度在合理区间。支撑结构方面，泵体下方与电机下方共用一体式冲压折弯脚架，脚架板面开设长圆形安装固定孔，孔位间距适配常规小型水泵的安装底座尺寸，现场就位时可通过长孔微调整机轴向位置，抵消管路对接的累计误差，脚架折弯边做了加强翻边，承载整机重量以及运行振动时不会出现支架变形。建模过程中严格还原了各部件的装配边界：泵腔内部叶轮和蜗壳内壁保留合理运转间隙，既避免叶轮转动擦碰壳壁，

　　也不会因间隙过大造成容积效率下降；电机输出轴和泵叶轮的配合段采用同轴定位结构，装配后轴系径向跳动控制在水泵允许公差范围内；整机径向最大轮廓为电机圆柱机座的外圆尺寸，轴向总长度从泵体前端进水口端面到电机后端盖端面预留了管路安装和接线操作空间，高度方向从脚架底面到出水接口顶端的尺寸，在成套设备选型时可直接校核机架层间间距，无需二次反推结构尺寸。这类泵组在选型对接时，结构人员可直接参照模型的安装孔位、接口坐标来设计配套底座、管路走向以及周边防护挡板，避免现场布管时出现结构干涉。
