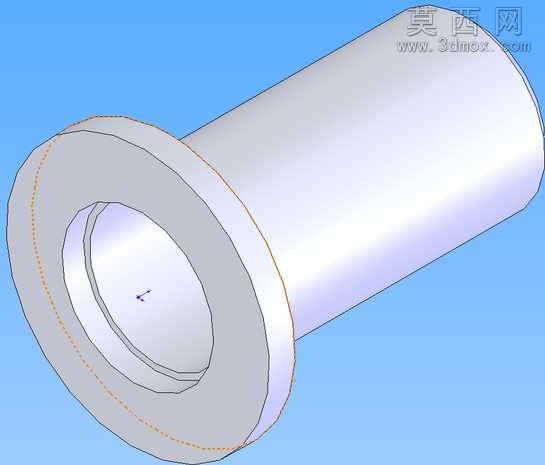

高真空ISONW法兰长焊缝存根结构模型

本模型为高真空管道系统配套的ISONW法兰长焊缝存根，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循高真空法兰的通用尺寸规范，对法兰端的密封面结构、筒体段的同轴度、焊缝衔接区域的过渡结构做了精准还原。建模初始阶段先绘制法兰端的截面草图，对法兰盘的外径、密封槽的深度与宽度、螺栓避让区域的轮廓做全尺寸约束，通过旋转凸台命令生成法兰端基础实体，随后绘制筒体段的截面轮廓，保证筒体内径与法兰端通径完全同轴，筒体壁厚均匀一致，通过拉伸凸台命令完成筒体段与法兰端的实体合并。针对长焊缝衔接区域，建模时特意保留了焊缝预留的坡口结构，对法兰与筒体衔接处的圆角过渡做了精细化处理，避免应力集中的结构缺陷，同时还原了存根端部的坡口角度，方便后续与真空管道进行焊接装配。材质渲染阶段，为模型赋予了常用的304不锈钢材质，调整金属材质的粗糙度、反射率参数，还原不锈钢管件的哑光金属质感，对密封面区域单独调整材质光泽度，突出密封面的机加工光洁度特征，渲染时采用柔和的环境光搭配定向补光，清晰展现法兰盘的端面轮廓、筒体的圆柱曲面以及焊缝衔接处的结构细节。结构设计上，该存根采用法兰端加直筒体的一体式结构，法兰端用于与真空系统的对应法兰做密封连接，直筒体段用于与外接管道进行长焊缝焊接，整体结构无多余冗余特征，通径内壁光滑无凸起，可有效降低高真空环境下的气体滞留风险，密封槽的尺寸匹配标准真空密封圈规格，可保证连接后的真空密封性能，筒体长度适配常规高真空管道的焊接装配需求，端部坡口结构可降低现场焊接的加工难度，保证焊缝的熔接深度与连接强度。建模过程中对所有配合尺寸做了参数化关联，可根据不同的通径规格快速调整模型尺寸，适配不同参数的高真空管道系统设计需求，模型的所有结构特征均可直接导出工程图用于生产加工参考，各部位的尺寸公差预留符合真空管件的加工精度要求。
