带内花键结构的深沟球轴承三维设计

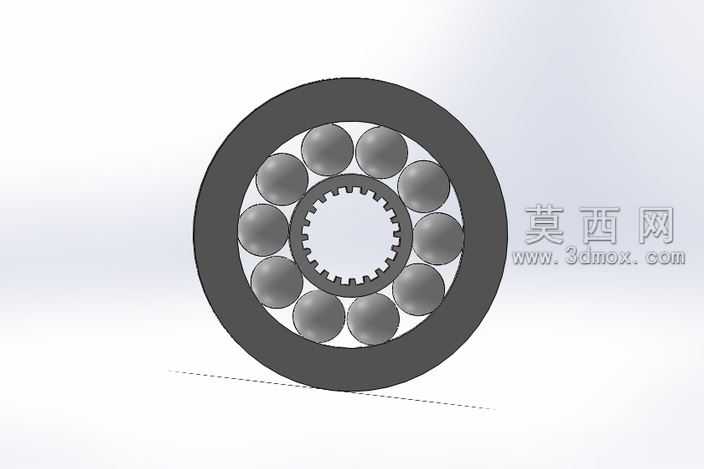

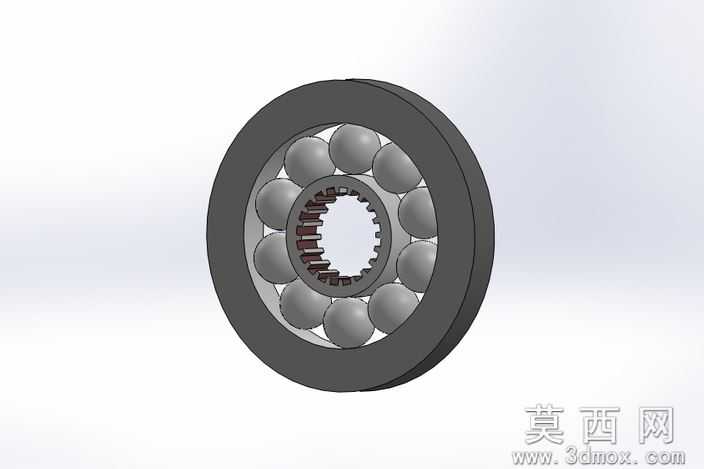

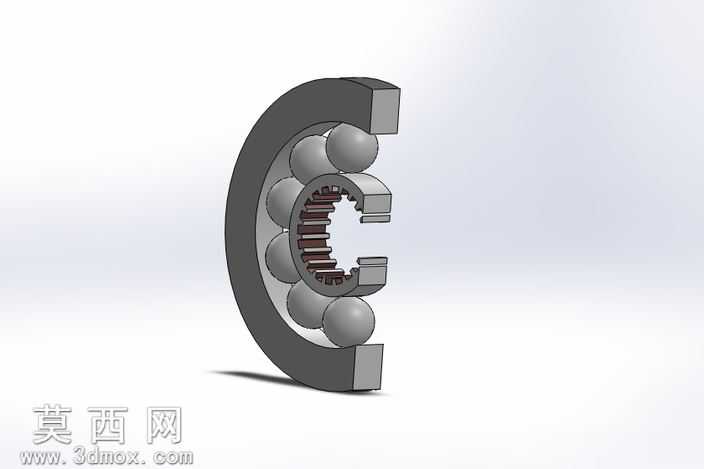

本作品为带内花键结构的球轴承三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计标准与实际零件加工逻辑开展。首先进行结构拆解与基准搭建：先确定轴承的中心轴线作为全局设计基准，依次构建轴承外圈、滚动体组、保持架、带花键内圈四个核心组成部分的基础草图。轴承外圈采用旋转凸台特征生成，严格控制外圈的内外径尺寸、倒角参数与滚道的圆弧曲率，确保滚道面与滚动体的配合间隙符合通用轴承的装配公差要求，外圈表面赋予哑光深灰金属材质，模拟轴承钢经热处理后的哑光质感，同时添加细微的表面纹理还原真实机加工后的表面状态。滚动体为标准球形钢珠，采用圆周阵列特征完成均匀排布，阵列过程中严格控制每颗钢珠的中心位于滚道节圆上，钢珠之间预留保持架的安装间隙，钢珠材质赋予亮面金属质感，添加轻微的环境反射效果，还原淬硬轴承钢的光滑表面特性。保持架部分采用环形基体加兜孔结构设计，兜孔位置与每颗滚动体一一对应，兜孔圆弧面与钢珠表面保留合理的活动间隙，确保滚动体可在兜孔内自由转动，保持架材质赋予偏暗的金属质感，区分于内外圈与滚动体的材质表现。内圈部分为本次设计的特殊结构，内孔采用渐开线花键结构，通过方程式驱动的草图生成花键的齿形轮廓，确保花键的齿距、齿厚、压力角等参数符合传动配合要求，内圈的外滚道曲率与外圈滚道曲率匹配，保证滚动体可在内外滚道之间顺畅滚动。完成所有零件建模后进行虚拟装配，按照实际轴承的装配顺序依次装配内圈、保持架、滚动体、外圈，添加同轴度配合、端面重合配合等装配约束，验证各零件之间无干涉、活动顺畅。渲染阶段采用柔和的工业展示环境光，添加多组辅助光源突出零件的结构层次，清晰展现内花键的齿形细节、滚动体的排布规律以及各部件的配合关系，整体模型结构完整，参数严谨，可用于机械结构教学、传动方案演示、虚拟装配验证等场景。
