机床用凸轮式自动换刀装置结构设计

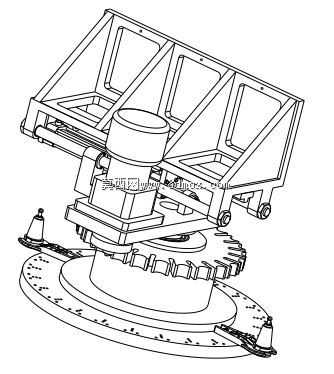

　　这套凸轮式自动换刀结构，是加工中心类机床实现工序集中加工的核心配套部件，主要适配立式、卧式数控加工中心的刀库与主轴衔接工位，解决单台机床多工序加工过程中刀具自动切换的需求，无需人工干预即可完成铣削、钻孔、镗削、攻丝等不同工序对应的刀具更换动作，大幅压缩非加工等待时长，提升设备综合稼动率。从结构设计逻辑来看，整套装置采用凸轮分度作为核心传动形式，相较于传统液压、气动换刀结构，机械刚性传动的定位精度更稳定，重复换刀定位偏差可控制在0.02mm以内，能有效避免换刀过程中掉刀、撞刀的风险。上部的框架式安装支架采用型材拼接式结构，预留的安装孔位可适配不同规格机床的主轴箱侧装空间，支架整体做了轻量化镂空设计，在保证结构刚性的前提下降低自身重量，

　　减少对主轴箱Z向移动的负载影响。下部的分度盘采用鼠牙盘式定位结构，刀位沿圆周方向均匀排布，可根据加工需求配置12/16/24等不同刀位容量，分度凸轮与驱动电机直连，传动链短，换刀动作节拍可控制在1.2s以内，匹配高速加工中心的快节奏生产需求。安装边界方面，整套装置的安装基准面与主轴端面的平行度要求控制在0.01mm/m以内，回转中心与主轴锥孔中心的同轴度偏差不超过0.015mm，安装时需预留足够的刀具回转空间，避免相邻刀具在换刀回转过程中发生干涉。实际应用场景中，这类换刀装置多用于批量零件加工的数控设备上，比如汽车零部件加工生产线、模具加工车间的立式加工中心，可配合机床数控系统的M代码指令完成自动选刀、换刀动作，

　　结构上的密封设计可适配切削液喷淋、金属粉尘较多的车间加工环境，关键传动副做了淬硬处理，长期运行磨损量小，日常维护仅需定期补充润滑脂即可，无需频繁拆解检修。设计过程中针对换刀动作的时序做了优化，凸轮轮廓曲线经过多次修正，保证拔刀、回转、插刀的动作衔接平滑无冲击，减少换刀过程中的振动传递，避免对主轴精度造成影响。
