被动式太阳能采暖热水器结构设计

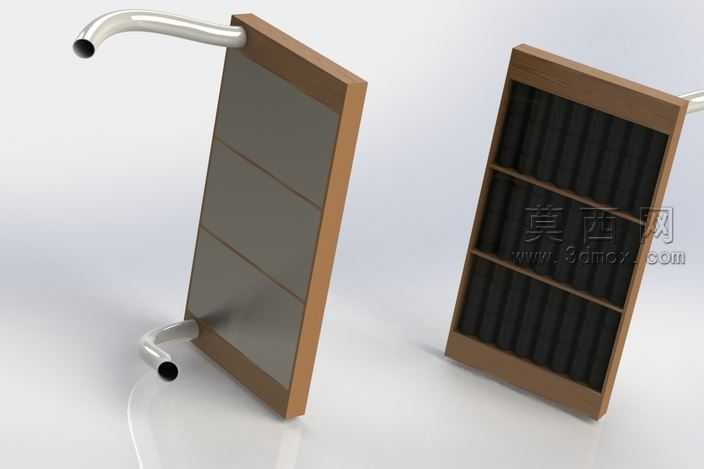

本作品为被动式太阳能采暖热水器三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际采暖装置的尺寸比例与功能逻辑，所有零部件均建立独立参数特征，方便后续根据实际安装场景调整集热面积、管路走向等核心参数。模型整体包含两组核心集热单元，第一组为平板式集热结构，外框采用仿实木质感的边框材质，内部集热面板设置三层横向分隔结构，表面赋予高吸收率的哑光深灰材质，模拟实体集热板的吸热涂层特性，上下两端预留标准管径的金属管路接口，管路采用亮面金属材质，还原不锈钢输水管道的表面反光与曲率特征，接口处做圆弧过渡处理，避免建模过程中出现尖锐棱角与破面问题。第二组为真空管式集热结构，外框与平板单元保持统一的边框材质风格，内部设置三层横向排布的真空集热管，每根集热管均做独立圆柱建模，表面赋予深色吸热材质，管与管之间保留均匀安装间隙，还原真实真空管集热器的排布逻辑。建模过程中对两类集热单元的安装角度做了适配性调整，模拟实际安装时的最佳采光倾角，两组单元的管路接口做了连通化设计，可直观展示冷水进入、集热升温、热水输出的完整流路走向。渲染阶段采用纯白影棚环境，添加柔和的漫反射光源，清晰呈现不同部件的材质差异：木质边框的哑光纹理、金属管路的亮面反光、集热面板的磨砂吸热质感、真空管的深色半通透特性都做了针对性材质参数调整，确保渲染效果能够清晰区分各个功能部件。设计思路围绕低成本被动采暖需求展开，参考简易太阳能采暖装置的搭建逻辑，模型可直观展示利用废弃容器搭配集热结构实现低温采暖的结构原理，无需额外动力部件即可实现热能收集与输出，整体结构无复杂传动构件，建模过程中对所有连接部位做了装配干涉检查，确保各部件装配关系合理，不存在穿模、错位等问题，可直接用于结构展示、原理教学以及后续的工程优化参考，能够直观呈现被动式太阳能热水器的集热、换热、输配全流程结构特征。
