StepSyn系列103h7121型步进电机结构设计

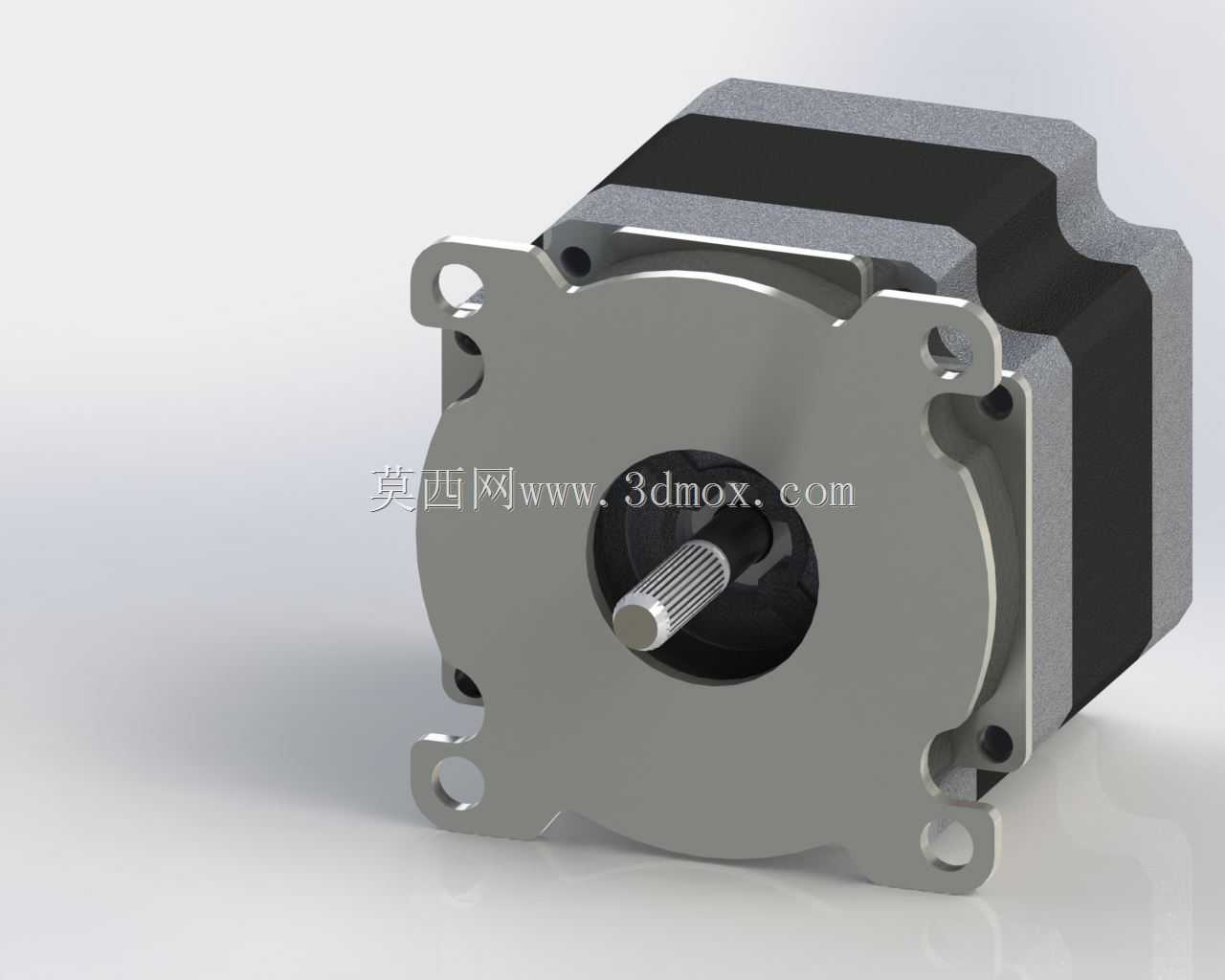

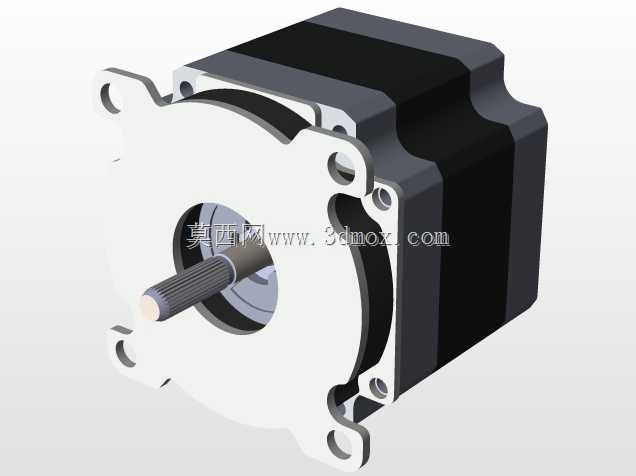

　　这款步进电机的结构设计围绕工业自动化场景的精准传动需求展开，在3C电子装配、小型数控设备、自动化送料机构、医疗检测仪器等对转角控制精度有要求的场景中，这类电机可直接将脉冲信号转化为固定步距角的角位移输出，无需额外的位置反馈元件即可实现开环状态下的精准定位，大幅简化小型自动化设备的传动链路设计。从结构设计逻辑来看，前端安装法兰采用方形切边带安装孔的构型，四个安装孔位做了沉台处理，安装时螺栓可完全沉入法兰平面，不会突出安装面干涉其他部件，法兰止口的同轴度公差控制在0.02mm以内，能保证电机输出轴与负载安装座的同轴度，避免偏心带来的轴系磨损与传动噪音。输出轴采用滚花销轴构型，表面的滚花纹路可提升与联轴器、同步带轮等连接件的抱紧力，

　　防止高速启停工况下出现打滑丢步的问题，轴伸长度经过匹配计算，既可以适配标准厚度的联轴器，也不会因为轴伸过长导致悬臂负载过大，影响轴承使用寿命。电机本体的定子与转子段采用分段式叠压结构，硅钢片的叠压公差控制在合理范围，既保证磁路的导通效率，也能降低铁损带来的发热问题，机身外壳的黑色段为绝缘封装层，可实现定子绕组与外部安装结构的电气隔离，同时兼顾一定的散热能力，后端盖预留了标准的接线端安装位，方便用户根据实际布线需求调整出线方向。在安装边界设计上，法兰安装孔的孔距、轴径、机身总长等尺寸均匹配行业通用的安装规范，可直接替换同规格的其他品牌步进电机，无需对原有设备的安装结构做二次修改，大幅降低设备改型的设计成本。设计过程中对电机的内部绕组排布做了优化，保证低速运行时的扭矩输出平稳，不会出现明显的低频振动问题，可直接驱动轻载转盘、直线滑台等常见负载，适配多数小型自动化设备的驱动需求。
