卧式脚座安装齿轮减速电动机三维结构

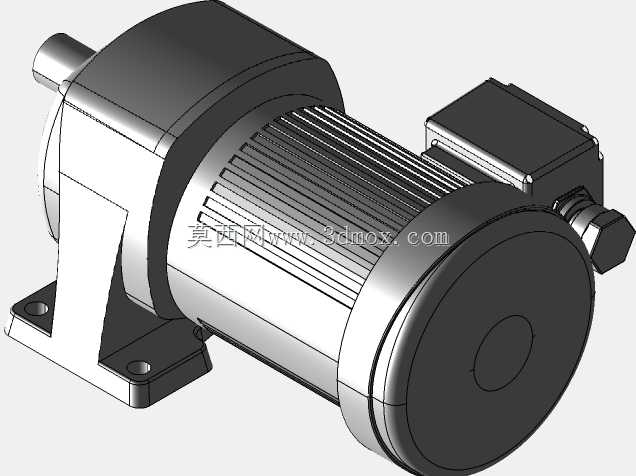

　　这款卧式齿轮减速电机的三维结构，完整还原了集成式减速驱动单元的装配逻辑，从输出轴端的负载连接位到尾部的散热端盖，再到侧置的接线盒结构，每一处细节都对应实际工业场景的安装与使用需求。在轻工输送线、小型自动化专机、食品包装辅机这类对安装空间有严格限制的场景里，这类脚座安装的减速电机不需要额外搭配独立减速箱，能直接通过底部的两个安装脚固定在设备机架的安装面上，输出轴直接对接链轮、同步轮或者联轴器，省去了中间的传动连接附件，大幅压缩设备动力段的占用空间。从结构设计来看，电机本体的外壳采用轴向散热筋结构，筋条的走向顺着电机轴向排布，在设备运行时自带的风叶能顺着筋条形成稳定的散热风道，避免长时间满负载运行时绕组温升过高，

　　接线盒设置在电机侧上方的位置，不管是机架左侧还是右侧走线，都能通过调整接线盒的朝向适配布线需求，不需要额外弯折电缆造成防护等级下降。前端的减速箱部分采用一体化铸造成型的壳体，内部的齿轮传动副按照固定减速比做了啮合间隙的预留，输出轴采用加粗的调质轴材质，轴端的键槽尺寸对应标准传动件的安装规格，底部的安装脚做了加厚的加强筋过渡，避免电机启停瞬间的反冲力矩造成安装脚开裂。做设备选型的时候，要注意这个结构的安装边界：输出轴的伸出长度、轴径对应的传动件轮毂宽度要匹配，底部两个安装孔的中心距要和机架上的安装位对齐，接线盒的外轮廓不能和机架上的其他钣金护板、走线槽产生干涉，电机尾部的散热端要预留至少五分之一电机长度的通风空间，

　　不能被其他设备部件贴死挡住风道。这类集成减速电机相比分体式的电机加减速箱组合，同轴度精度更高，不需要现场做同轴度校准，装配的时候只要把安装脚的螺栓锁紧，接好电源线和接地端子就能投入使用，在小型自动化设备的动力单元设计里，能大幅减少设计阶段的装配校核工作量，也能降低现场安装的调试难度。
