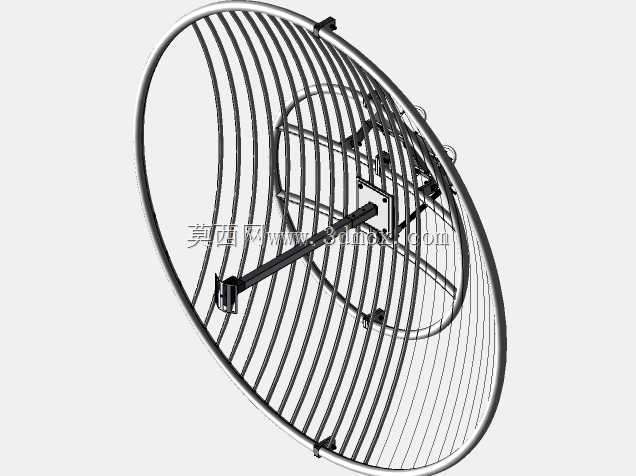

栅格结构抛物面信号接收天线设计

　　这款栅格抛物面天线的结构设计，核心围绕户外远距离信号传输场景的实际使用需求展开，区别于传统实心抛物面天线，栅格条状反射面的结构选型，首先解决了高海拔、沿海多强风区域的设备抗风载问题——镂空结构可大幅降低风阻对天线安装基座的侧向冲击力，减少强风天气下天线角度偏移、基座松动的故障概率，同时栅格结构的自重远低于同口径实心反射面，能降低安装时的吊装难度与支撑构件的载荷要求，适配山区、海岛、偏远基站等交通不便区域的部署条件。从功能实现逻辑来看，抛物面的曲面曲率严格按照信号反射聚焦原理计算，每一根栅格条的安装定位都贴合标准抛物面的母线轨迹，确保入射的电磁波信号经过反射后能精准汇聚到馈源安装位，避免信号散焦带来的增益损耗；

　　中心的馈源固定支架采用悬臂式结构设计，支架的长度与安装角度经过反复校核，保证馈源相位中心与抛物面焦点完全重合，同时支架上预留了多组馈源安装孔位，可适配不同频段的馈源组件，满足多场景信号收发的适配需求。在安装边界设计上，天线背部的支撑连接座设置了俯仰角度调节结构，调节范围覆盖常规通讯信号接收的仰角区间，连接座的安装孔位采用通用标准间距设计，可直接适配市面主流的通讯杆装、塔装固定夹具，无需额外定制转接构件；反射面的栅格条采用等间距排布，间距尺寸经过电磁仿真验证，在保证结构强度的同时，可有效避免栅格本身对工作频段信号的遮挡损耗，同时镂空结构不易积雪积灰，大幅降低后期运维的清洁频次。整个天线的主体承载构件均采用钢材加工，栅格条与外圈支撑环、

　　背部加强筋之间采用可靠的连接工艺，保证长期户外使用下的结构稳定性，不会因为温度交变、长期风振出现构件变形或连接松动的问题；背部的交叉加强筋布局，在不增加过多自重的前提下提升了整个反射面的结构刚度，避免大口径天线在长期使用中出现反射面形变，导致信号聚焦精度下降的问题。从实际应用场景来看，这类栅格抛物面天线常被用于点对点微波信号传输、偏远地区无线信号覆盖、广播电视信号接收、专用通讯网络搭建等场景，相比实心天线，其在恶劣户外环境下的长期可靠性更具优势，同时运输过程中栅格结构的抗挤压能力更强，不易出现运输环节的结构变形，降低现场安装的调校难度。
