小型自顶向下设计塑料电气防护盒

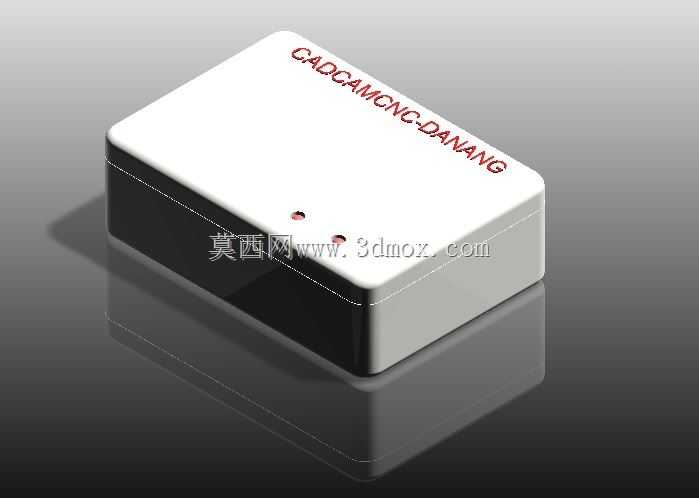

　　这款小型电气防护盒面向桌面级控制模块、传感信号转接板、低压接线端子以及小型通讯采集装置的封装需求，整体采用上下扣合的矩形盒体结构，盒盖与底座通过周边止口配合形成连续封闭边界，能够在普通工业现场、实验台架、设备旁置安装位中为内部电气元件提供基础防尘、防触碰和绝缘防护。盒体外观以平直棱边配合局部圆角过渡为主，顶面保留平整区域，可用于粘贴设备编号、接口说明或厂内资产标识；正面设置两个小型指示灯开孔，孔位靠近盒盖前缘，便于运行状态、电源状态或通讯状态的外部观察。

　　从结构实现角度看，盒体适合采用塑料件成型思路，壁厚围绕外壳均匀分布，转角处避免突变，盖体与底座之间的搭接边既承担装配定位，也能减少外部灰尘沿接缝直接进入。上盖表面的文字标识区域可随外观面一起建模，在后续出工程图时单独标注丝印或铭牌位置；底座内部则可根据电路板尺寸预留螺柱、卡槽或限位筋，使PCB、端子排和线束在盒内保持固定，不因搬运或振动产生位移。

　　设计过程采用自顶向下方式时，可先确定外部安装空间和盒体总体包络，再把指示灯孔、内部板卡、接线方向和扣合边界作为骨架要素向下分配。这样做的好处是，当外部设备空间调整或内部电路板改版时，盒盖、底座、安装柱和开孔位置能够联动修改，减少单独拆件后反复配孔的问题。对于需要频繁开盖检修的场景，还可在侧边或后侧补充螺钉孔、铰链位或卡扣槽；若用于固定安装，则底座底部应保留平整贴合面，并根据安装面形式设置沉孔、挂孔或背装卡槽。

　　外形尺寸的控制重点不在追求大容积，而在于与小型电气元件的安装边界匹配。盒体长度方向需要覆盖电路板和端子排的排布距离，宽度方向应留出线束弯折和插头插拔空间，高度方向则要兼顾电容、继电器、接线端子等较高元件。指示灯开孔直径、孔间距与盒壁厚度需要保持合理关系，孔边到外壳边缘应保留足够材料宽度，避免塑料件成型或装配时出现薄弱区。底座下缘与安装面之间应考虑脚垫、密封圈或走线缺口的位置，若线缆从侧面进入，还需在侧壁预留防水接头、护线圈或压线板的安装空间。

　　在实际设备配套中，这类盒子既可作为独立小型电气箱固定在支架、墙板或设备侧板上，也可嵌入通讯工具、检测工装、自动化辅机的控制单元中。建模时需要把盒盖开启方向、内部元件最高点、线缆出口位置和外部安装孔位一并校核，确保装配后不与相邻机构、管线或维护工具发生干涉。
