塔式谷物烘干处理设备三维结构

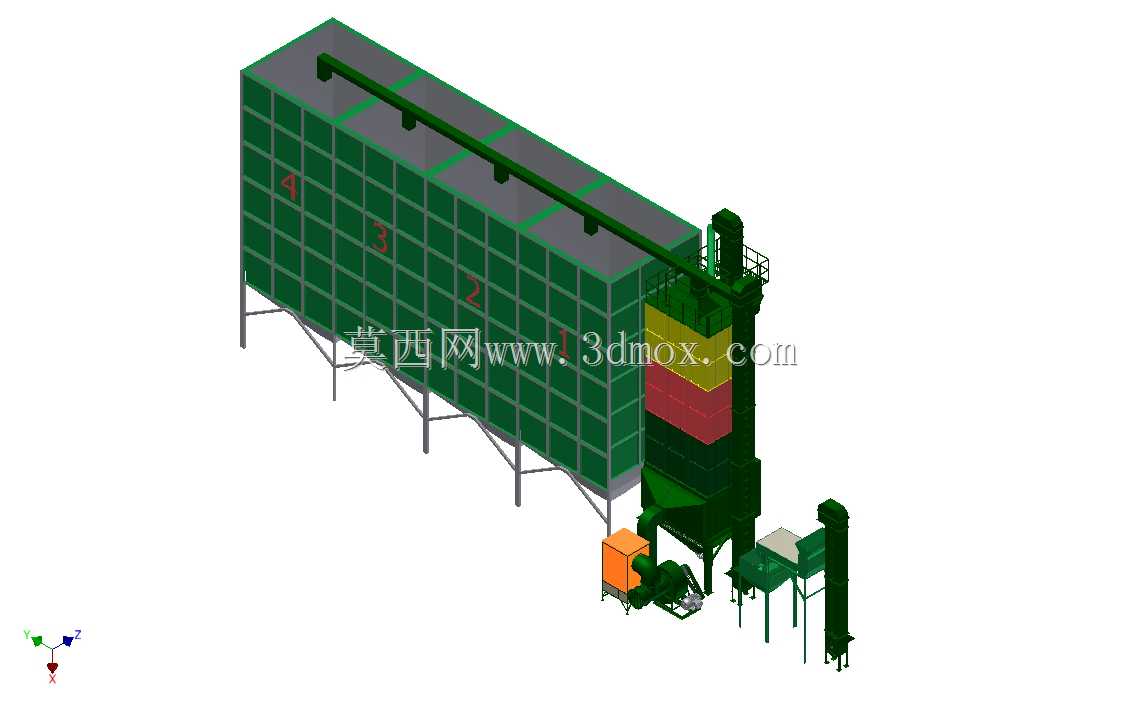

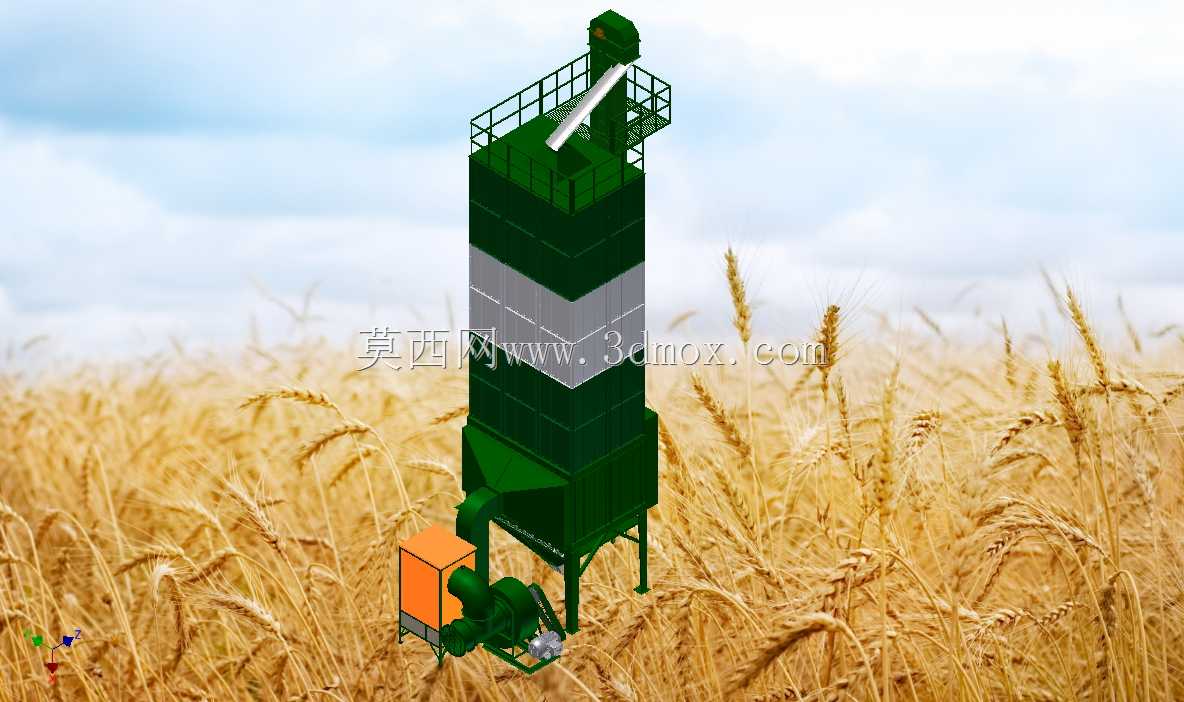

　　这套塔式谷物干燥设备的三维结构，主要面向规模化粮食收储、农场产后处理场景设计，核心用途是在谷物收获后通过可控热风循环降低籽粒含水率，避免高湿粮堆出现发热霉变、发芽损耗，适配小麦、玉米、水稻等主粮的批量干燥作业，可对接粮库收储线、农场集中处理点的连续作业需求。从结构设计逻辑来看，整体采用立式塔架布局，核心干燥段采用分层缓苏+顺逆流烘干的组合结构，中段设置可视化缓苏段结构，可直观观察谷物在干燥过程中的停留状态，顶部设置检修操作平台与进料输送结构，配套安全防护护栏满足高空作业的安全规范要求，底部设置锥形集料斗与出料输送接口，可直接对接后续输送、仓储设备，减少中转环节的物料撒漏。设备侧部集成的热风发生与送风单元，采用独立机架安装，

　　与塔体主结构通过软连接风道对接，既可以减少风机振动传递到塔体引发的结构共振，也方便后期对燃烧炉、风机组件进行单独检修维护，不需要拆解塔体主体结构。在安装边界设计上，塔体主支撑采用四支腿落地结构，支腿底部预留地脚螺栓安装位，安装时需要根据处理量预留对应的设备占地空间，顶部操作平台需要预留足够的检修操作空间，侧部送风单元需要预留通风散热与燃料补给的操作距离，设备整体高度适配常规厂房或露天粮场的安装高度要求，不需要额外做超高建筑改造。结构设计过程中充分考虑了谷物流动的顺畅性，所有与谷物接触的内壁都做了倾角优化，避免出现谷物搭桥、残留的问题，干燥段的风道布局采用均匀布风设计，避免出现局部过热导致谷物焦糊、或者局部风量不足干燥不均的问题，

　　配套的风机选型匹配塔体内部的风阻参数，保证热风可以穿透整个粮层，实现均匀的降水效果。设备顶部的进料斜槽采用耐磨衬板结构设计，可耐受谷物长期冲刷的磨损，延长设备易损件的更换周期，底部集料斗的出料口设置可调式流量控制结构，可根据不同谷物的干燥特性调整出料速度，匹配不同含水率谷物的干燥时长需求。
