纺织生产用织物柔软处理机架结构设计

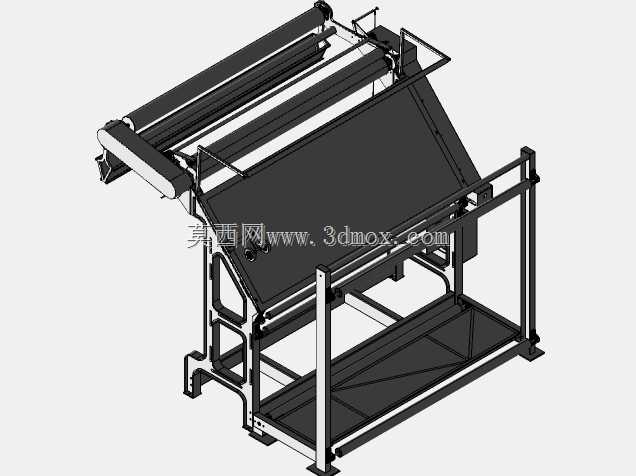

　　这款织物柔软处理设备的三维结构，主要面向印染后整理、家纺面料加工、针织布料生产车间的连续化作业场景，区别于传统槽式浸泡柔软工艺的设备，该结构采用倾斜式操作台面搭配顶部导布辊组的布局，能在布料连续输送过程中完成柔软剂均匀涂布、张力松弛整理的工序，避免布料在处理过程中产生褶皱、拉伸变形的问题。从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，底部设置整板式安装底座，安装时可直接通过地脚螺栓固定在硬化车间地面，无需额外浇筑复杂设备基础，机架底部预留的120mm离地间隙，既方便日常清理车间地面的飞花、落料，也能容纳底部接液槽的排布，承接台面滴落的柔软剂残液，避免污染车间作业环境。倾斜布置的工作台面倾角设置为62度，

　　刚好匹配操作工人站立作业的视觉高度与操作 reach 范围，工人无需过度俯身就能完成布料接头、异常处理的操作，台面上设置的多组可调压条，可根据不同克重的布料调整压紧力度，针对薄型针织布、厚型牛仔布都能保证布料在台面上平稳铺展，不会出现跑偏、打滑的情况。顶部的导布辊组采用悬臂式安装结构搭配侧边张紧调节机构，换布时无需拆卸辊轴就能完成布料穿引，张紧力可通过侧边的调节螺杆精细调整，保证不同幅宽的布料在输送过程中张力恒定，避免因张力过大导致布料纬斜、张力过小出现积布叠布的故障。设备左侧设置的进料导向辊与右侧的出料牵引辊保持水平同轴度公差在0.2mm以内，保证布料进出设备时走布路径平直，不会出现左右偏移的问题，机架侧边预留的电机安装位、

　　传动组件安装空间，可根据产线需求匹配不同功率的减速驱动单元，适配每分钟10米到40米的不同走布速度需求，对接前端的退布机、后端的烘干定型设备都能实现速度匹配，无需额外加装过渡输送机构。从安装边界来看，设备整体长度控制在2.8米，宽度1.6米，高度2.3米，整体占用车间空间较小，适合中小型纺织加工厂的车间布局改造，机架所有焊接位置都做了打磨去应力处理，长期运行不会出现焊接变形导致的辊组错位问题，各辊轴的安装座都采用螺栓连接的可拆卸结构，后期维护更换轴承、辊面时无需拆解整个机架，能大幅缩短设备停机维护的时间。
