工业级单级圆柱齿轮减速箱体结构

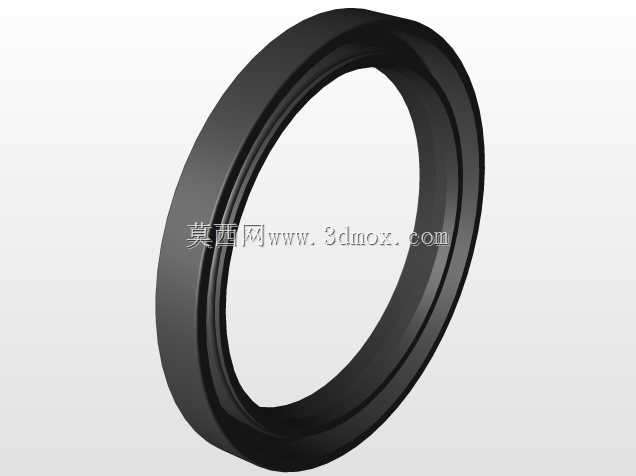

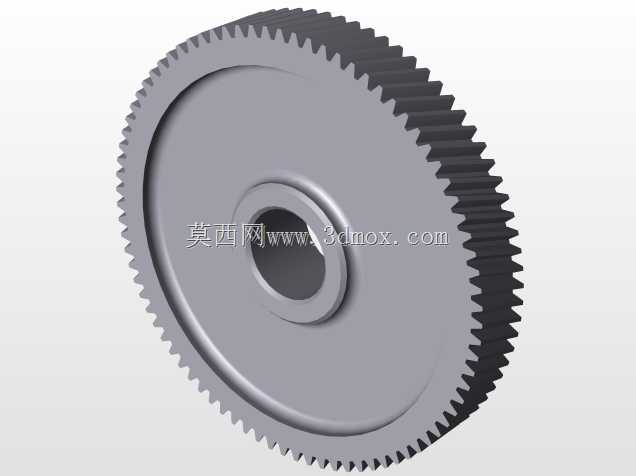

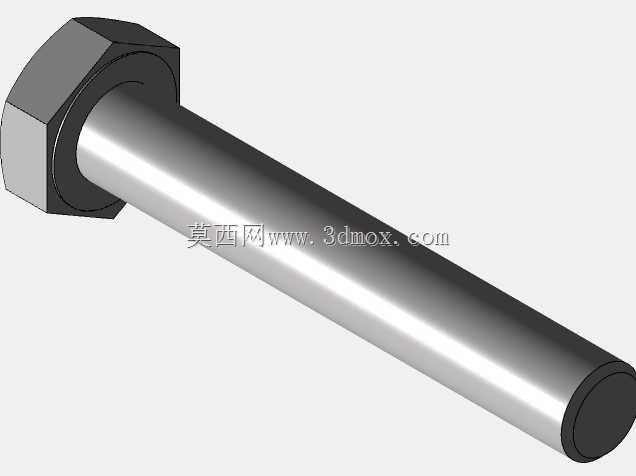

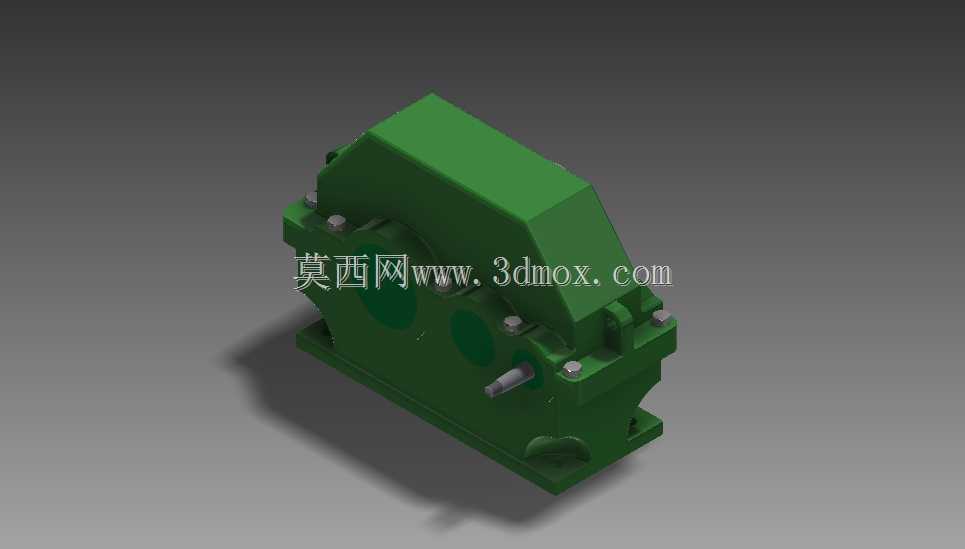

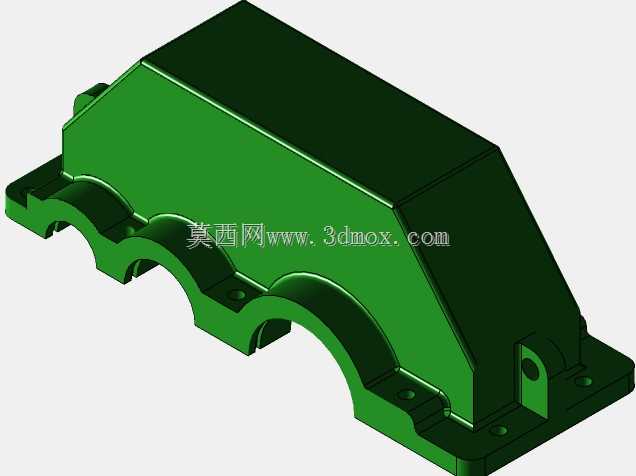

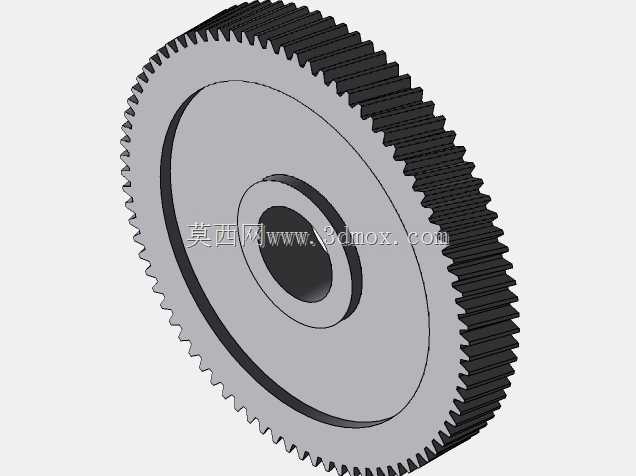

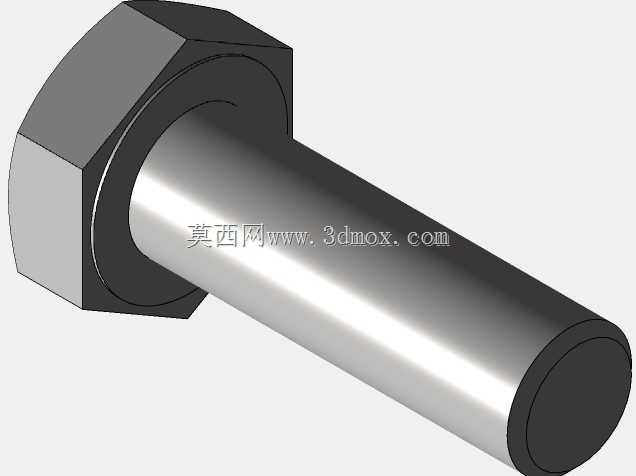

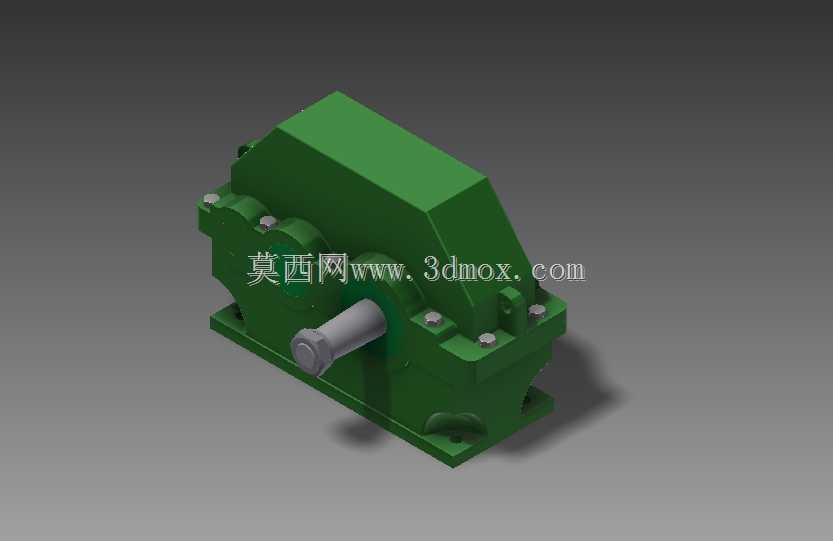

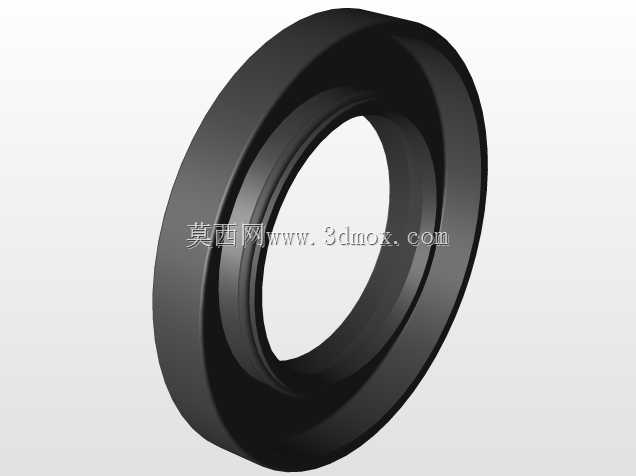

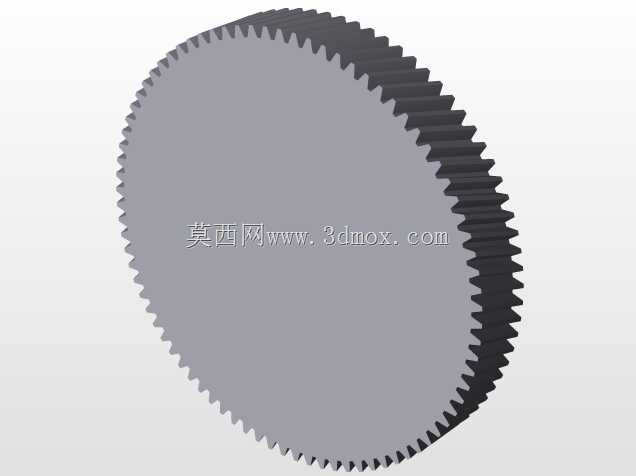

　　这款齿轮箱作为动力传输系统的核心减速部件，常被配套在输送线驱动端、小型建材加工设备、农用机具的动力输出环节，用来匹配原动机高转速低扭矩的输出特性，将输入转速按固定传动比降低后，放大输出扭矩带动工作端负载运转，避免工作机构因扭矩不足出现卡滞、闷车问题。从结构设计来看，整体采用剖分式铸铁箱体构型，倾斜的上箱盖造型完全适配内部大直径从动齿轮的回转空间，不会出现齿轮运转剐蹭箱体内壁的问题，箱盖与下箱体的结合面加工有定位销孔与螺栓连接位，装配时可通过定位销保证上下箱的同轴度，连接螺栓沿结合面均匀排布，能承受齿轮啮合产生的径向与轴向载荷，避免箱体结合面渗油、错位。输入轴端伸出箱体的位置设计有密封安装位，可配套骨架油封阻挡箱体内润滑油泄漏，

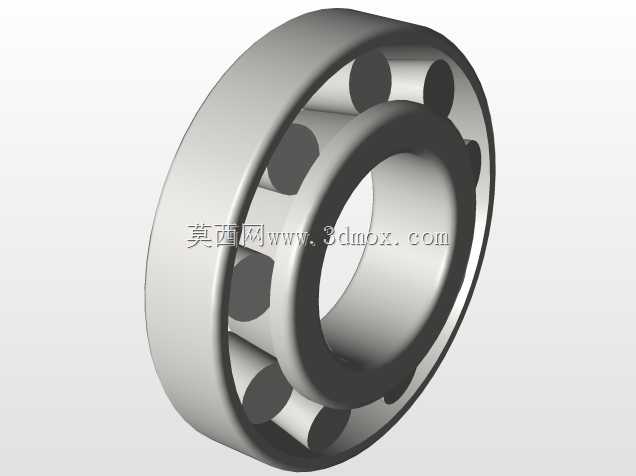

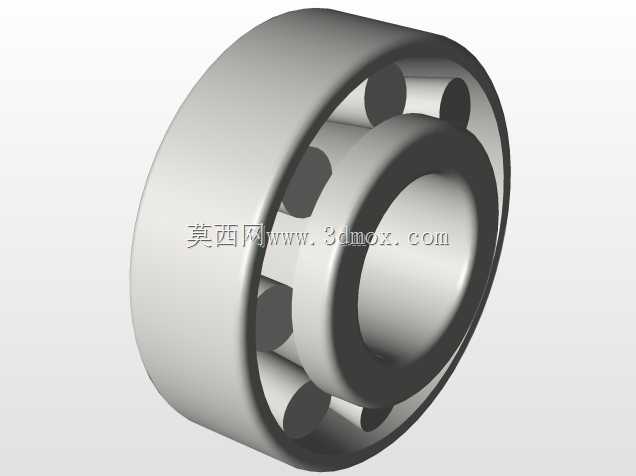

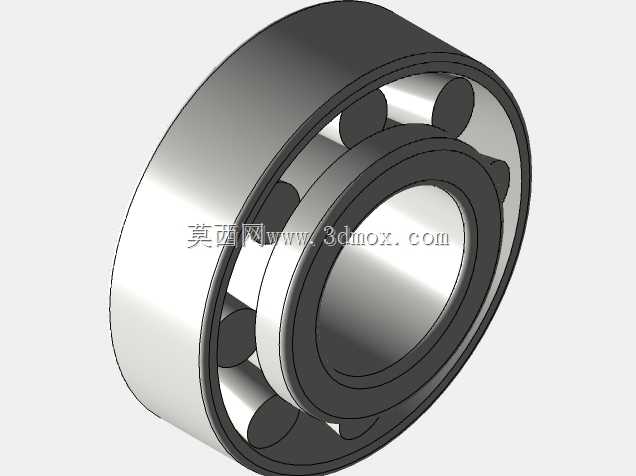

　　同时阻挡外界粉尘、切削碎屑进入箱体内部破坏齿轮啮合面。箱体底部预留了四个带安装孔的地脚支撑，安装孔的中心距按照通用安装边界设计，可直接适配多数常规设备的安装机架，不需要额外加工转接板，地脚位置的箱体做了加厚处理，能承受设备运转时产生的振动，避免长期运行后安装孔开裂、箱体移位。设计过程中优先考虑了装配检修的便利性，箱盖顶部预留了透气塞安装位，可平衡箱体内外气压，避免长时间运转后箱体内温度升高、压力过大导致密封件失效，箱体下部侧面预留了油位观察与放油螺塞的位置，日常维护时不需要拆开箱盖就能观察润滑油液位、更换变质润滑油。内部齿轮的轴系支撑位严格按照轴承外圈尺寸设计镗孔，可配套深沟球轴承或圆锥滚子轴承承受齿轮啮合的径向力，

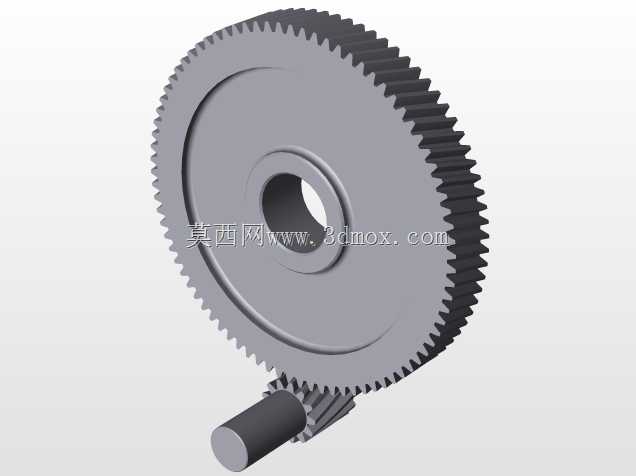

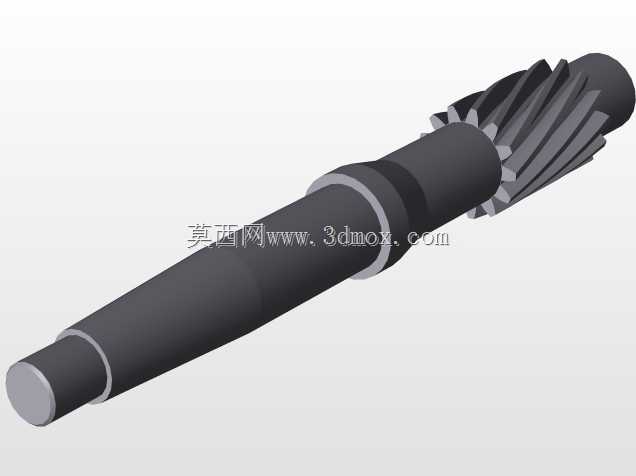

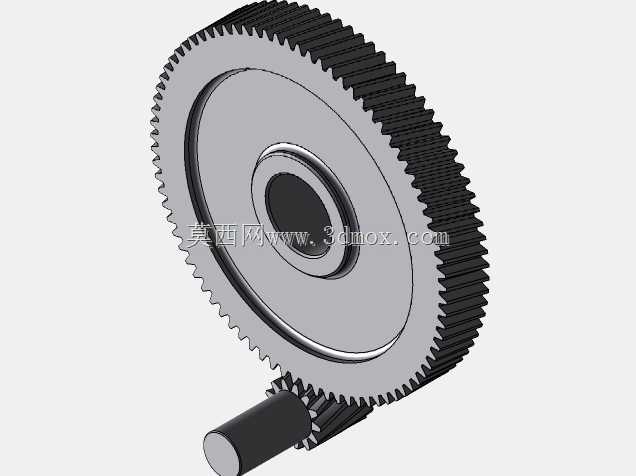

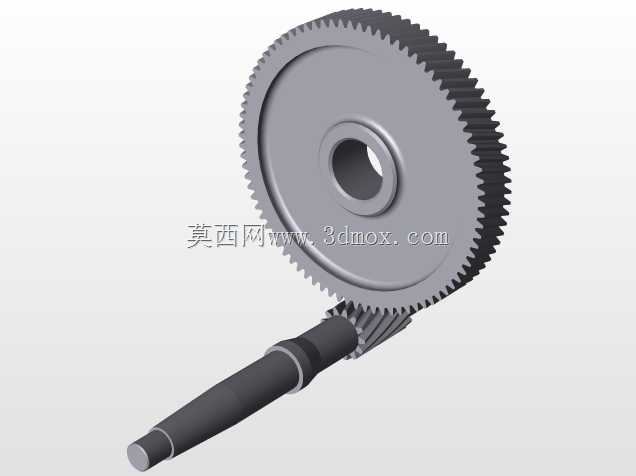

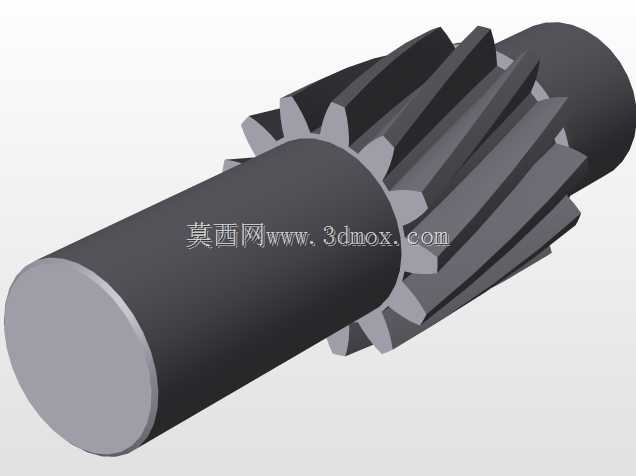

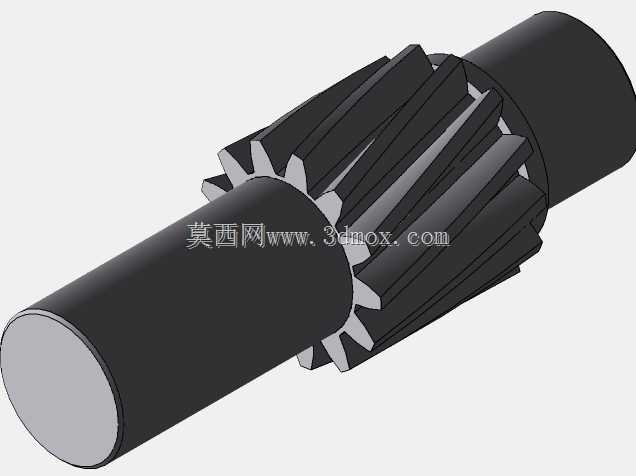

　　输入轴与输出轴的中心距经过精准核算，保证齿轮啮合侧隙处于合理区间，既不会因侧隙过大导致传动冲击、噪音超标，也不会因侧隙过小出现齿轮卡滞、运转发热严重的问题。箱体外部的加强筋沿受力方向布置，在不额外增加箱体整体壁厚、控制整机重量的前提下，提升了箱体的结构刚性，满负载运转时不会出现箱体变形导致的轴系同轴度偏差，可长期稳定在粉尘较多、有轻微振动的工业车间环境下运行，适配常规工况下的连续传动需求。
