螺钉插装式液压集成阀组结构设计

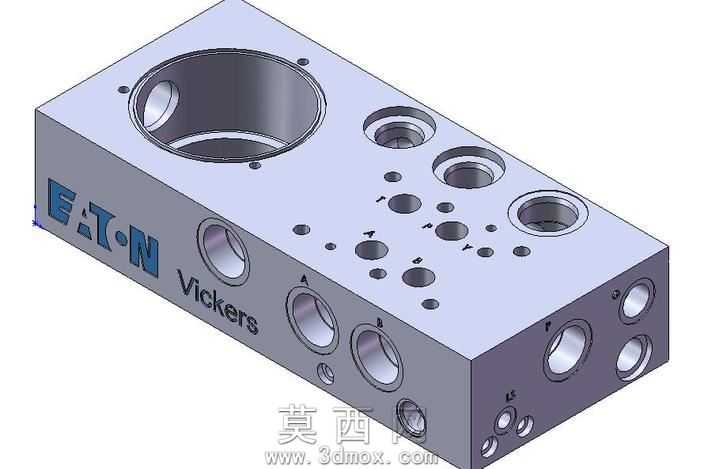

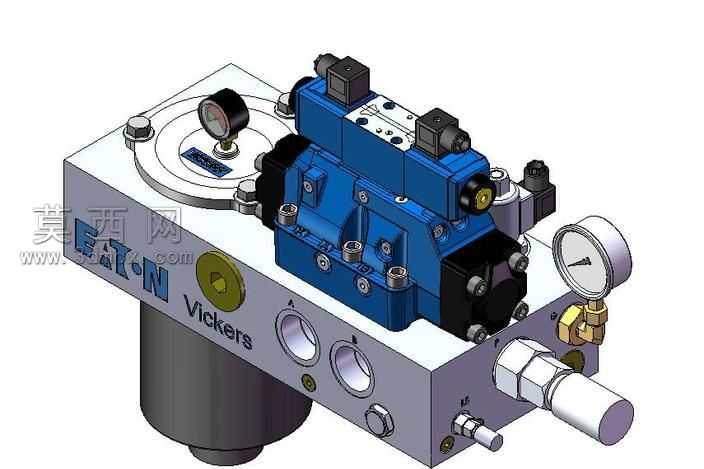

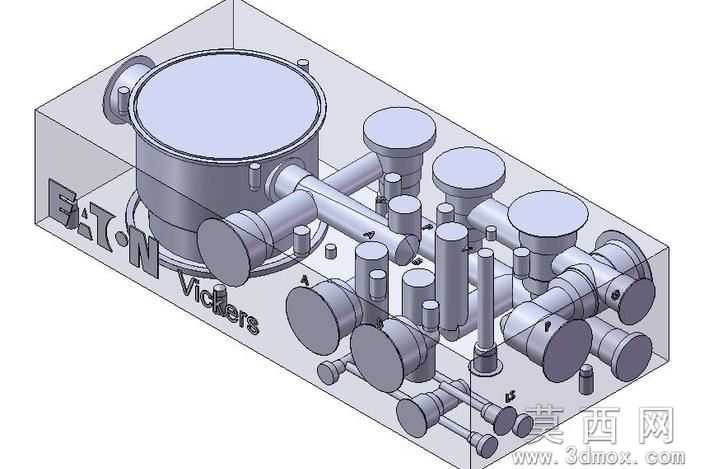

本作品为螺钉插装式液压集成阀组的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体阀块的基体建模，依据液压回路的通流需求规划阀块内部的流道走向，精准避让各元件的安装孔位，避免流道干涉与壁厚不足的问题。建模过程中对每一处安装接口做参数化约束，保证电磁阀、压力表、插装阀芯、管接头等元件的安装基准完全匹配，螺钉连接孔的深度、螺纹规格均按照液压元件的安装标准设定，确保虚拟装配时无错位、无间隙。材质渲染阶段，针对不同部件做差异化材质处理：阀块基体采用铸钢哑光金属材质，还原液压阀块经表面处理后的磨砂金属质感，表面刻印的品牌标识做凹凸贴图处理，还原真实的激光刻印效果；蓝色电磁换向阀采用工程塑料与金属结合的材质表现，阀体部分做半哑光蓝漆质感，电磁铁端盖做发黑金属质感，接线部位做黑色橡胶材质表现；压力表部件分别处理表盘玻璃的高透折射材质、指针的金属材质、表盘刻度的印刷质感，提升模型的真实度；外露的管接头、调节螺钉做镀锌亮面金属材质，与阀块主体形成材质层次区分。结构设计上，该阀组将多个液压控制元件集成在单一阀块上，通过内部流道替代传统的外接管路，减少管路连接的泄漏点，同时缩小整体安装体积；阀组上预留的压力表接口可实时监测回路压力，电磁换向阀采用叠加安装方式固定在阀块顶面，底部的滤油结构与阀块集成设计，实现进油过滤的功能，侧面的油口采用标准管接头连接，适配常规液压管路的安装需求。流形设计阶段重点优化流道的转角过渡，将直角流道做圆弧过渡处理，降低液压油在流道内的压力损失，同时避免流道死角产生的油液淤积问题，所有流道的通径匹配对应元件的流量需求，保证阀组工作时的通流能力稳定。整体模型装配完成后做干涉检查，确认所有活动部件无运动干涉，连接部位无穿透错位，渲染输出的效果图完整呈现阀组的装配关系与外观细节，可用于液压系统的方案展示、结构验证以及教学演示场景。
