弹簧式法兰连接单向止回阀结构设计

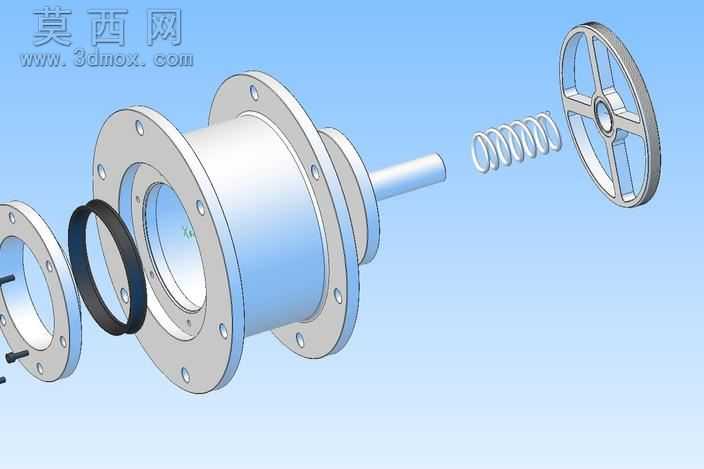

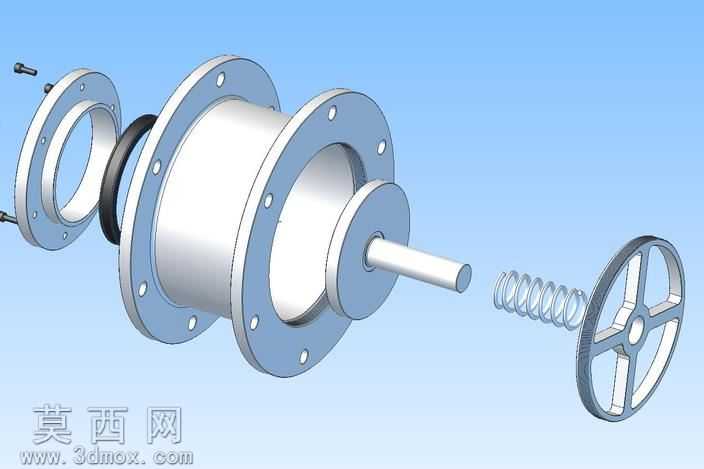

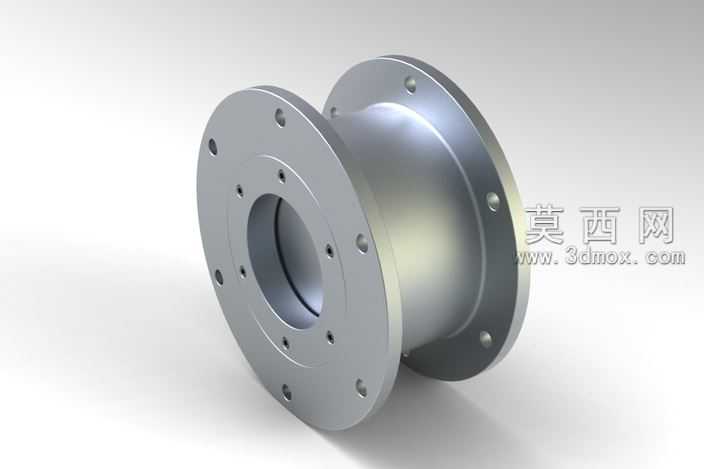

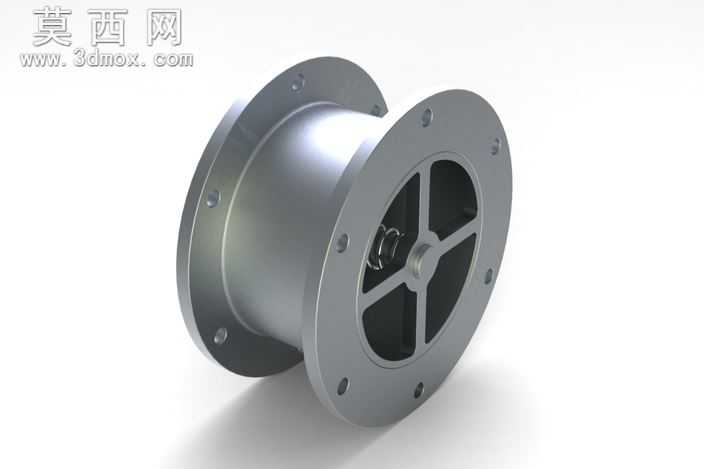

本作品为弹簧式法兰连接单向阀的三维参数化建模成果，建模过程中首先梳理单向阀的核心功能逻辑：仅允许介质沿单一方向流通，反向压力作用下自动截断通路，避免管路介质回流引发的设备故障、介质倒流损耗等问题。建模阶段先完成整体结构的基准定位，以阀体的中心轴线为全局设计基准，依次搭建两端法兰连接结构、中部筒状阀体腔体、内部阀瓣安装位、弹簧限位结构等核心特征。两端法兰采用标准法兰的尺寸规范进行建模，均匀分布的螺栓孔严格遵循同压力等级法兰的孔位排布标准，法兰端面预留密封结构的安装位置，保证模型可直接对接同规格管路的装配仿真需求。阀体中部的筒状结构采用回转类特征建模，内壁做光滑过渡处理，减少介质流通时的阻力损失，外壁厚度根据公称压力对应的强度要求设计，兼顾结构强度与轻量化需求。内部核心止回结构采用弹簧加载式阀瓣设计，阀瓣与阀座的密封面做锥面贴合处理，建模时精准控制密封面的贴合角度与表面精度，保证正向流通时阀瓣可在介质推力作用下克服弹簧预紧力平稳开启，介质流通通道顺畅无突兀结构造成的紊流；反向承压时阀瓣在弹簧弹力与反向介质压力的共同作用下快速压紧阀座密封面，实现可靠截断，避免介质回流。渲染阶段为模型赋予金属材质效果，阀体、法兰、阀瓣等金属部件采用哑光不锈钢材质，调整材质的反射率、粗糙度参数还原金属零件的真实质感，弹簧部件采用合金弹簧钢材质，突出其弹性零件的材质特性；场景搭建采用柔和的影棚布光，多角度光源配合环境遮蔽效果，清晰呈现法兰螺栓孔的排布细节、阀瓣的辐条式支撑结构、阀体与法兰的过渡圆角等细节，让模型的结构特征直观可辨。整个建模过程严格遵循机械设计的公差配合规范，各活动部件之间预留合理的装配间隙，既保证模型的视觉还原度，也可直接用于后续的工程出图、装配干涉检查、流体仿真分析等工作，完整还原弹簧式单向阀的工作原理与结构特点。
