带双输送工位的工业包装设备结构设计

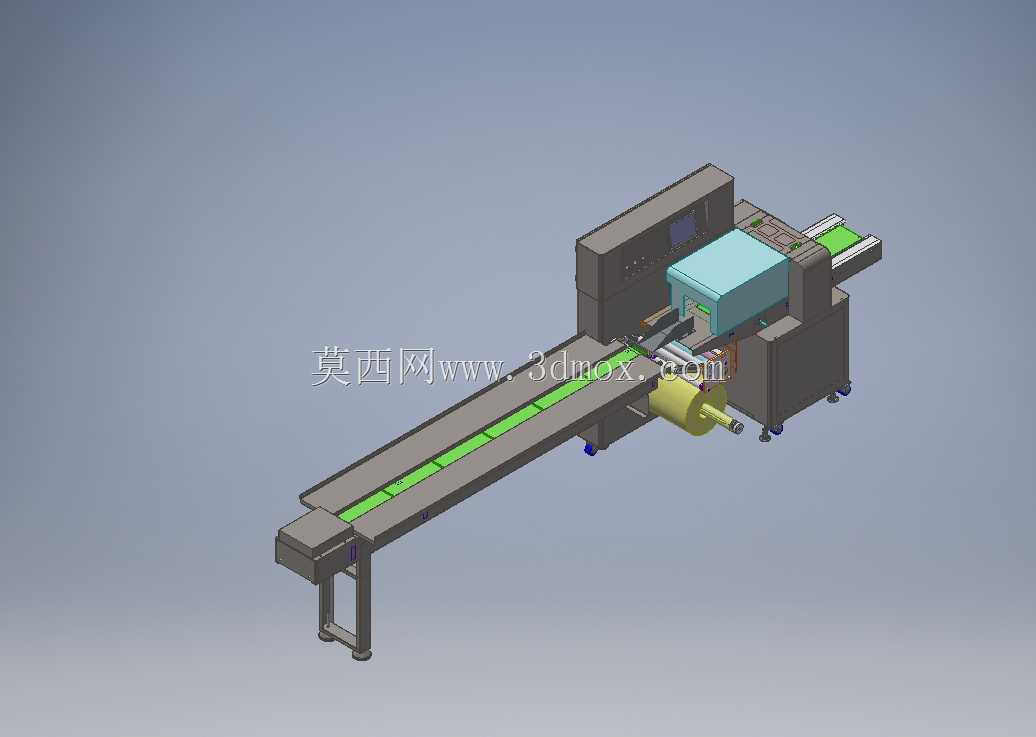

　　这款包装设备的三维结构设计，核心围绕中小规格盒装、袋装产品的外封装工序展开，适配食品、日化、电子元器件等多个生产场景的后段包装需求，可直接对接前段产线的出料端，完成待包装物料的输入、封装、成品输出全流程作业，无需额外增设过多中转接驳工位。从结构布局来看，设备采用分体式输送衔接设计，入料端配置窄幅皮带输送线，可承接前段产线连续输出的单件待包物料，输送线表面做防滑纹理处理，避免轻质物料在输送过程中出现偏移、打滑问题，入料输送段的高度可根据前段产线的出料高度做±50mm范围内的调节，适配不同产线的接驳需求。设备主机舱采用立式框架结构，内部预留封装执行机构的安装空间，框架主体采用方通焊接拼接的结构形式，外部覆盖钣金护板，既可以防护内部传动、

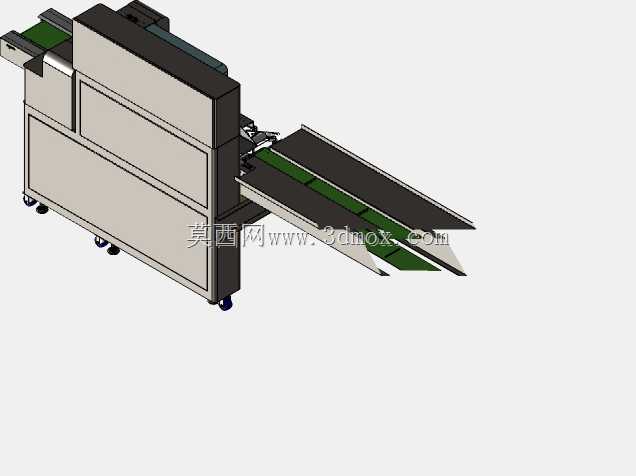

　　执行构件避免生产过程中粉尘侵入，也能避免操作人员误触运行构件引发安全风险，主机舱底部配置可调脚轮与支撑脚杯，方便设备的移位转场以及安装后的水平校准，脚轮采用带刹车的聚氨酯材质，移动过程中不会划伤车间环氧地坪。出料端配置加长型双皮带输送工位，双皮带之间预留间隙用于封装过程中余料、废边的掉落收集，输送线末端做斜向导料板设计，封装完成的成品可顺着导料板滑入成品收集箱或者对接下一段分拣输送线，无需人工逐一取料。设计过程中充分考虑设备的安装边界，整机的长度方向预留1.2米的操作维护空间，宽度方向预留0.8米的检修通道，设备的电控柜集成在主机舱侧部，无需额外外置安装，减少车间的占地空间。设备的传动系统采用集中驱动的布局形式，

　　主电机布置在主机舱下部，通过同步带分别驱动入料、出料输送线以及内部封装机构，传动路径短，传动效率高，后期维护时仅需打开侧部护板即可完成同步带张紧、轴承润滑等常规保养作业。入料端设置物料检测位，可根据待包装物料的尺寸调整检测传感器的安装位置，实现无物料时设备低速待机、有物料时自动提速运行的节能控制，减少设备空转的能耗损耗。出料输送线的输送速度可根据前端封装节拍做对应调整，避免出现成品在出料端堆积卡滞的问题，双皮带的间距也可根据成品包装的尺寸做适应性调节，适配不同宽度规格的包装成品输出需求。
