工业用中厚板轧制加工设备结构设计

　　该设备主要面向冶金板材加工生产场景，用于厚度规格偏大的金属板材连续压延成型作业，在中厚钢板生产、金属板材粗轧工序中承担核心成型功能，可将加热后的金属坯料通过辊组挤压作用，逐步压至目标厚度，同时保证板材的板形精度与内部组织性能达标。从结构设计逻辑来看，整体采用双侧牌坊式机架作为承载主体，这种闭式框架结构能够承受轧制过程中产生的巨大轧制反力，避免机架出现过大弹性变形影响板材厚度精度，机架两侧的安装基面预留了足够的螺栓固定点位，可直接与车间设备基础的预埋钢板配合安装，安装边界需预留辊组更换、传动部件维护的操作空间，设备沿轧制方向的长度适配常规中厚板轧制线的工位排布，宽度方向可根据生产板材的最大幅宽调整辊身长度参数。

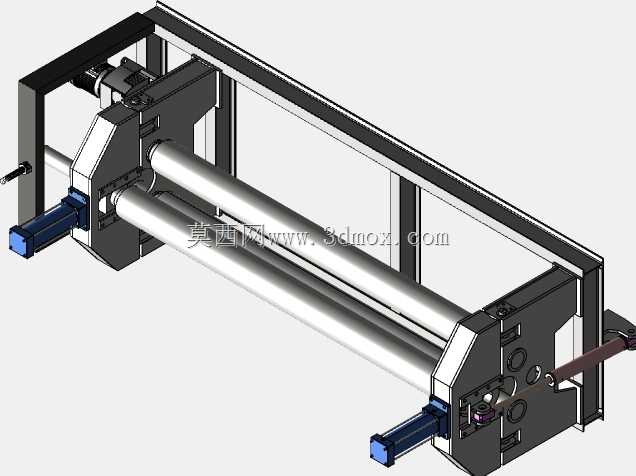

　　核心工作部件为平行布置的双工作辊结构，辊系两端通过轴承座装配在机架的窗口内，两侧配置的压下调节机构可精准调整两辊之间的辊缝间隙，适配不同厚度规格的板材轧制需求，压下部件采用伺服驱动配合丝杠传动的结构，调节精度可满足中厚板轧制的厚度公差要求，同时在辊系的传动侧预留了与主驱动装置连接的接口，可根据产线动力配置匹配对应功率的减速驱动单元。设备的进料侧与出料侧可配套输送辊道使用，实现板材的连续送进与输出，机架上预留的辅助接口可安装导卫、冷却润滑管路等配套部件，满足实际生产中的工艺配套需求。设计过程中充分考虑了重载工况下的结构强度，牌坊主体采用厚钢板焊接后去应力处理的工艺方案，辊轴选用高强度合金钢材调质处理，能够承受长时间重载轧制的载荷冲击，

　　各运动副的润滑点位均做了集中供油的油路设计，减少日常维护的工作量。从安装适配性来看，设备的整体重心落在机架底部的支撑平面内，无需额外设计复杂的配重结构，基础施工时只需按照安装图预留对应深度的地脚螺栓孔即可完成固定，设备周边预留的维护空间可满足辊件更换、轴承检修等常规运维操作的空间需求，无需额外拆解周边配套设备即可完成核心部件的拆装作业。
