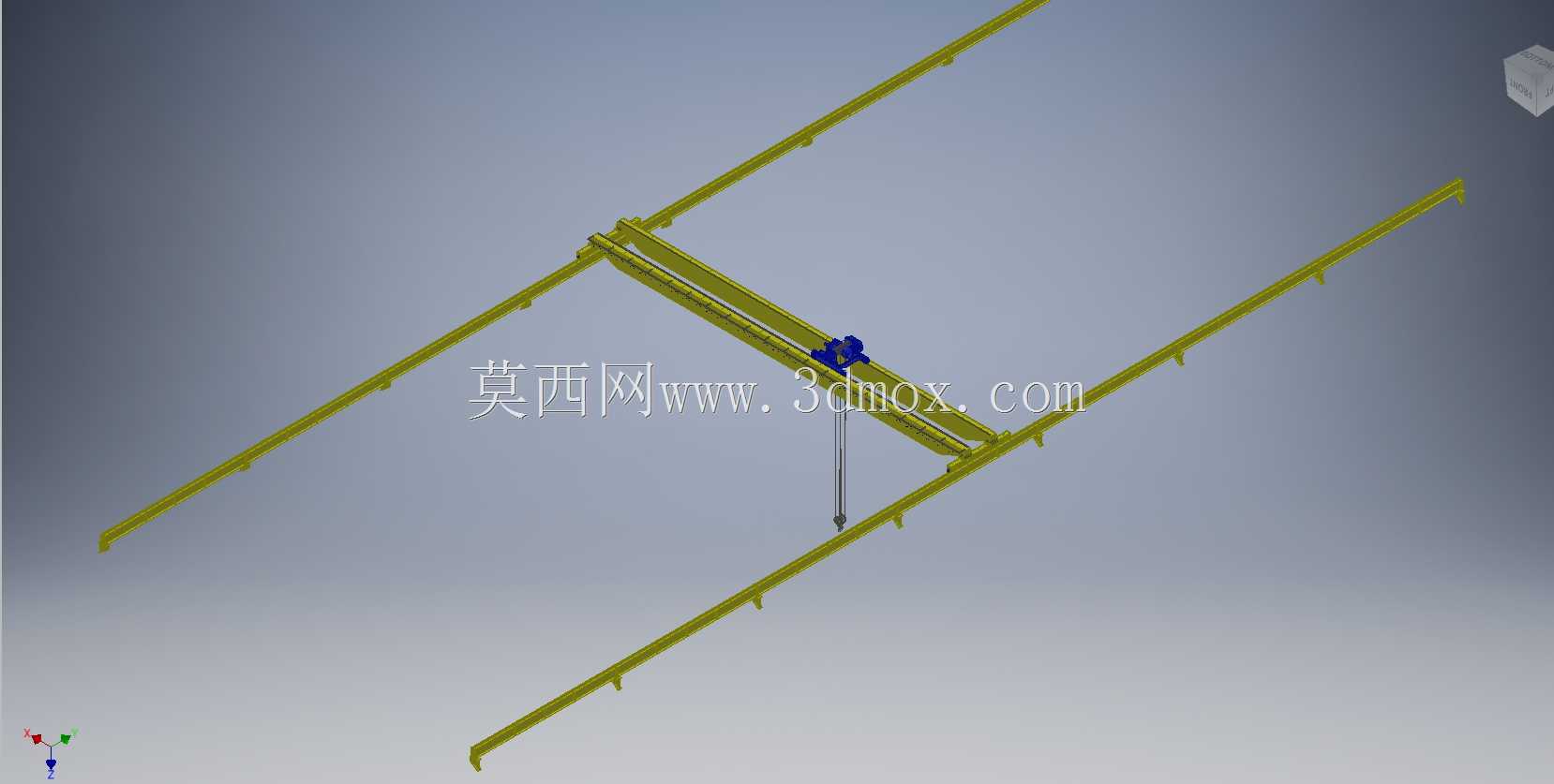

五吨级二十米跨度桥式起重设备结构设计

　　这款起重设备主要面向中小型工业厂房的室内物料转运场景，额定起升载荷为5吨，主梁跨度达到20米，适配常规大跨度生产车间的柱距布局，可覆盖车间内绝大多数生产工位的物料调运需求，从原材料卸货区到机加工工位、再到成品暂存区的全路径物料转移都能通过该设备完成，无需额外配置转运车辆，能大幅降低车间内的短驳物流成本。在结构设计层面，主梁采用箱型梁结构形式，通过合理布置腹板与翼缘板的厚度梯度，在保证整体刚度满足重载下挠度要求的前提下，尽可能降低主梁自身重量，减少运行机构的负载损耗，端梁部分采用对称式轮组布局，配合轨道限位结构，可保证大车运行过程中的平稳性，避免出现啃轨、运行偏斜等常见问题。起升机构布置在主梁中部的小车上，小车沿主梁上的轨道横向运行，

　　配合大车的纵向移动，可实现覆盖范围内任意点位的物料吊装，起升钢丝绳采用双绳对称排布，能有效减少吊重摆动幅度，提升吊装作业的对位精度，对于机加工环节的重型工件上下机床、装配环节的部件对位等对精度有一定要求的作业场景也能适配。安装边界方面，该设备的轨顶标高需要结合厂房檐口高度预留足够的安全距离，主梁端部与厂房立柱之间要预留符合安全规范的检修间隙，小车行程的两端设置机械限位与缓冲装置，避免运行超程引发碰撞，供电方式可根据车间实际条件选择滑触线或者电缆卷筒形式，整体结构的受力点经过反复校核，在额定载荷下的主梁静挠度控制在标准允许范围内，长期重载运行也不会出现永久性结构变形。在实际使用场景中，这类跨度的起重机多用于机械加工车间、

　　金属结构件生产车间、中小型仓储库区的重物调运，相比大吨位起重设备，它的运行速度设置更适配频繁启停的短距离调运作业，操作门槛更低，日常维护也更简便，主要易损件均采用行业通用规格，更换成本低，设备的整体结构布局紧凑，不会过多占用厂房上部的有效空间，对于层高有限的老旧厂房改造升级也有较好的适配性。建模过程中对各连接节点的螺栓排布、焊缝位置都做了还原，可直接用于结构受力仿真验证、安装方案模拟等工作，能为同类型起重设备的选型、改造提供直观的结构参考。
