长条形直线滑动导轨结构设计

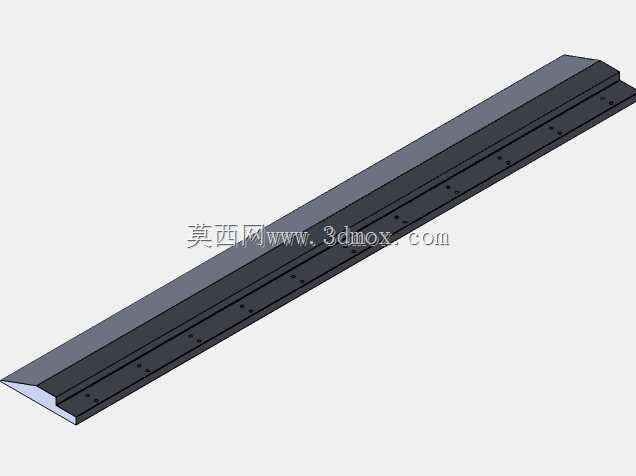

　　这款长条形导向部件的设计，首先要匹配自动化产线、精密检测设备、机床进给单元这类需要高精度直线往复运动的场景，作为承载运动载荷、约束运动轨迹的核心部件，其安装基面的平面度要求、自身的直线度公差直接决定了整套运动机构的运行精度。从结构来看，整体采用等截面长条形设计，主体为一体化成型的刚性基体，沿长度方向均匀排布多组安装沉孔，安装时可通过内六角螺栓直接将导轨固定在设备安装基座上，沉孔设计可保证螺栓头部完全埋入导轨基体表面，不会凸出干涉滑块的往复运动，避免运动过程中出现卡滞、刮擦的问题。导轨的滑动接触面采用对称式的V型或矩形导向面设计，两侧导向面的平行度公差控制在微米级，可配合对应规格的滑块实现低摩擦系数的往复滑动，

　　既能承受垂直于安装面的正向载荷，也能承受侧向的倾覆力矩，适配不同安装姿态下的载荷需求。设计过程中首先确定的是安装边界尺寸，导轨的总长度可根据设备的实际行程需求做系列化延伸，宽度方向的尺寸与配套滑块的跨距匹配，保证滑块在全行程运动过程中不会出现偏载，导轨两端做了小角度的倒角处理，既方便滑块的初始装配导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或损坏配套密封件。在实际应用场景中，这类导轨常被用在电子元器件的贴片设备进给轴、激光切割设备的横向移动单元、精密检测仪器的样品输送平台上，相比滚动式导轨，这种一体式滑动导轨的结构更简单，抗冲击载荷能力更强，在多粉尘、有少量切削液飞溅的加工车间环境中，只要做好基础的润滑防护，

　　就能长期保持稳定的导向精度，不会因为微小粉尘进入滚道而出现卡顿、精度快速衰减的问题。导轨基体的厚度经过载荷校核，在额定负载下不会出现明显的挠曲变形，安装时只需要保证基座安装面的平面度符合要求，按照规定的扭矩锁紧安装螺栓，就能保证导轨自身的直线度精度，不需要额外的刮研调整，能大幅降低现场装配的调试难度。导向面的粗糙度经过精加工处理，表面储油槽的设计可以在润滑脂填充后形成均匀的油膜，降低滑动过程中的磨损量，延长部件的整体使用寿命，沿长度方向的安装孔间距采用等距排布，适配不同长度规格的系列化安装需求，用户可根据自身的行程要求截取对应长度，不需要重新设计安装孔位，能有效缩短设备的设计开发周期。
