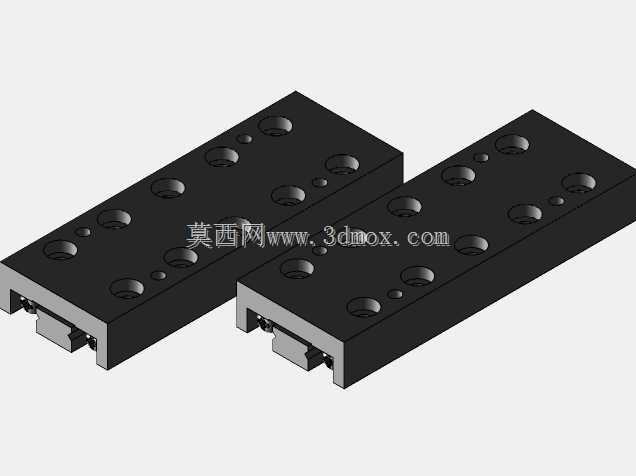

小行程交叉滚轮直线导轨副结构

　　做精密滑台设计的时候，很多人第一反应是选滚珠直线导轨，但在行程短、安装空间紧凑、同时需要承受多方向复合载荷的场景下，交叉滚轮式的线性导轨反而有更突出的表现，这次梳理的这款1.5mm滚柱直径、50mm额定行程的交叉滚轮导轨，就是针对这类窄空间精密导向场景做的结构设计。

　　先从实际应用场景说起，这类小规格交叉滚轮导轨最常出现在光学调整架、微型检测设备的位移台、半导体封装的拾取工位、小型医疗检测仪器的样本推送机构里，这些场景的共同特点是安装空间的宽度方向尺寸卡得极紧，常规滚珠导轨因为滑块和轨道的截面尺寸限制，往往塞不进去，同时这类工位的负载不大，但对导向的直线度、反向间隙的控制要求很高，不允许出现爬行、卡顿的情况，而且很多时候需要同时承受垂直方向的压载、水平方向的侧载，甚至小幅度的倾覆力矩，普通的滑动导轨摩擦力大，低速容易出现粘滑，微型滚珠导轨的抗倾覆能力弱，侧向负载能力差，交叉滚轮导轨刚好能补上这个缺口。

　　从功能特性上看，这款导轨采用双列交叉排列的圆柱滚轮作为滚动体，滚轮的轴线和导轨运动方向呈45度交错布置，相邻滚轮的受力方向互相垂直，这样一来，单条导轨就能同时承受径向、反径向、侧向四个方向的载荷，不需要像普通滚珠导轨那样要成对平行安装来抵抗侧向力，在很多单导轨悬臂使用的微型工位上，这个特性能省掉大量的安装调试工作量，也能缩小整体机构的宽度尺寸。和同尺寸的滚珠导轨比，交叉滚轮的接触形式是线接触，滚动体和滚道的接触面积更大，额定动载荷能高出30%左右，刚性也更好，在频繁做短行程往复运动的工位上，不会因为滚珠的进出承载区出现运动阻力波动，低速运行的平稳性更优。

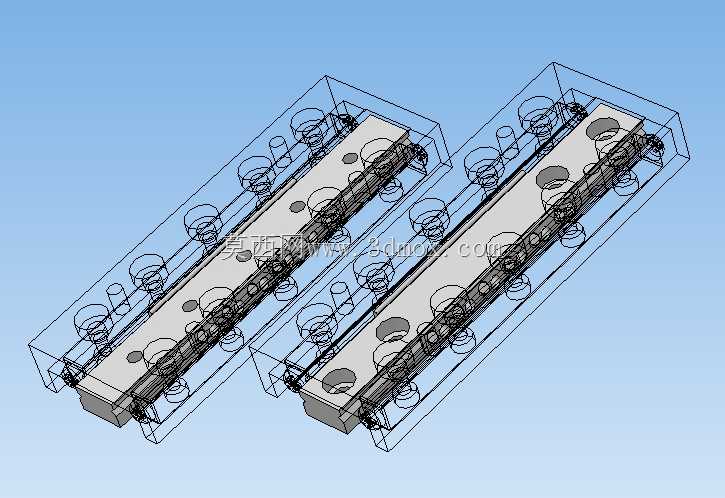

　　设计思路上，这款导轨采用了轨道和滑块一体化的保持架结构，滚轮被限制在保持架的对应槽位里，不会在运动过程中出现脱落、错位的问题，导轨的两个安装基面都做了精密的磨削加工，安装的时候只需要把导轨基准面贴紧设备的安装定位面，用螺丝锁紧就能保证导向精度，不需要额外配磨调整垫片。滚道的截面采用和滚轮直径匹配的圆弧修形，避免滚轮在滚道内出现边缘接触，减少局部应力集中，延长导轨的使用寿命。行程限位做在导轨的两端，采用内置的弹性限位块，避免滑块运动到行程末端的时候出现硬碰撞，同时限位结构不突出导轨的安装基面，不会额外占用安装空间。

　　再说到尺寸和安装边界，这款导轨的单根轨道截面宽度很窄，整体厚度薄，适配的安装空间高度可以控制在很低的范围内，额定行程50mm，滑块的总长度比行程长出的部分就是两端的限位余量和滚轮的安装长度，安装孔采用等间距布置的螺纹孔，孔位的公差控制在±0.02mm范围内，和常规微型滑台的安装孔位可以通用互换。需要注意的是，这类交叉滚轮导轨的预紧是通过滚轮和滚道的尺寸选配来实现的，安装的时候不需要额外调整预紧力，只要把固定螺丝按对角线顺序均匀锁紧，就能达到设计的预紧效果，不会出现预紧过大导致运动阻力骤增，或者预紧不足出现间隙的问题。另外因为滚轮是交叉排列的，安装的时候要注意避免滑块从轨道上完全抽出来，不然滚轮容易从保持架里脱落，重新装回的时候要逐个核对滚轮的排列方向，不然会出现运动卡滞、受力不均的问题。

　　在实际选型的时候，这类导轨不需要计算复杂的载荷系数，只要确认工位的总负载、倾覆力矩在额定范围内，安装空间的尺寸能放下导轨的截面，就可以直接选用，因为线接触的滚动形式，它的寿命计算比滚珠导轨更简单，维护也更方便，只需要定期在滚道表面涂抹少量低粘度的润滑脂，就能保证长期运行的平稳性，不需要复杂的润滑管路设计，非常适合紧凑型的精密设备使用。很多做微型自动化设备的工程师容易忽略这类导轨的优势，一味追求常规滚珠导轨，最后要么安装空间不够，要么侧向刚性不足，其实在短行程、多方向受载的精密导向场景下，交叉滚轮直线导轨的综合表现往往更适配实际工况需求。
