皮带传动式垂直升降调节机构

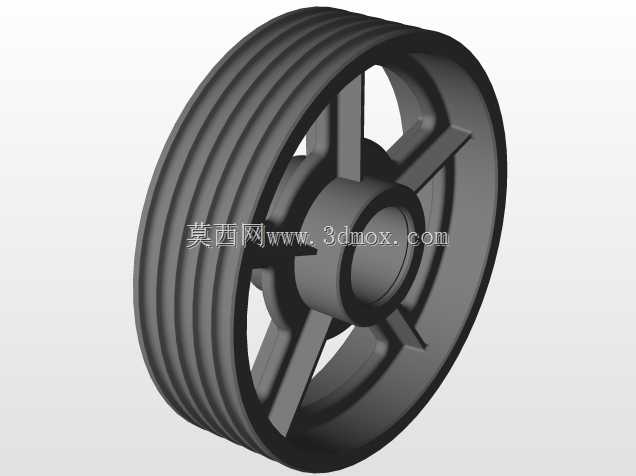

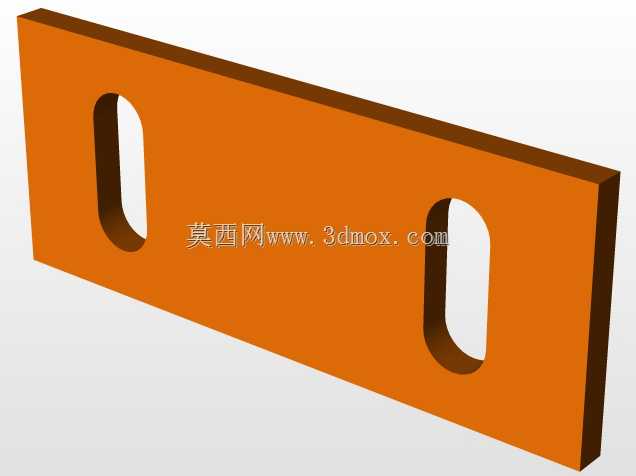

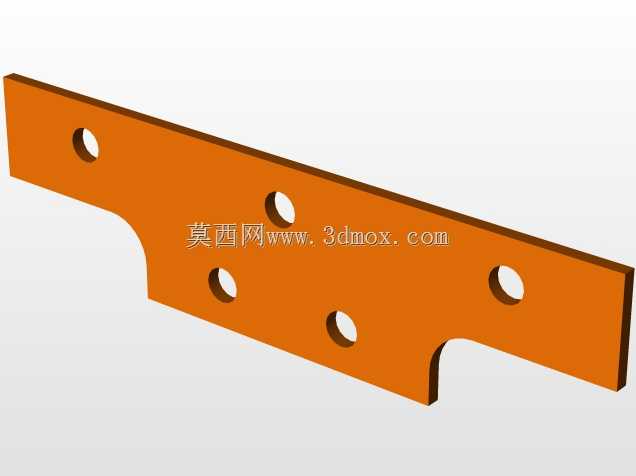

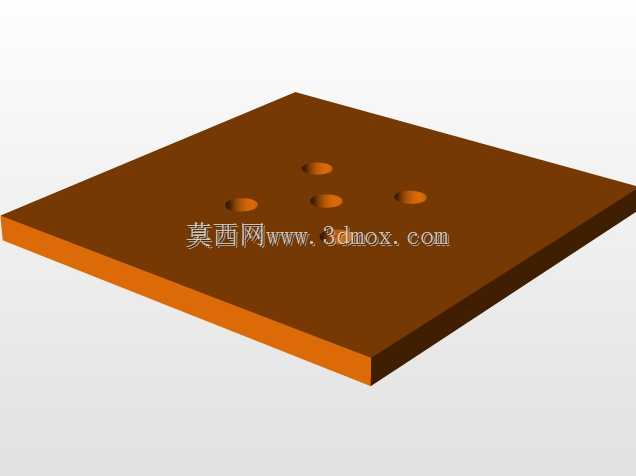

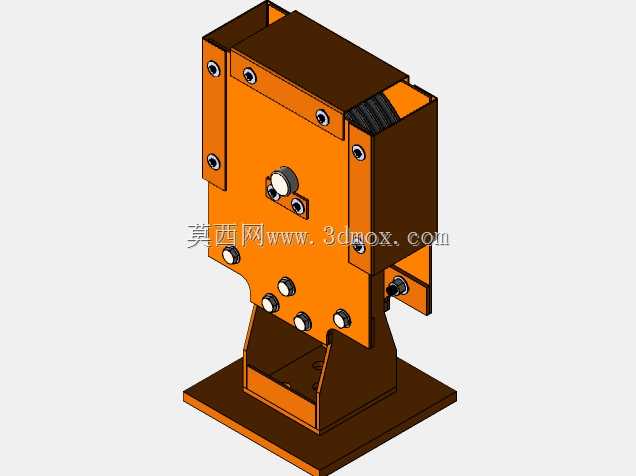

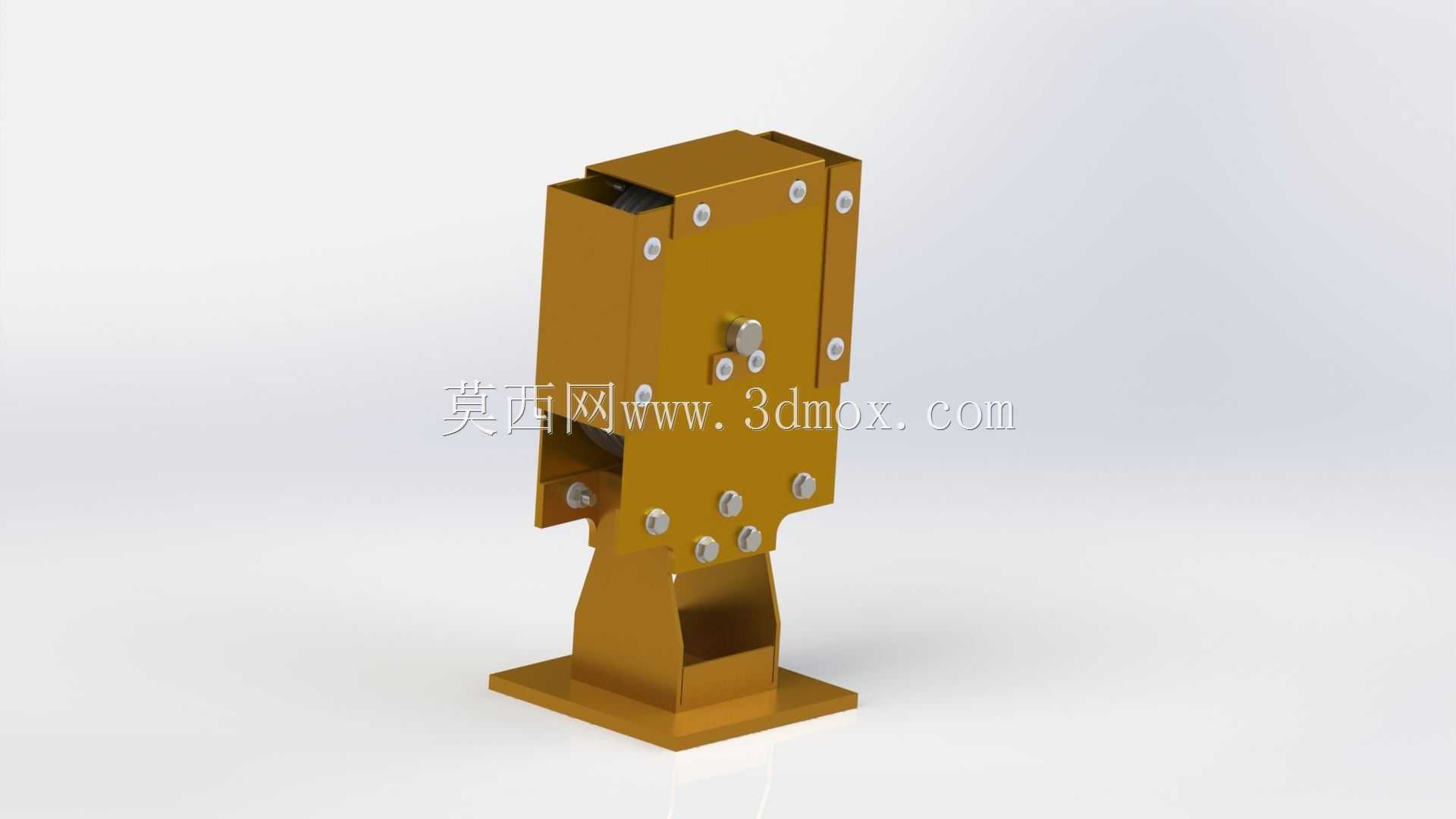

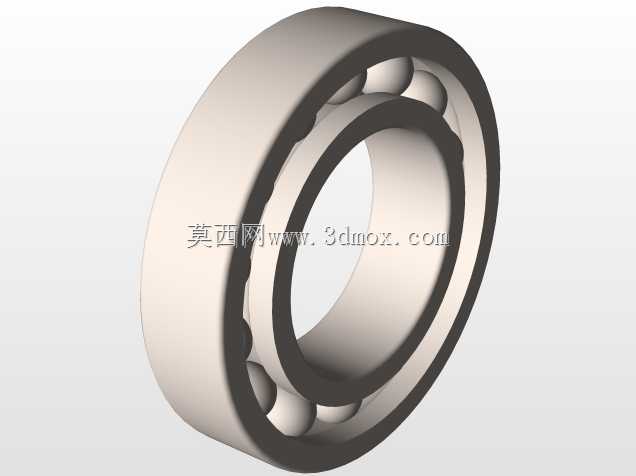

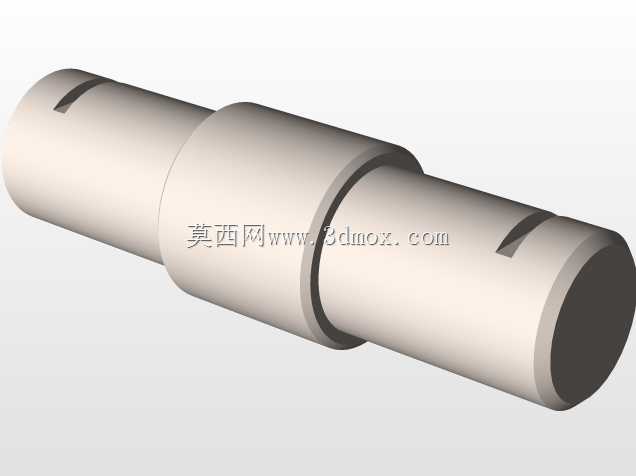

　　这款皮带轮传动的升降机构，常应用在轻载工位的高度调节场景，比如小型装配线的工件托举、检测工位的探头高度适配、电子产线的物料位姿调整，相比丝杆升降结构，皮带传动的运行噪音更低，传动过程无刚性冲击，适合对运行平稳性有要求的近距离垂直位移场景。从结构设计来看，整体采用立式箱型承载框架，橙色面板作为传动组件的安装基准面，所有带轮张紧座、导向限位块都直接固定在面板上，棕色的箱式外壳既可以遮挡内部传动皮带、带轮组件，避免生产过程中杂物卷入传动副，也能提升整体结构的抗扭刚度，底部的一体式安装底座预留了螺栓固定孔位，安装时可直接通过螺栓锁紧在设备机架台面，不需要额外加工转接安装板，降低现场装配的适配工作量。设计时优先考虑了传动张紧的调节便利性，

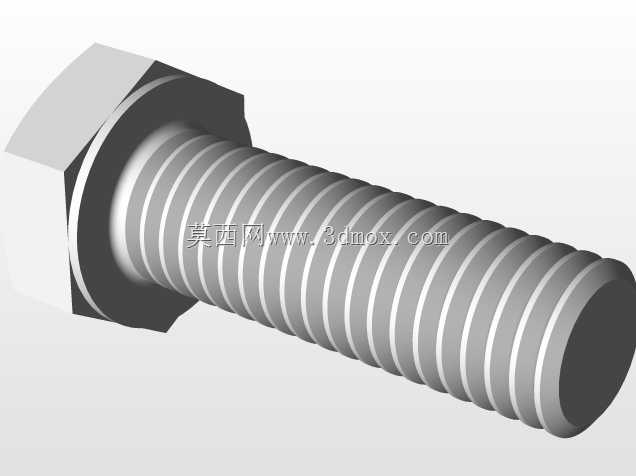

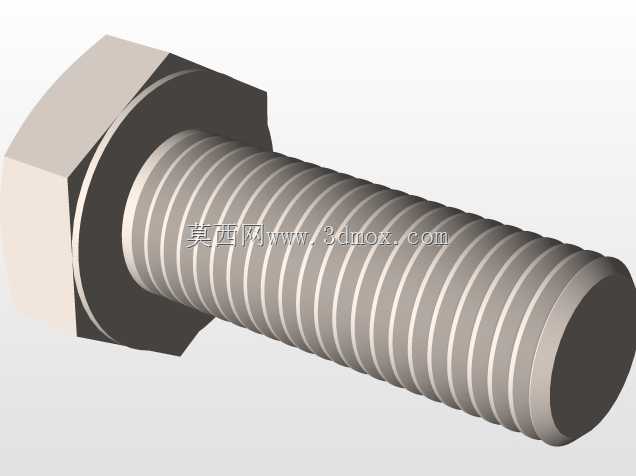

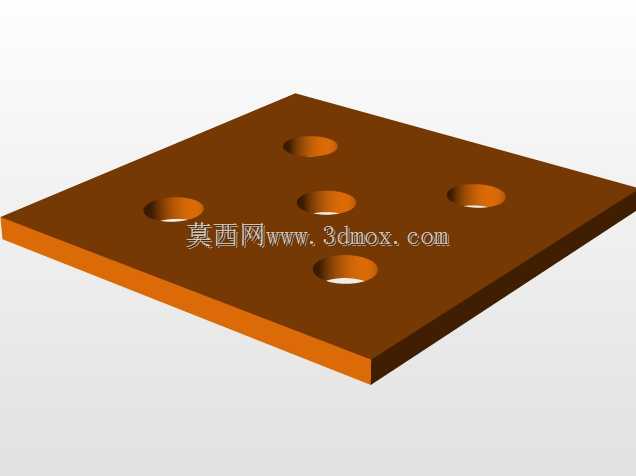

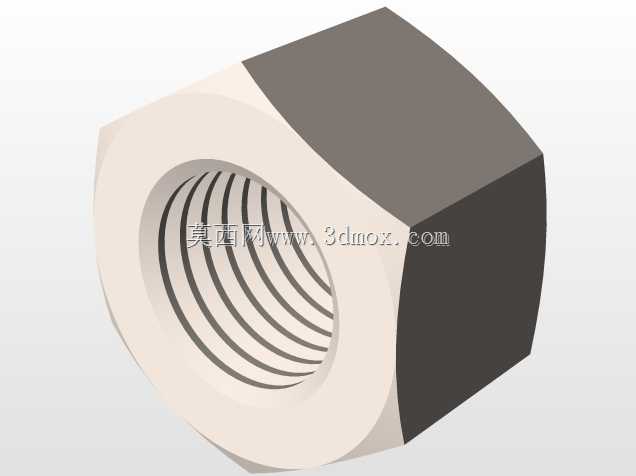

　　面板上外露的调节旋钮对应皮带张紧结构，不需要拆开外壳就能完成皮带张紧度的调整，日常维护效率更高；多组紧固螺栓沿面板受力点均匀分布，将传动过程中的载荷分散到整个箱型框架上，避免局部应力集中导致的面板变形。导向部分采用内置滑动导向副，隐藏在箱型结构内部，升降滑台的运行轨迹被严格限制在垂直方向，侧向偏移量控制在小范围内，保证升降过程的位置精度。安装边界方面，底座为方形平板结构，固定孔位沿底座边缘对称布置，整体立式布局占用的台面安装面积较小，适合安装空间紧凑的工位；升降行程适配轻载短距离调节需求，额定载荷范围内运行无卡顿，皮带传动的反向间隙小，重复定位精度能满足常规工位的调节要求。结构上没有冗余的外露部件，所有传动部件都做了遮挡防护，符合车间生产的安全防护要求，不会出现操作人员误触传动部件的风险；整体装配逻辑清晰，零部件拆分符合加工工艺要求，面板、外壳、底座都采用板材折弯+机加工的工艺即可完成生产，加工成本可控，适合小批量设备配套使用。
