立式伺服驱动跳汰分选执行机构设计

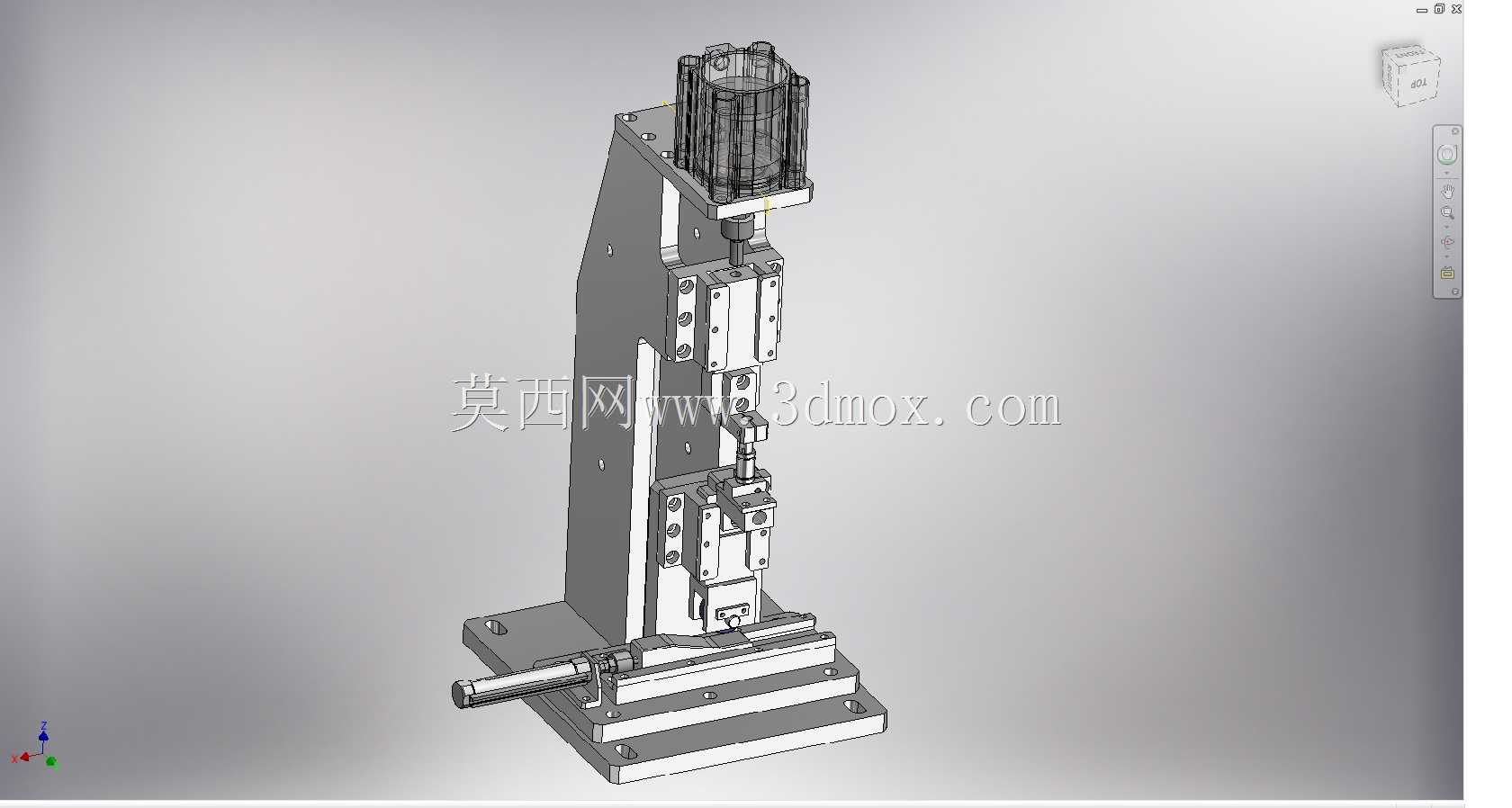

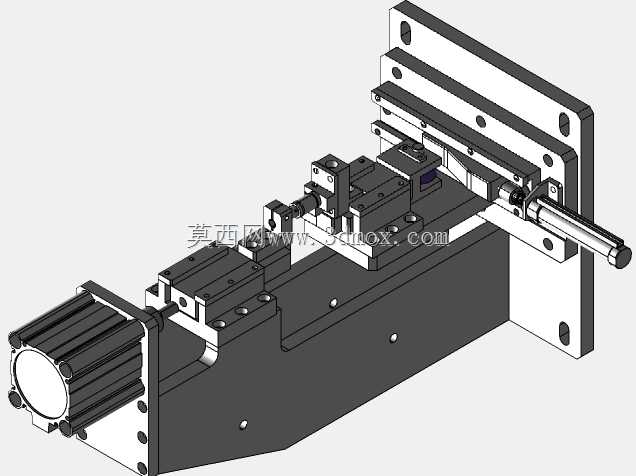

　　这套立式结构的跳汰执行机构，主要面向电子通讯类小尺寸零部件的精密分选工序，在3C电子零部件加工产线中，常布置在精密冲压、注塑工序之后，针对尺寸公差带窄、外观瑕疵难通过肉眼快速分拣的微型结构件做高频次的往复分选动作，替代传统人工分拣的低效与误判问题。整体采用立式L型安装基座作为承载主体，基座底部设计有带定位销孔的安装法兰面，可直接固定在产线的铝型材工作台面上，安装边界控制在较小的占地范围内，不会占用过多产线排布空间，基座立面经过铣削加工保证平面度，为后续直线运动模组提供可靠的安装基准。顶部的驱动单元采用立式安装的伺服动力部件，通过联轴器直接连接下方的直线导向模组，省去了同步带、齿轮等中间传动环节，既降低了传动间隙带来的分选精度误差，

　　也减少了日常维护的润滑、张紧等工作量。直线运动部分采用双列直线导轨搭配滑块的导向结构，相比单导轨设计，可承受更大的偏载力矩，在高频往复运动过程中不会出现卡顿、侧倾问题，运动末端连接的分选执行头，可根据待分选零件的外形更换对应的夹具吸头，适配不同规格的通讯类小零件分选需求。机构下部设置了可调节的工件定位工装，工装通过横向的调节螺杆可实现X向的位置微调，配合导轨侧的锁紧螺钉，可快速适配不同尺寸的来料载具，换型调整时间可控制在十分钟以内，适配多品种小批量的通讯零部件生产场景。设计过程中优先考虑了运动部件的动平衡，将驱动单元的重心与直线运动模组的中心轴线重合，避免高速往复运动时产生额外的振动传递到安装基座，

　　保证分选动作的重复定位精度控制在合理范围内，同时所有外露的运动部件都预留了安全防护罩的安装位，现场部署时可加装透明亚克力护罩，避免操作人员误触运动部件引发安全隐患。整体结构的管线全部沿基座立面的走线槽布置，动力线、信号线分开排布，避免信号干扰影响驱动单元的正常运行，基座底部还设计有接料槽的安装位，分选后的合格件、不合格件可通过对应的溜槽直接进入下方的收料盒，无需额外搭建辅助接料结构。
