双工位桌面式自动锁螺丝作业设备结构

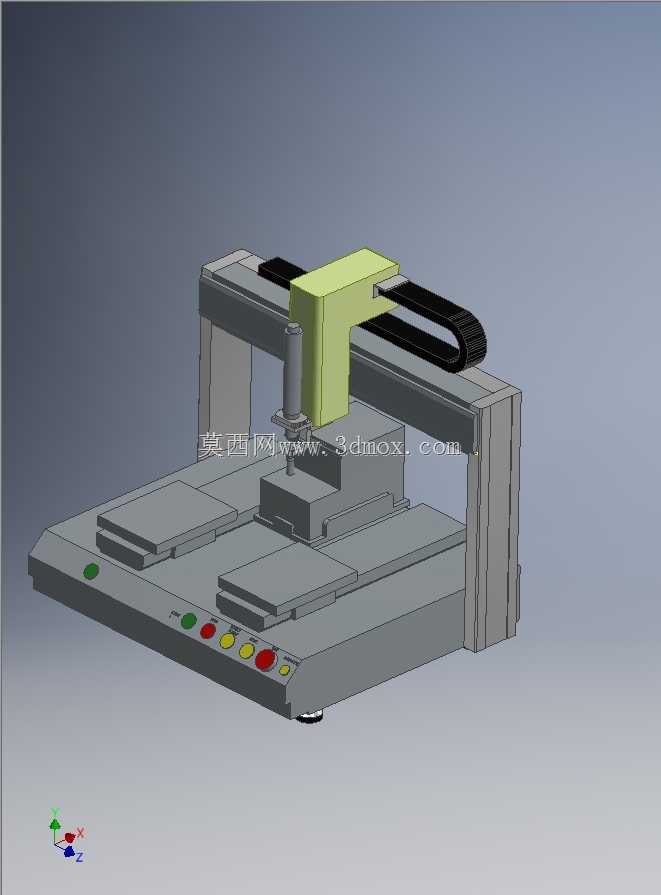

　　这款桌面式双工位锁付作业设备，主要面向3C电子、小型家电、通讯配件类产品的螺丝锁付工序，可适配M1-M6规格的小尺寸螺钉紧固作业，在消费电子组装车间、小型零部件加工产线的末端装配工位应用广泛，替代传统手持电批的人工作业模式，单工位锁付作业时另一工位可同步完成工件上下料，能将单工序的作业等待时间压缩40%左右，大幅提升小规格螺丝锁付的一致性与作业效率。设备整体采用龙门式三轴运动架构，X轴横梁搭载锁付执行模组，Y轴采用双工位独立滑台设计，两个载具平台可分别适配不同规格的产品工装，切换产品时仅需更换对应载具板并调用预设运动路径程序即可，无需重新调整整机机械原点，适配多品种小批量的柔性生产需求。Z轴锁付头集成了电批、

　　真空吸钉机构与压力反馈模块，锁付过程中可实时检测螺丝锁附扭矩与下压行程，出现滑牙、浮锁、漏钉情况时设备会即时触发停机报警，避免不良品流入下道工序。整机外形尺寸控制在700mm600mm500mm区间，可直接放置在标准防静电工作台上使用，无需额外预埋安装地基，设备底部配置可调式支撑脚，可根据工作台面平整度调整水平度，外接气源压力维持在0.4-0.6MPa即可满足吸钉送钉需求，供电采用常规220V民用交流电，无需单独布设工业动力线路。设计阶段将拖链内置在横梁侧边的走线槽内，避免运动过程中线缆与工件、机架产生剐蹭，所有运动轴的导轨均采用防尘密封结构，适配车间内存在少量粉尘的作业环境，操作面板布置在设备前侧下方，集成启动、停止、

　　复位按钮与状态指示灯，操作人员无需经过长时间培训即可完成基础操作与日常点检。载具平台预留了标准M6螺纹安装孔位，可根据不同产品的外形定制工装夹具，锁付路径可通过手持编程器快速录入，支持圆弧、直线等多段运动轨迹，可适配产品平面上不同位置的螺丝锁付需求，锁付头的Z轴下行行程可根据螺丝长度与产品高度灵活设置，避免下压量过大压伤工件表面。
