十字滑台三轴线性运动模组结构

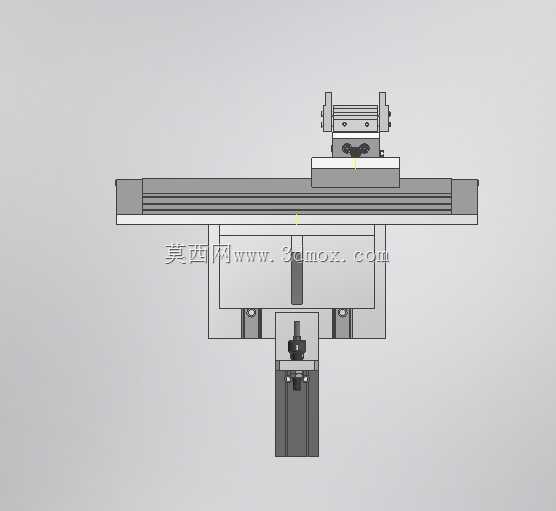

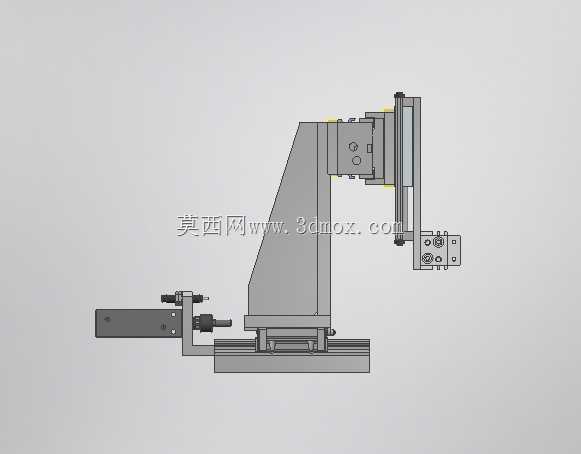

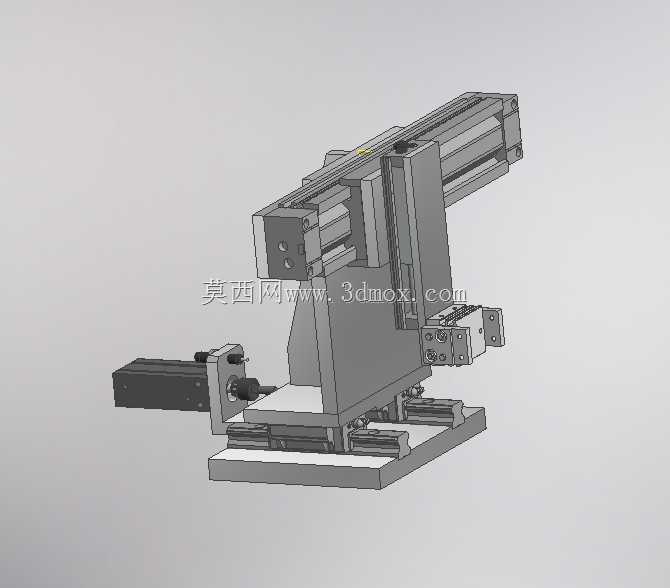

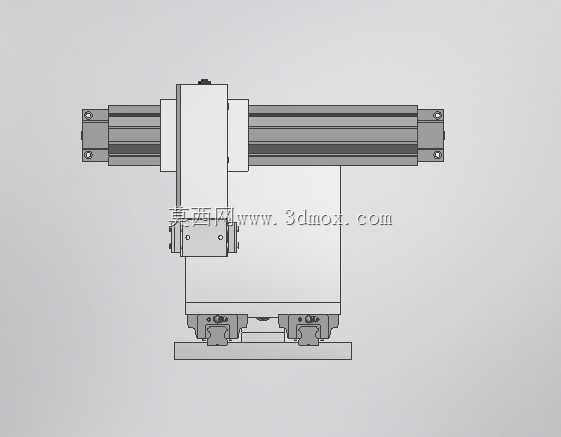

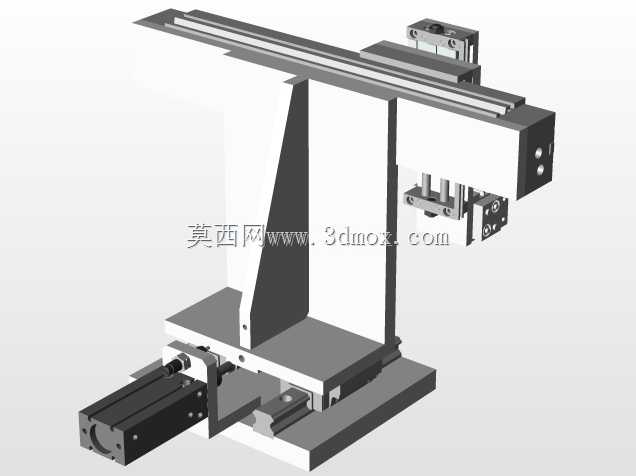

　　这套三轴线性运动模组，是自动化工位里最常用的空间位移执行单元，日常在点胶工位、小件分拣工位、视觉检测工位、精密装配工位都能见到同结构的应用，核心作用是带动末端执行器完成指定空间坐标内的点位移动、轨迹走行动作。从结构布局来看，横向X轴采用双导轨平行布置的承载方案，滑块跨接在两根平行导轨上，能抵消单侧悬臂带来的倾覆力矩，保证横向移动时的负载稳定性，滑座通过连接板直接和Y轴的运动滑块锁接，Y轴垂直于X轴方向布置，承担前后方向的位移输出，Z轴则垂直固定在Y轴滑座端面，完成上下方向的升降动作，三个轴的运动方向两两垂直，共同构成完整的三维空间运动覆盖范围。设计阶段首先要考虑的是安装边界，整套模组的底部安装面预留了标准的沉头固定孔位，

　　可以直接锁接在铝型材机架或者钢制工作台面上，不需要额外做转接板适配，横向导轨的两端都设置了硬限位挡块，防止滑块超程脱出，同时预留了光电限位开关的安装槽位，方便用户根据实际行程调整软限位位置。负载匹配上，X轴因为承载了Y、Z两个轴的整体重量加上末端执行器负载，选用的导轨滑块额定动载荷比Y、Z轴高一档，Z轴因为是垂直布置，传动侧预留了刹车安装位，避免断电时滑座下坠造成设备损坏。实际选型时要注意，三个轴的运动速度匹配要结合传动方案调整，如果是丝杆传动版本，要根据导程计算脉冲当量，匹配伺服或者步进电机的输出扭矩，如果是同步带传动版本，要调整张紧轮的预紧力，避免高速往返时出现皮带跳齿影响定位精度。这套结构的走线空间也做了预留，

　　X轴侧面有拖链安装槽，可以把三个轴的电机线、传感器线、末端执行器的气管线缆都收纳在拖链内，避免运动过程中线缆拉扯磨损。从装配逻辑来看，整套模组采用模块化设计，每个轴都可以单独拆解维护，导轨和滑块的配合面都做了精度校准，安装时不需要二次刮研配磨，只要按照定位销孔对位锁接就能保证组装后的运动平行度、垂直度公差满足常规自动化设备的使用要求，对于做非标设备设计的工程师来说，这类成熟模组结构可以直接套用在方案里，减少从零开始设计的重复工作量，同时也能降低加工装配阶段的出错概率。
