窄幅同步带平皮带小型输送机构

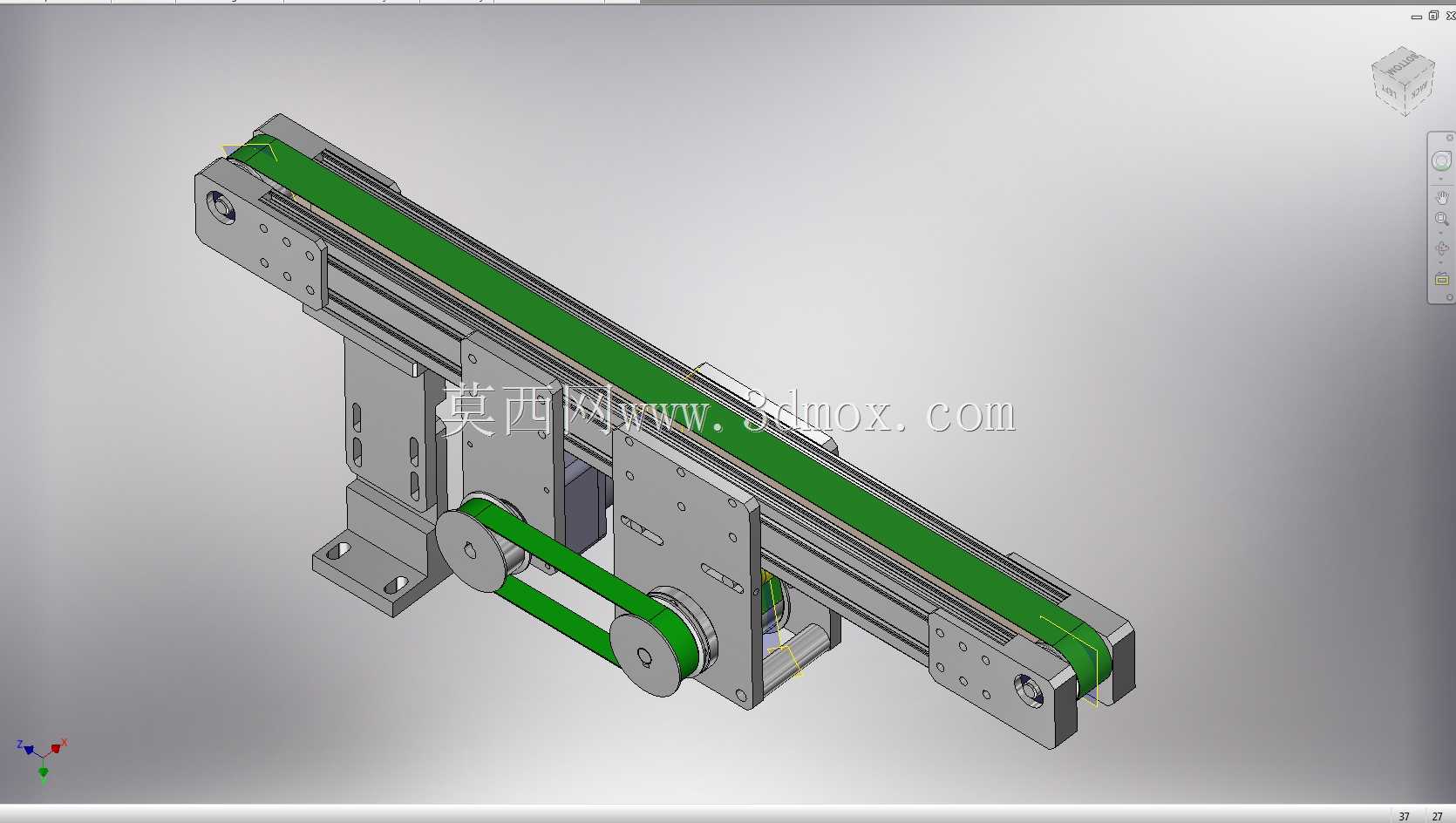

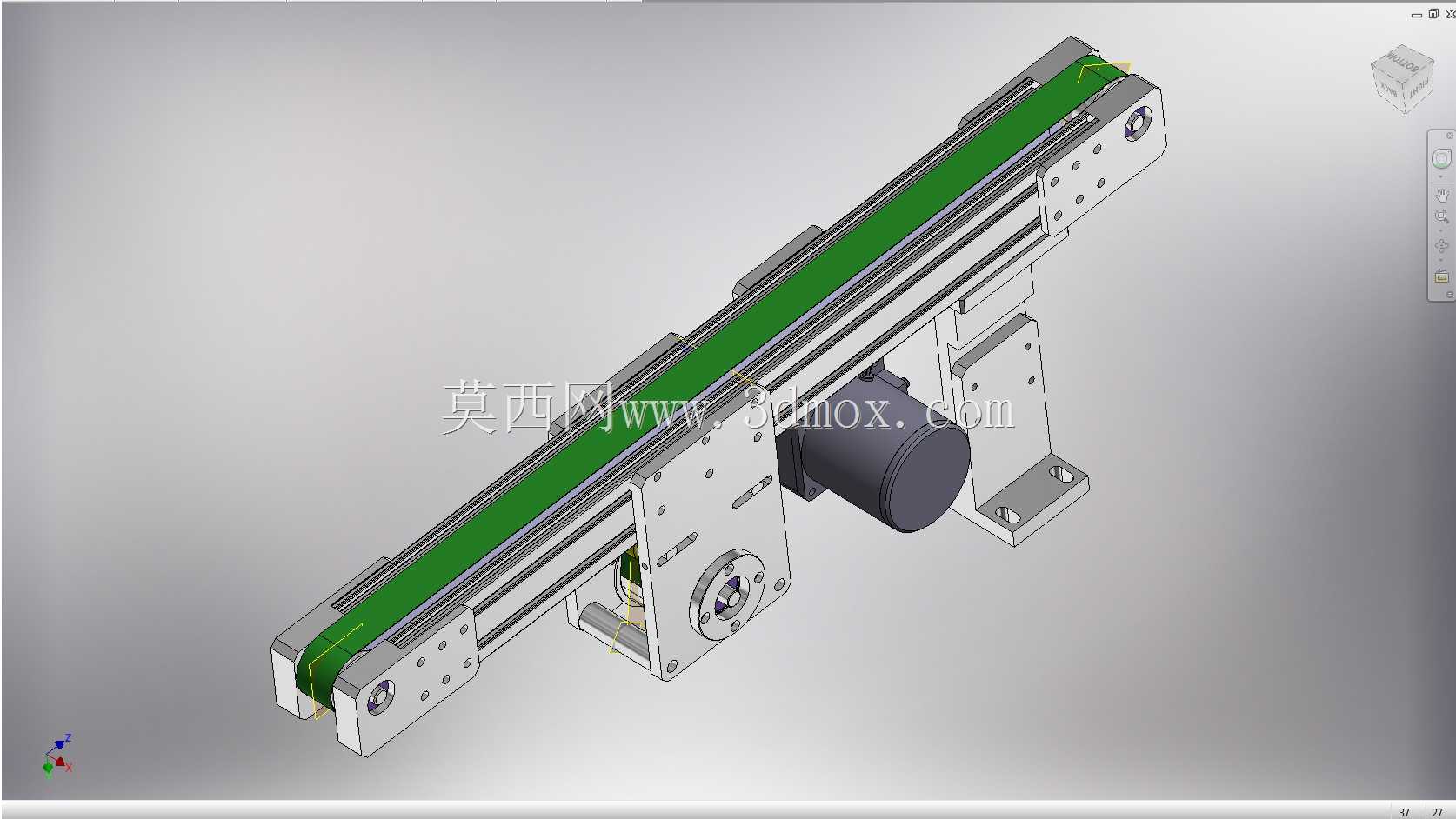

　　这款窄幅输送结构主要面向3C电子组装产线、小尺寸五金件分拣工位、实验室小型样件传输场景设计，可适配宽度在50mm以内的薄型工件、小型注塑件、电子元器件的短距离平稳传输，在多工位并行排布的自动化设备内部，可作为工位间工件流转的衔接单元，也可单独搭配调速驱动单元组成独立的小型物料输送工位。结构整体采用侧装立式支撑布局，驱动端布置在机身侧下方，通过同步带轮组将动力传递至主动辊筒，这种侧置驱动的设计能够大幅压缩输送线首尾方向的安装空间，避免驱动电机突出在输送线两端占用设备排布位置，在多线并排密集布置的场景下，相邻输送线的间距可以压缩到100mm以内，大幅提升设备内部的空间利用率。输送工作面采用平皮带作为承载介质，

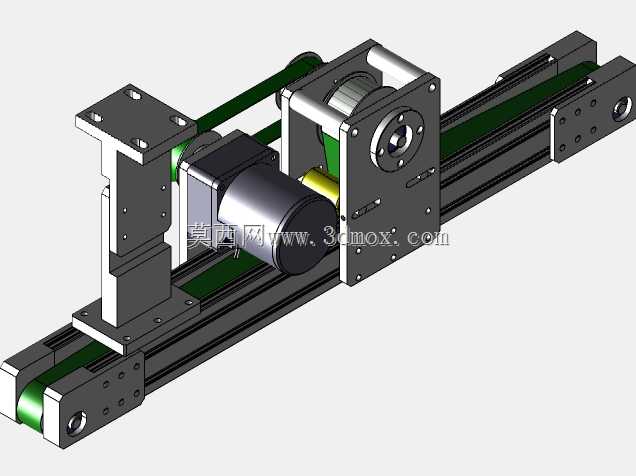

　　皮带两侧通过铝型材导轨做侧向限位，避免皮带高速运行时出现跑偏蹭边的问题，导轨上预留的多组安装孔位可根据实际输送工件的尺寸调整侧向挡条的位置，适配不同宽度规格的工件传输需求。支撑立柱采用带安装底板的立式结构，底板上开设长圆形调节孔，可在安装时调整输送线的整体高度以及水平倾斜角度，满足不同工位的进料高度差匹配需求，立柱与输送梁之间的连接位置同样预留调节余量，可根据现场安装条件微调输送面的水平度。传动部分采用同步带传动结构，相比齿轮传动具备更好的缓冲减震性能，运行时噪音更低，同时不需要额外的润滑维护，长期运行不会出现油污滴落污染输送工件的问题，适配洁净度要求较高的电子组装、食品包装类工位的使用需求。

　　主动辊筒与从动辊筒均采用两端轴承支撑结构，从动端内置张紧调节机构，可通过端部的调节螺钉调整辊筒的平行度以及皮带的张紧力度，避免皮带长期运行松弛后出现打滑、传输精度下降的问题。整体结构的安装边界清晰，输送梁主体采用标准铝型材拼接加工，所有连接孔位均做标准化设计，可直接搭配常用的20、30系列工业铝型材框架完成整机固定，不需要额外做定制化的安装转接件，在做设备改型或者工位调整时，可快速拆解重组，适配不同的产线布局需求。输送面的高度距离安装底板的可调范围覆盖150mm至300mm区间，可适配多数桌面型自动化设备的工位高度要求，运行时皮带线速度可通过搭配的调速电机在0.1m/s至0.8m/s区间调整，匹配不同生产节拍下的物料传输速度要求。
