十五吨重载平板货运车辆结构设计

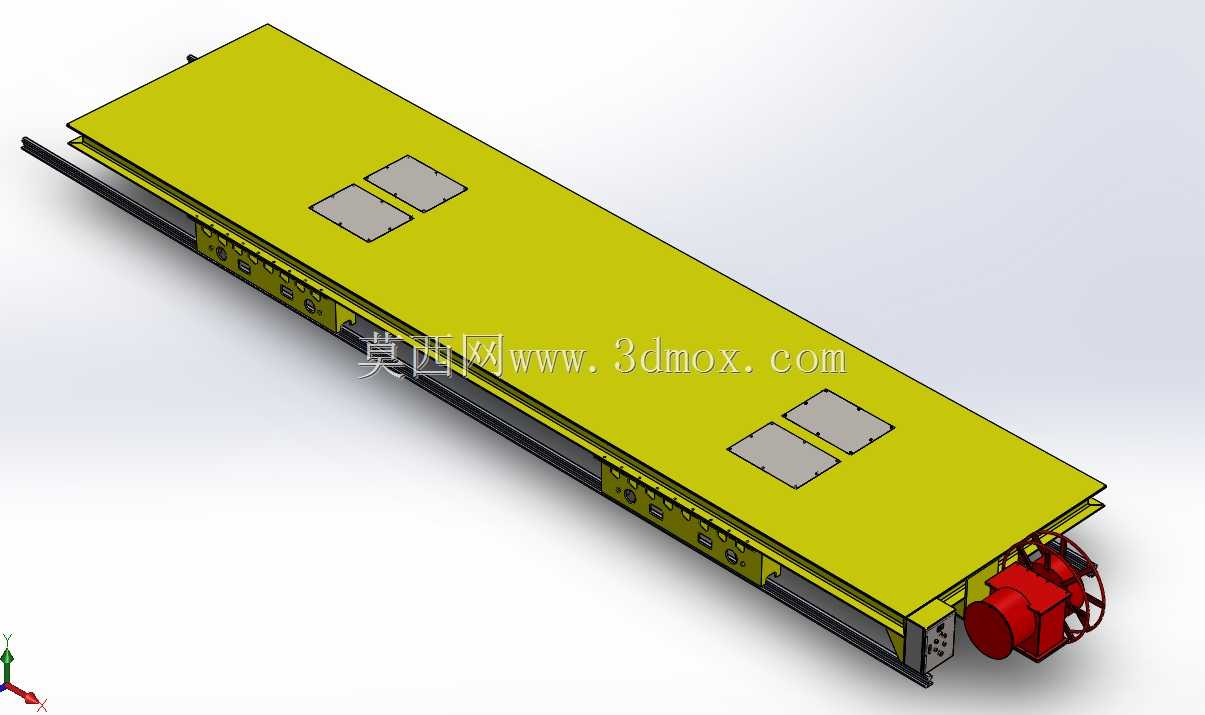

　　厂区内部短倒转运、工地建材周转、港口堆场散件接驳这几类场景里，重载平板车一直是替代人工叉车二次转运、降低大件物料搬运损耗的核心地面运输装备，本次完成的15吨级平板货运车辆三维结构，完全围绕厂区内重载低速通行的实际工况搭建，没有套用公路货运挂车的冗余外饰结构，所有装配关系都按照实际焊接、螺栓紧固的工艺顺序拆分，方便结构工程师直接调取车架、行走轮组、牵引连接位的零件做受力校核。从设计思路上，首先优先锁定承载平台的安装边界：平板台面采用整块平直厚钢板铺装，台面边缘预留了捆扎绳钩的安装孔位，台面下方沿车辆行进方向均匀布置多根纵向承重梁，横向间隔设置加强肋，避免满载时板材中部出现下挠变形，整车的宽度、长度尺寸按照厂区内部常规3米宽通道、

　　9米转弯半径的通行限制设定，整车高度控制在低位，一方面降低重载货物的整体重心，避免转弯时侧倾，另一方面也方便叉车直接从台面侧边叉取放置货物，不需要额外搭建装卸坡道。行走部分选用大直径实心重载轮胎，轮组分布在车架两侧下方，轮轴支座与车架纵梁直接通过高强度螺栓连接，支座位置预留了检修拆卸的操作空间，不需要整体抬升车架就能单独更换轮组配件；车辆前端设置标准牵引挂钩，既可以由厂内牵引车拖挂编队转运，也可以在短距离移位时由人工配合助力设备推移，平板台面没有设置固定栏板，针对不同形态的转运物料适配性更强：运输成型钢构件、整托机械零部件、工程预制件时，直接通过台面绳钩捆扎固定即可，运输散料时也可以后期加装可拆卸栏板，不需要改动主体车架结构。

　　建模过程中把所有配合面的公差预留、焊缝预留间隙都做了还原，车架纵梁与横梁的交接位置做了倒角补强，避免应力集中在焊接角点引发长期重载后的开裂问题，轮组的转向间隙、牵引挂钩的摆动自由度也按照实际活动范围做了运动约束，工程师在做厂区动线规划、运输装备选型校核时，可以直接导入模型核对通道转弯余量、货物装载后的整体外廓边界，也可以基于现有车架结构改型适配不同吨位、不同台面尺寸的定制化平板转运车，省去从零开始搭建主体结构的重复工作量，后续做有限元受力分析时，也可以直接拆分单个零件导入仿真环境，快速校验满载工况下车架的形变与应力分布，匹配对应的板材厚度与加强筋布置方案。
