手持式纸飞机弹射发射装置结构设计

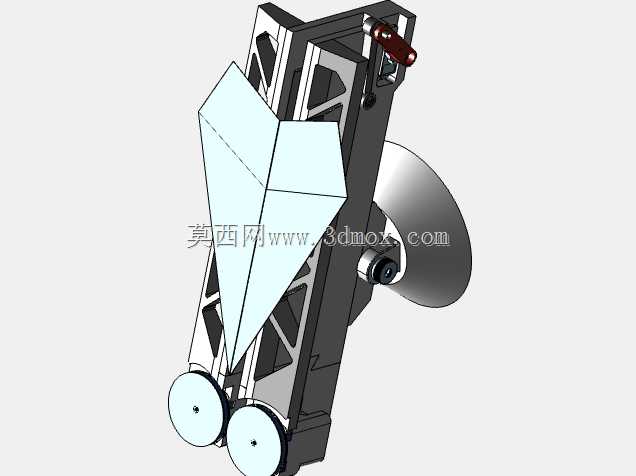

　　装置前端设置双滚轮摩擦送进机构，两个滚轮的间距适配常规折叠纸飞机的尾部厚度，滚轮表面做防滑纹理处理，依靠滚轮与纸飞机接触面的静摩擦力将纸飞机加速推出，滚轮的传动路径与手动驱动的摇臂结构相连，摇臂转动时通过内部的齿轮增速机构带动滚轮高速旋转，无需外接电源即可完成动力输出，适配无供电的户外、课堂场景使用。装置上部设置纸飞机定位卡槽，卡槽的导向角度经过反复调校，与滚轮送进方向保持同轴度，纸飞机放入卡槽后，机翼两侧可搭在卡槽的支撑边上，避免发射前出现机身歪斜、机翼变形的问题，保障发射初始姿态的水平稳定。这款纸飞机发射装置主要面向科教演示、趣味科普场景使用，可在中小学科技实践课、航模入门体验活动中承担纸飞机稳定弹射的功能，解决徒手投掷纸飞机时发力不均、飞行轨迹偏差大、投掷力度难以量化控制的问题，也可作为趣味竞技活动的配套器材，保障纸飞机发射初始状态的一致性。从结构设计逻辑来看，装置整体采用手持枪式布局，握持区域贴合人手自然握持的弧度，操作时单手握持即可完成上料、触发、发射的全流程动作，无需额外辅助固定结构。

　　侧面设置的扳机式触发结构与滚轮的锁止机构联动，未扣动扳机时，滚轮处于锁止状态，此时转动摇臂可完成内部弹性蓄能结构的储能动作，扣动扳机后锁止解除，蓄能结构释放动能带动滚轮快速旋转，将放置到位的纸飞机沿导向方向弹射出去，整个触发行程控制在5毫米范围内，操作反馈清晰，避免出现误触发或者触发滞后的问题。从安装边界与外形尺寸来看，装置整体长度控制在220毫米范围内，握持部位的最大宽度为85毫米，整体重量控制在300克以内，长时间单手握持不会产生明显的负重感，装置外侧的结构件做了圆角倒钝处理，所有外露的运动部件都设置了防护挡边，避免操作过程中夹手或者剐蹭，符合手持类操作设备的安全设计要求。

　　结构框架采用镂空式加强筋设计，在保障整体结构刚性的前提下尽可能降低自重，框架上的筋条厚度统一为2毫米，筋条间距根据受力分布做差异化设置，握持区域、摇臂安装位、滚轮轴座位置的筋条密度更高，可承受反复操作带来的交变载荷，非受力区域的镂空设计可减少材料用量，同时降低整体重量。摇臂的握持端设置了防滑套，转动摇臂时的施力角度贴合手腕自然转动范围，单次摇臂转动行程即可完成蓄能，无需反复多次操作，提升使用的流畅度。装置尾部设置的弧形托板可在握持时抵住手掌虎口位置，发射时可抵消部分后坐力，提升握持稳定性，避免发射瞬间装置移位导致的发射角度偏差。

　　滚轮的轴系采用双侧支撑结构，轴与安装孔之间设置小尺寸滑动衬套，降低转动过程中的摩擦阻力，同时保障滚轮转动时的径向跳动量控制在0.1毫米以内，避免滚轮偏摆导致纸飞机两侧受力不均，出现飞行轨迹侧偏的问题。导向卡槽的内壁做光滑处理，纸飞机放入和发射过程中不会剐蹭机翼表面，避免破坏纸飞机的折叠结构，保障每一次发射时纸飞机的气动外形保持完整。整个装置的结构拆分后可分为框架主体、滚轮组件、传动齿轮组、蓄能弹性件、扳机锁止件、摇臂组件六个模块，各模块之间采用卡扣与小规格紧固件连接，拆装维护便捷，若出现部件磨损可单独更换对应模块，无需整体报废。在实际使用过程中，适配常规A4纸折叠的标准纸飞机，发射初速度可通过摇臂转动的蓄力幅度进行调整，可根据使用场景的空间大小灵活调整发射力度，在室内小空间场景下可减小蓄力幅度，降低纸飞机飞行速度，避免碰撞损坏，在户外开阔场景下可满蓄力发射，获得更远的飞行距离。
