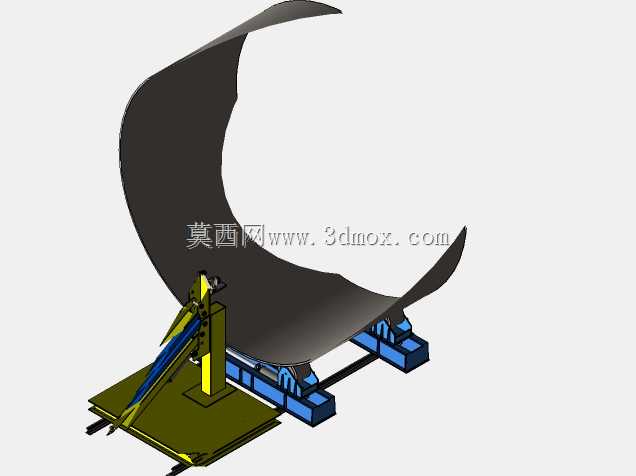

风力划船机用曲面风塔液压支撑装置

　　该支撑装置主要适配风力划船机的风阻发生单元安装需求，作为风塔曲面构件的承载与姿态调节核心部件，直接决定风阻面的工作角度与动态响应稳定性。从实际应用场景来看，健身器材领域的风力划船机依靠曲面风塔旋转切割空气产生运动阻力，阻力大小与风塔的迎风角度、支撑刚性直接相关，这套液压支撑结构需要在用户不同拉桨力度的动态载荷下，保持风塔姿态稳定，同时支持风塔角度的无级调节，匹配不同训练强度的阻力需求。设计阶段首先考虑的是安装边界约束：底部采用双轨式安装基座，预留标准紧固件安装孔位，可直接固定在划船机的主框架安装平面上，基座的跨距经过载荷校核，能够抵消风塔旋转时产生的侧向倾覆力矩，避免整机在高强度训练下出现晃动。

　　支撑主体采用立式立柱搭配斜向液压撑杆的组合结构，液压撑杆的行程经过匹配计算，可实现风塔0-45度范围内的角度无级调整，调整过程中阻尼均匀，无卡顿或突跳问题，同时液压单元自带自锁特性，调整到目标角度后可自动锁止，无需额外的定位销或紧固结构，简化用户操作流程。上部的风塔安装接口采用仿形贴合设计，与曲面风塔的底部安装边完全匹配，连接点位分散布置，将风塔旋转时的气动载荷均匀传递到支撑结构上，避免局部应力集中导致的连接失效。结构细节上，支撑立柱采用箱型截面设计，在控制整体重量的前提下提升抗扭刚性，液压撑杆的两端采用铰接连接，可补偿安装过程中的微小位置偏差，降低零部件加工精度要求，提升装配效率。底部基座的蓝色支撑块采用耐磨减震材质，

　　既可以隔绝风塔高速旋转时产生的振动传递到整机框架，降低运行噪音，也能避免长期交变载荷下连接螺栓出现松动。从功能特性来看，这套装置除了基础的承载与角度调节功能外，还预留了风阻调节机构的安装空间，可搭配电控或手动调节组件，实现训练过程中的阻力动态调整，适配专业训练与家用健身的不同场景需求。设计过程中充分考虑了维护便利性，液压撑杆采用模块化设计，出现故障时可单独快速更换，无需拆解整个支撑结构，降低后期维护成本。整体结构的外形尺寸经过紧凑化优化，在满足支撑强度与调节行程的前提下，尽可能压缩占用空间，避免与划船机的座椅滑轨、拉桨机构等其他部件产生运动干涉，所有运动部件的活动范围都做了边界校核，确保全行程内无卡滞、无碰撞问题。
